ZNB — векторный анализатор цепей
Код товара: 53157-
-
Гарантия
36 месяцев
-
Производитель
Назначение векторного анализатора цепей ZNB:
Многолетний опыт работы в сфере векторного анализа цепей принес свои плоды. Семейство анализаторов цепей ZNB задет новые стандарты скорости измерений, точности и простоты работы с прибором. Широкий выбор измерительных приложений и новые алгоритмы калибровки открывают еще больше возможностей для научных исследований в самых разнообразных отраслях промышленности и науки.
Векторный анализатор цепей ZNB выпускается в нескольких исполнениях:
- ZNB4 - от 9 кГц до 4,5 ГГц;
- ZNB8 - от 9 кГц до 8,5 ГГц;
- ZNB20 - от 100 кГц до 20 ГГц;
- ZNB40 - от 100 кГц до 40 ГГц.
Особенности векторного анализатора цепей ZNB:
- 2 или 4 измерительных порта;
- 2-й внутренний источник (опция) для 4-портовых моделей;
- Полосы ПЧ: от 1 Гц до 1 МГц (опционально до 10 МГц);
- Динамический диапазон до 140 дБ (тип. 150 дБ);
- Широкий диапазон мощности: от -85 дБм до +13 дБм;
- Высокая скорость измерений: <5 мс;
- Анализ во временной области (опция);
- Измерения с преобразованием частоты (опция);
- Интермодуляционные измерения (опция);

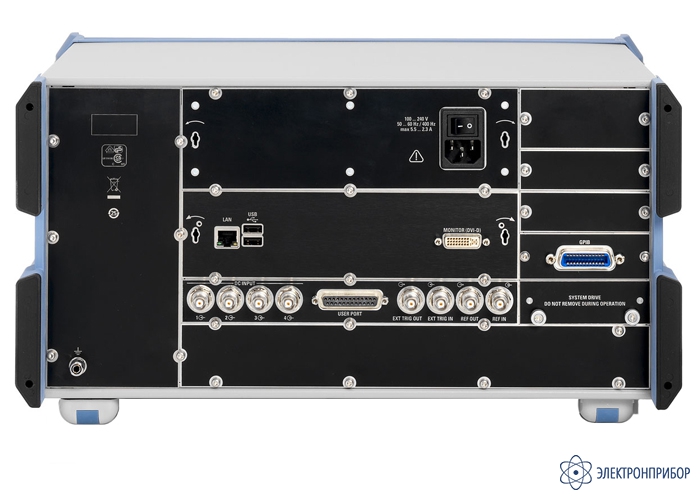

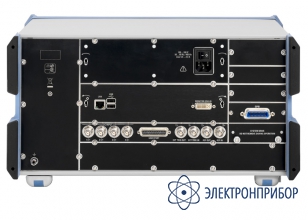

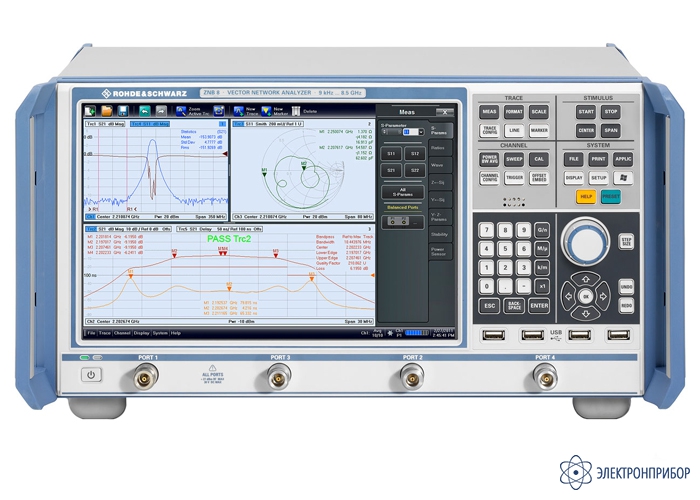

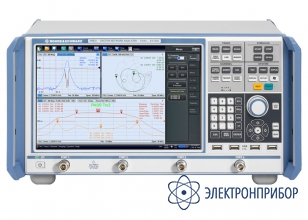

- Большой сенсорный дисплей диагональю 30,7 см (12,1”);
- Операционная система Windows;
- Дополнительный съемный жесткий диск.
Описание векторного анализатора цепей ZNB:
В связи с быстрым развитием техники использование многопортовых устройств стало обычным явлением. В результате, при прочих равных условиях, 2 и 4-портовые анализаторы цепей ZNB становятся более предпочтительными. Второй встроенный независимый источник, доступный только в 4-портовых моделях, упрощает измерительную установку при испытаниях усилителей, смесителей и преобразователей частоты.
При разработке компонентов таких как: кабели, разъемы, печатные платы, более четко выявить характеристики поможет анализ во временной области (опция ZNB-K2). Функциональным дополнением, при исследовании компонентов высокоскоростных цифровых систем, послужит возможность измерения глазковых диаграмм (опция ZNB-K20).
Опция ZNB-K4 (измерения с преобразованием частоты) позволяет задавать смещение между частотами источника и приёмника, что дает возможность измерять гармонические составляющие на выходе ИУ, а также измерять характеристики амплитуды, фазы и ГВЗ устройств с преобразованием частоты, например, смесителей.
Одной из основных причин, снижающих рабочие характеристики ИУ, являются интермодуляционные составляющие, возникающие при подаче на вход ИУ нескольких сигналов. Оценить нелинейные свойства ИУ поможет опция интермодуляционных измерений (ZNB-K14).
-
-
Технические характеристики векторного анализатора цепей ZNB:
Параметр Значение ZNB4 ZNB8 ZNB20 ZNB40 Диапазон частот от 9 кГц до 4,5 ГГц от 9 кГц до 8,5 ГГц от 100 кГц до 20 ГГц от 100 кГц до 40 ГГц Разрешающая способность по частоте Стандартно 1 Гц С опцией ZNB-K19 1 мГц Количество измерительных портов 2 или 4, N (female) 2 или 4, N (female) 2 или 4, 3.5 мм (male) 2 или 4, 2.92 мм (male) Импеданс 50 Ω Стабильность опорного генератора (старение) Стандартно +/-1 × 10-6/год С опцией ZNB-B4 +/-1 × 10-7/год Количество точек измерений на трассу от 1 до 100’001 Полосы измерения Стандартно от 1 Гц до 1 МГц С опцией ZNB-K17 от 1 Гц до 10 МГц Динамический диапазон Стандартно:
от 100 кГц до 50 МГц
от 50 МГц до 4 ГГц
от 4 ГГц до 7 ГГц
от 7 ГГц до 8,5 ГГц)
>120 дБ (тип. 138 дБ)
>130дБ (тип. 140 дБ)
>125дБ (тип. 138 дБ)
>125дБ (тип. 138 дБ)- - С опцией ZNB-B52/-B54:
от 100 кГц до 50 МГц
от 50 МГц до 6,5 ГГц
от 6,5 ГГц до 8,5 ГГц
>125 дБ (тип. 140 дБ)
>140дБ (тип. 150 дБ)
>115 дБ (тип. 125 дБ)- - от 100 МГц до 6 ГГц
от 6 ГГц до 20 ГГц- - >125 дБ (тип. 135 дБ)
>120 дБ (тип. 130 дБ)- от 10 МГц до 5 ГГц
от 10 ГГц до 30 ГГц
от 30 ГГц до 35 ГГц
от 35 ГГц до 38 ГГц
от 38 ГГц до 40 ГГц- - - >120дБ (тип. 135 дБ)
>110 дБ (тип. 120 дБ)
>105 дБ (тип. 115 дБ)
>100 дБ (тип. 105 дБ)
>95 дБ (тип. 100 дБ)Скорость измерения (span 200 МГц) 201 точка, фильтр 1 МГц < 5 мс Точность измерения параметра передачи от -35 дБм до +5 дБм < 0,05 дБ или < 0,5° Точность измерения параметра отражения от -15 дБм до 0 дБм < 0,5 дБ или < 2,5° Диапазон выходной мощности Без опции ZNB-B22/-B24
C опцией ZNB-B22/-B24от -55 дБм до +13 дБм
от -85 дБм до +13 дБм- - Без опции ZNB20-B22/-B24
C опцией ZNB20-B22/-B24- - от -30 дБм до +12 дБм
от -60 дБм до +12 дБм- Без опции ZNB40-B22
C опцией ZNB40-B22- - - от -30 дБм до +10 дБм
от -60 дБм до +10 дБмМаксимальный номинальный уровень входной мощности +13 дБм Ступенчатые аттенюаторы приемника (опции B31 – B34) ослабление 0-30 дБ, шаг 10дБ Встроенные инжекторы питания (Bias Tees) (разъем BNC (female)) Опция ZNB-B1 Макс. ном. вх. напряжение 30 В - - Макс. ном. вх. ток 400 мА - - Стандартно Макс. ном. вх. напряжение - - 30 В Макс. ном. вх. ток - - 250 мА Входы для измерений по постоянному току (DC INPUT) (опция ZNB-B81) Диапазон напряжений +/-20 В, +/-3 В, +/-0,3 В Тип разъема BNC (female), 4 шт. Общие характеристики Интерфейсы LAN, USB, DVI, GPIB (опция ZNB-B10) Дисплей (цветной сенсорный) Диагональ 30,7 см (12,1 дюйм), разрешение 1280х800х262144, тип WXGA, сенсорный Питание Сеть переменного тока 100-240 В, 50-60 Гц, 400 Гц Потребляемая мощность максимально 450 Вт Габаритные размеры (ШхВхГ) 462х240х351 мм Масса 2-портовый прибор 14 кг (19 кг в упаковке)
4-портовый прибор 16 кг (21 кг в упаковке) -
Комплект поставки ZNB
№ Наименование Количество 1 Векторный анализатор цепей ZNB в выбранном исполнении 1 2 Кабель питания 1 3 Руководство по эксплуатации 1 4 Методика поверки 1 -
Модификации ZNB
