Обзор-103 измеритель комплексных коэффициентов передачи
Код товара: 23728-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
29612-09 до 04.09.2024
-
Артикул
R0029
Сертификаты
Назначение измерителя Обзор-103:
Измеритель комплексных коэффициентов передачи предназначен для измерения S - параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Для индикации измеряемых S – параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта – Смита.
Область применения измерителя – разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.

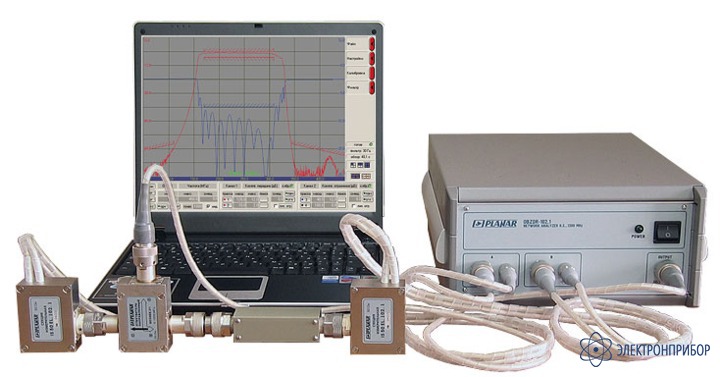

Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и персонального компьютера под управлением ОС "WINDOWS". Персональный компьютер (в комплект поставки не входит) соединяется с измерительным блоком кабелем USB.
Программное обеспечение прилагается на компакт-диске, а так же регулярно обновляется на сайте. Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора.
Измеритель поставляется в основной модификации с измерительным трактом 50 Ом тип III (7/3,04) по ГОСТ РВ 51914-2002 и с комплектом дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) по ГОСТ РВ 51914-2002, поставляемого по отдельному заказу.
Особенности измерителя Обзор-103:
- Рабочий диапазон частот 0,3 МГц…1,3 ГГц
- Измерение S-параметров радиотехнических устройств: комплексного коэффициента передачи и отражения
- Основной тракт 50 Ом (тип N), дополнительно возможно измерение в тракте 75 Ом (16/4,6 мм)
- Высокая точность измерений при использовании коррекции систематических погрешностей
- Измерение систем с переносом частоты и диплексоров
- Управление и получение результатов измерения на внешнем компьютере
- Программное обеспечение совместимо с ОС Windows
- Малые массо-габаритные параметры.
-
-
Технические характеристики измерителя Обзор-103:
Параметр Значения ПАРАМЕТРЫ ГЕНЕРАТОРА Диапазон частот 0,3 МГц…1,3 ГГц Разрешающая способность установки частоты 10 Гц Погрешность установки частоты ±5 х 10-6 Уровень выходного сигнала До 4 дБмВт Уровень гармоник Не более -30 дБн Время настройки (измерения на одной частоте) 0,9 мс КСВН выхода Не более 1,14 в диапазоне 1 ... 1300 МГц НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ Направленность Не менее 40 дБ в диапазоне 5 – 1000 МГц КСВН входа Не более 1,15 в диапазоне 5 – 1000 МГц ПАРАМЕТРЫ ПРИЕМНИКА Полоса фильтра 30 Гц, 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц Уровень шума Не более – 125 дБмВт при фильтре 30 Гц Максимальный уровень входной мощности +20 дБмВт КСВН входа измерительной секции 1,08 в диапазоне 0,5 ... 1300 МГц СКО развертки Не более 0,001 дБ при фильтре 1 кГц ПОГРЕШНОСТЬ Относительная погрешность измерения КСВН ±(2,4 х КСВН)% Абсолютная погрешность измерения фазы коэффициента отражения ±(3…6)° Абсолютная погрешность измерения модуля коэффициента передачи ±(0,3…1,1) дБ ОБЩИЕ ДАННЫЕ Интерфейс Измерительный блок соединяется с управляющим ПК по USB Возможности ПО 4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры Габаритные размеры 255 х 125 х 340 мм Масса 3,8 кг -
Комплект поставки Обзор-103
№ Наименование Количество 1. Блок измерительный 1 2. Секция измерительная 2 3. Ответвитель направленный 1 4. Аттенюатор фиксированный 1 5. Кабель СВЧ соединительный 1 6. Кабель USB 1 7. Кабель питания 1 8. Программное обеспечение 1 9. Руководство по эксплуатации 1 -
Дополнительная комплектация Обзор-103
-
Файлы для Обзор-103
Файлы для Обзор-103
