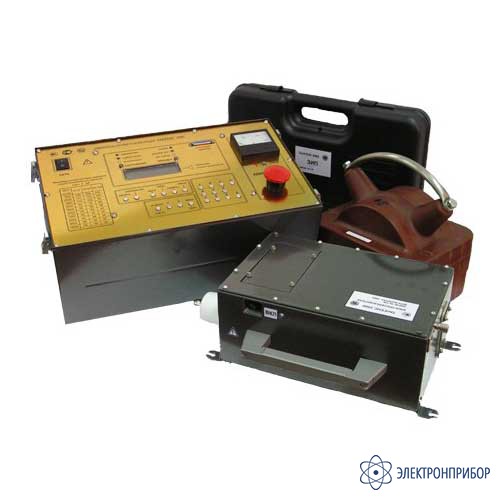

Тангенс-2000 — измеритель параметров изоляции

Сохранить в PDF Распечатать
  • Назначение измерителя параметров изоляции ТАНГЕНС-2000:

    Тангенс-2000 - автоматический, помехозащищенный, высокоточный, безопасный в эксплуатации прибор, предназначен для контроля параметров изоляции высоковольтного оборудования.

    Особенности измерителя параметров изоляции ТАНГЕНС-2000:

    Главной отличительной особенностью измерителя Тангенс-2000 по отношению к остальным, имеющимся на рынке РФ приборам данного назначения, является его принципиально более высокая помехозащищённость, обеспечиваемая наличием внутреннего генератора испытательного напряжения с частотой, отличной от промышленной. Это позволяет достигать высокой точности измерений в условиях высокого уровня помех на ОРУ и обнаруживать минимальные изменения параметров изоляции контролируемого объекта при его периодическом контроле.

    Прибор является функционально полным изделием, не требующим дооснащения образцовым конденсатором, устройством регулирования напряжения, переключателем фазы, фазорегулятором, трансформатором. В комплект поставки прибора входит блок поверки, обеспечивающий комплектную поверку измерителя на напряжении до 10 кВ. Прибор укомплектован измерительным кабелем (стандартная длина 25 м) с внешней изоляцией, выдерживающей испытательное напряжение до 35 кВ, что позволяет проводить измерения без дополнительных мер по изоляции кабеля.

    Безопасность работы с прибором обеспечивается благодаря отсутствию гальванической связи блока управления с высоковольтными цепями измерителя. Обмен информацией между блоком преобразователя, находящимся во время работы прибора под высоким напряжением, и блоком управления осуществляется по радиоканалу.

  • Технические характеристики измерителя параметров изоляции ТАНГЕНС-2000:

    Параметр Значение
    Автоматизация процесса измерения Полная, включая установку испытательного напряжения заданной величины и его выключение
    Диапазон измерения тангенса угла диэлектрических потерь 1×10-5...1,000
    Диапазон измерения ёмкости, пФ 10...340×103
    Пределы допускаемой основной погрешности измерения тангенса угла диэлектрических потерь ±(2×10–4+0,01×tgdХ)
    Пределы допускаемой основной погрешности измерения ёмкости, пФ ±(0,5пФ+0,005C)
    Измерительное напряжение, кВ 1...10
    Напряжение питающей сети переменного тока частотой 50Гц, В 220
    Напряжение встроенного источника постоянного тока, В 9,6
    Условия эксплуатации: температура окружающего воздуха, оC От минус 10 до 40
    Относительная влажность воздуха при 30 оC, %, не более 90
    Масса измерителя (суммарная), кг 50,0
    Габаритные размеры и масса составных частей измерителя
    Наименование составной части Габаритные размеры, мм Масса, кг
    длина ширина высота
    Блок управления 520 310 260 17,0
    Блок преобразователя 440 270 160 7,5
    Трансформатор ОЛ-1/10 У3 270 210 280 20,0
    Кабель (питания БУ) 0,35
    Кабель (вых. БУ) 0,25
    Кабель (ВП) – 20 м 1,0
    Кабель (СХ) – 25 м 2,2
    Кабель (Э) – 20 м 1,2
    Антенна 0,3
    Аккумулятор 1,2V R6/АА 0,24
    Изолирующая подставка 470 60 120 1,2
    Футляр для ЗИП 430 380 85 1,0
    Блок поверки 215 70 130 1,0
    Зарядное устройство для аккумуляторов 0,8
    Картридж 0,03
  • Комплект поставки Тангенс-2000

    Наименование Количество
    1. Блок управления 1
    2. Блок преобразователя 1
    3. Трансформатор ОЛ-1/10 У3 1
    4. Кабель (питания БУ) 1
    5. Кабель (вых. БУ) 1
    6. Кабель (ВП) – 20 м 1
    7. Кабель (СХ) – 25 м 1
    8. Кабель (Э) – 20 м 1
    9. Антенна 1
    10. Аккумулятор 1,2V R6/АА 8
    11. Руководство по эксплуатации измерителя 1
    12. Изолирующая подставка 1
    Запасные части и принадлежности (ЗИП)
    Наименование Количество
    1. Футляр для ЗИП 1
    2. Блок поверки 1
    3. Компакт-диск (методика поверки) 1
    4. Зарядное устройство для аккумуляторов 2
    5. Картридж 1
    6. Втулка переходная 1
    7. Вставка плавкая ВП2Б-1-0,25 А 1
    8. Вставка плавкая ВП3Б-1-6,3 А 1
    9. Вставка плавкая ВП3Б-1-10,0 А 1
    10. Розетка XLR CANON на кабель 1
