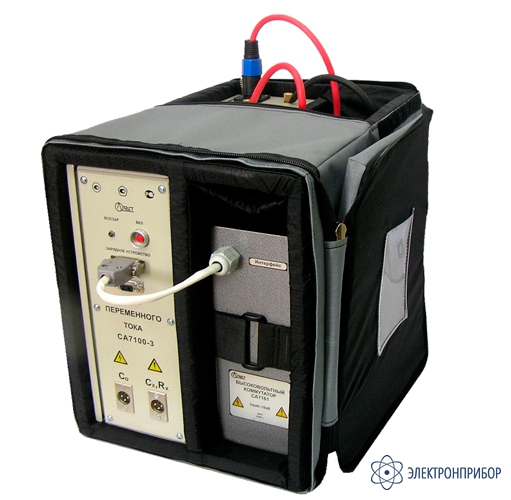

СА7100-3 — высоковольтный мост переменного тока

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      60013-15

    • Производитель

      Прочие

    Назначение высоковольтного моста переменного тока СА7100-3:

    Мост переменного тока высоковольтный автоматический СА7100-3 предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь , напряжения и частоты переменного тока, сопротивления постоянному току.

    Основные измеряемые величины Исполнения
    СА7100-2 СА7100-3
    Емкость и тангенс угла потерь да да
    Сопротивление постоянному току при напряжении до 2,5 кВ нет да
    Рабочее напряжение (напряжение, приложенное к эталонному конденсатору) и его частота в следящем режиме да да

    Область применения высоковольтного моста переменного тока СА7100-3:

    Контроль изоляции и измерения параметров электротехнического, электронного оборудования и их компонентов при производстве и эксплуатации. Поверка, калибровка, метрологическая аттестация и испытания средств измерительной техники.

    Эксплуатационные характеристики высоковольтного моста переменного тока СА7100-3:

    Мост состоит из Блока управления (БУ), устанавливаемого на рабочем месте оператора, и Блока измерительного (БИ), который размещается в высоковольтной зоне. Связь БУ с БИ осуществляется с помощью волоконно-оптического кабеля. Это обеспечивает полную электробезопасность персонала.

    Процесс измерения полностью автоматизирован, включая выбор поддиапазонов. Отображение результатов измерения осуществляется на жидкокристаллическом индикаторе БУ (2 строки по 16 знакомест). Управление процессом измерения может также осуществляться с помощью персонального компьютера (ПК).

    В энергонезависимой памяти БУ возможно сохранение до 1000 записей результатов измерений, которые могут быть скопированы в память ПК в формате Microsoft Word или Microsoft Excel. Результат каждого измерения, занесенного в архив, может быть идентифицирован по дате и времени проведения измерения, а также по введенному в память цифро-буквенному обозначению объекта измерения.

    Работоспособность Моста может быть оперативно проверена даже в полевых условиях с помощью Тестирующего устройства, входящего в комплект поставки.

    Мосты СА7100-3 поставляются с одним из вариантов высоковольтного коммутатора. Коммутатор СА7160 переключает режимы измерения C, tgδ - R. Коммутатор СА7161 переключает режимы измерения C, tgδ - R и схемы измерений "прямая – перевернутая". Коммутаторы управляются дистанционно с помощью БУ.

    В стандартный комплект поставки Моста входит кабель измерительный КИ3 (25 м) с внешней изоляцией, выдерживающей рабочее напряжение до 10 кВ. В связи с этим при измерениях по "перевернутой" схеме не требуется принимать дополнительные меры по его изоляции.

    Все составные части Моста и кабели размещаются в специальных укладочных сумках.

    Кабели могут поставляться в укладочной сумке или на специальных катушках. Комплект кабелей определяется при заказе.

    Мост СА7100-3 могжет эксплуатироваться в производственных цехах, стационарных и передвижных лабораториях.

    Мост СА7100-3 соответствует, по своим основным характеристикам, лучшим мировым аналогам, которые выпускают фирмы Haefely Trench AG Tettex Instruments Division (Швейцария), Doble Engineering Company (США), Lemke Diagnostics GmbH (Германия). Цена аналогов в несколько раз выше, чем цена Мостов СА7100.

  • Технические характеристики высоковольтного моста переменного тока СА7100-3:

    Параметр Значение СА7100-2 СА7100-3
    ХАРАКТЕРИСТИКИ ВЫСОКОВОЛЬТНОГО МОСТА ПЕРЕМЕННОГО ТОКА СА7100-3
    Измеряемые величины: емкость, тангенс угла потерь, напряжение и частота да да
    сопротивление постоянному току при испытательном напряжении до 2,5 кВ нет да
    Контроль изоляции объектов под рабочим напряжением при наличии Устройства согласования автоматизированного СА7140 или СА7141 да да
    Автоматизация процесса измерения полная, включая выбор поддиапазона да да
    Управление и отображение результатов измерения вариант 1: управление с помощью Блока управления (клавиатура 16 клавиш, двухстрочный ЖКИ);
    вариант 2: управление с помощью персонального компьютера, подключенного через COM-порт (RS232) к Блоку управления
    да да
    Емкость и рабочее напряжение встроенного эталонного конденсатора 50 … 200 пФ, 10 кВ да да
    Емкость внешнего эталонного конденсатора от 10 пФ до 10000 пФ да да
    Сила тока через эталонный конденсатор от 10 мкА до 10 мА да да
    Сила тока через объект измерения от 0 до 0,5 А да да
    Диапазон частот рабочего напряжения от 48,7 Гц до 61,2 Гц да да
    Диапазоны измерений:
    • емкости
    от 0 до С0x1000 (4 поддиапазона);
    где С0 - емкость эталонного конденсатора.
    да да
    • тангенса угла потерь
    от 0 до 1; да да
    • сопротивления
    от 5x105 до 1010 Ом при испытательном напряжении 500 В;
    от 106 до 5x1010 Ом при испытательном напряжении 1000 В;
    от 1,5x106 до 1012 Ом при испытательном напряжении 2500 В
    нет да
    Пределы допускаемой относительной погрешности при измерении:
    • емкости

    ±5x10-2%;
    при использовании внешнего эталонного конденсатора ±1x10-2%.
    да да
    • тангенса угла потерь
    ±(1x10-4+0,01xtgδ) да да
    • рабочего напряжения
    ±1,5% да да
    • частоты
    ±0,1 Гц да да
    • сопротивления
    ±2,5% (при испытательном напряжении 2500 В погрешности нормированы для диапазона от 1,5x106 до 1011 Ом) нет да
    Пределы дополнительной погрешности при измерении сопротивления при воздействии на измерительный вход моста "Сх, Rх" синусоидального тока промышленной частоты с действующим значением до 0,5 мА ±0,2% нет да
    Измерение емкости и тангенса угла потерь в условиях электростатических помех на рабочей частоте автоматизированное подавление "токов влияния" путем смены фазы рабочего напряжения (метод двух отсчетов)
    "Плавный" фазорегулятор не требуется!
    да да
    Возможность измерения параметров заземленных объектов ("перевернутая схема") предусмотрена для всех измеряемых параметров да да
    Архивирование результатов измерений 1000 записей результатов измерений да да
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Нормальные условия применения температура окружающего воздуха
    относительная влажность воздуха
    от +15 до +25 °С
    до 80% при температуре 25 °С
    Рабочие условия применения температура окружающего воздуха
    относительная влажность воздуха
    от -10 до +40 °С
    до 80% при температуре 25 °С
    Электропитание блока измерительного блока управления от встроенного аккумулятора;
    от сети 220 В 50 Гц или бортовой сети передвижной лаборатории 12 В
    Время непрерывной работы блока измерительного от полностью заряженного аккумулятора, не менее 50 часов 25 часов
    Масса СА7100-2 блока измерительного, не более
    блока управления, не более
    14 кг
    0,55 кг
    16 кг
    0,55 кг
    Габаритные размеры СА7100-2 блока измерительного, не более
    блока управления, не более
    120x315x415 мм
    135x27x153 мм
    120х315х415 мм
    135x27x153 мм
    Метрологическое обеспечение Методика поверки, рассчитанная на применение стандартных средств измерения, которая может быть реализована в любом региональном метрологическом центре
    Сертификация Сертифицированы в Украине, России, Беларуси и Казахстане и включены в реестры средств измерений, разрешенных к применению в этих странах
    Консультации и обновление ПО Технические консультации пользователям в процессе эксплуатации Мостов предоставляются бесплатно;
    программное обеспечение для работы Мостов под управлением персонального компьютера входит в комплект поставки, новые версии программного обеспечения поставляются бесплатно в течение всего срока службы приборов.
  • Комплект поставки СА7100-3

    Наименование Количество
    1 Блок измерительный СА7100-3 1
    2 Блок управления (БУ) 1
    3 Зарядное устройство 1
    4 Многозначная коммутируемая мера емкости (МКМЕ) 1
    5 Устройство тестирующее СА7135 1
    6 Коммутатор высоковольтный СА7161 1
    7 Резистор, 150 кОм 1
    8 Резистор, 1,5 МОм 1
    9 Кабель измерительный (КИ1) 1
    10 Кабель измерительный (КИ2) 1
    11 Кабель измерительный высоковольтный (КИ3) 1
    12 Кабель высоковольтный (КВ4) 1
    13 Кабель высоковольтный (КВ5) 1
    14 Кабель интерфейсный USB2AA/2 1
    15 Кабель интерфейсный последовательного порта (RS232) 1
    16 Кабель волоконно-оптический (ВОК2) 1
    16 Кабель переходной (КП2) (разъем XLR-M – два зажима типа "крокодил") 1
    17 Кабель переходной (КП4) (для подключения БУ) 1
    18 Кабель питания сетевой 220 В 50 Гц 1
    19 Кабель питания от бортовой сети 12 В 1
    20 Перемычка 1
    21 Стойка-удлинитель 1
    22 Переходник 1
    23 Заглушка экранирующая 1
    24 Программное обеспечение Моста (диск инсталляционный) 1
    25 Эксплуатационная документация 1
    26 Комплект упаковочной тары 1
    27 Комплект ЗИП 1
  • Дополнительная комплектация СА7100-3
