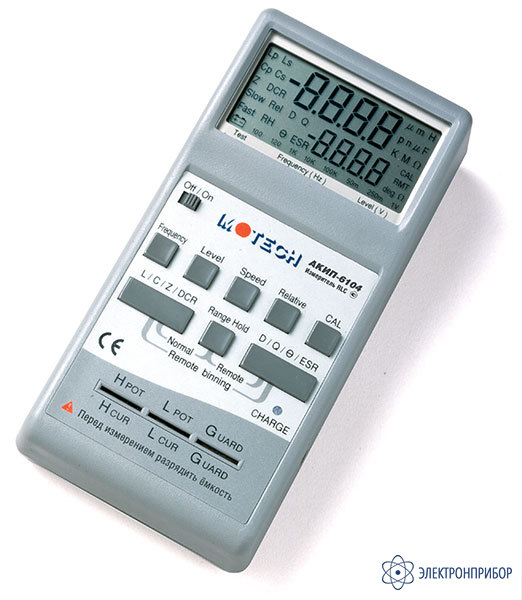

АКИП-6104 — измеритель RLC портативный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      40912-09

    • Производитель

      АКИП

    Особенности измерителя АКИП-6104:

    • Измерение ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига между током и напряжением, комплексного сопротивления, сопротивления постоянному току, эквивалентного последовательного сопротивления;
    • Базовая погрешность 0,2%;
    • Широкий диапазон параметров тест-сигнала: частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; уровень 0,05 В, 0,25 В, 1 В;
    • Одновременная индикация двух измеряемых параметров;
    • Режим D-измерений;
    • Режим компенсации начальной емкости и сопротивления;
    • Двухсторонняя связь с компьютером через ИК порт (RS-232C);
    • Автоматический выбор и удержание предела измерения;
    • Питание от аккумуляторов или от сетевого адаптера с зарядкой аккумуляторов;
    • Современный дизайн, простота эксплуатации.
    • Вес 470 г.
  • Технические характеристики измерителя АКИП-6104:

    Параметр Значения
    Измерение RLC
    Сопротивление (R) 0,01 Ом ... 20 МОм
    Емкость (С) 0,159 пФ ... 15,92 мФ
    Индуктивность (L) 0,159 мкГн ... 9999 Гн
    Добротность (Q) 10-3 ... 9999
    Тангенс угла потерь (D) 10-3 ... 9999
    Фазового сдвига (q) -180о ... +180о
    Погрешность измерения базовая ±0,2%
    Скорость измерения 2,5 измерения/сек. (медленно)
    4,5 измерений/сек. (быстро)
    Схема измерения параллельная / последовательная
    Тест сигнал
    Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц (фиксированные)
    Уровень тест-сигнала (фиксированный) 50 мВср.кв., 250 мВср.кв., 1 Вср.кв.
    1 В (при измерении сопротивления постоянному току)
    Дополнительные функции
    Режим индикации измерений абсолютное значение, D-измерение
    Интерфейс для связи с ПК последовательный инфракрасный порт RS-232C
    Дисплей
    Тип индикатора ЖК-индикатор содержит: основной экран (R, Z, L, C), дополнительный экран (Q, D, q, ESR), индикатор параметров режима измерения
    Формат индикации 4 разрада на основном индикаторе
    4 разрада на дополнительном индикаторе
    Общие данные
    Условия эксплуатации 0 оС ... 40 оС и относительная влажность до 85 %
    Напряжение питания аккумуляторы типа Ni-Mh AA 2x1,2 B (непрерывная работа 2,5 ч) или сеть 220 В/50 Гц через адаптер
    Габаритные размеры 174 х 86 х 48 мм
    Масса 0.47 кг
  • Комплект поставки АКИП-6104

    Наименование Количество
    1. Прибор 1
    2. Руководство по эксплуатации 1
    3. Комплект аккумуляторов 1
    4. Адаптер питания 1
    5. Короткозамыкатель 1
    6. TL-08C - измерительный щуп для LCR-метров MT 4080A и MT 4080D 1
