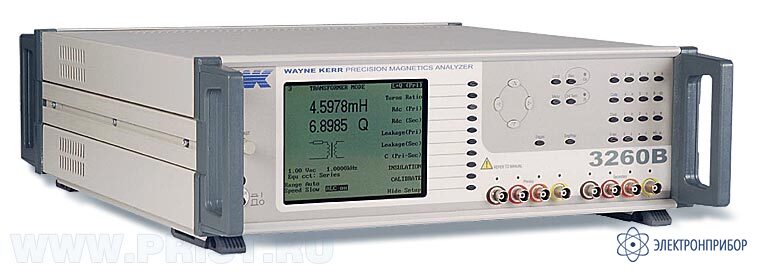

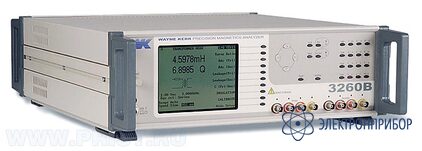

WK 3260B — прецизионный анализатор индуктивности

Сохранить в PDF Распечатать
  • Назначение измерителя RLC WK 3260B:

    Прецизионный анализатор индуктивности WK 3260B: Частота тест-сигнала 20 Гц - 3 МГц; Сопротивление до 2 ГОм; Емкость до 1 Ф; Индуктивность до 1кГн; Добротность/Тангенс угла потерь до 1000; Фазовый сдвиг -180 ... +180о; Базовая погрешность 0,1%; Режим измерения параметров трансформаторов (сопротивление обмоток, коэффициент трансформации, емкость между обмотками, взаимоиндукция); Режим графического анализа (опция); Внутренний источник 1 А и внешний до 125 А (модуль 3265B); Определение параметров телекоммуникационных трансформаторов (опция); Измерение сопротивления изоляции (опция); Интерфейс GPIB (опция); Масса 11 кг.

    Особенности измерителя измерителя RLC WK 3260B:

    • Измерение сопротивления постоянному току, комплексного сопротивления на переменном токе, емкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига;
    • Широкий диапазон частот от 20 Гц до 3 МГц;
    • Скорость измерений до 20 в секунду;
    • Базовая погрешность 0,1%;
    • Постоянное смещение до 125 А;
    • Функция телекоммуникационных измерений;
    • Режим анализа на графическом дисплее;
    • Режим сортировки компонентов;
    • Измерение коэффициента трансформации;
    • Определение параметров телекоммуникационных трансформаторов;
    • Измерение изоляции напряжением до 500 В (опция);
    • Интерфейс КОП (опция).
  • Технические характеристики измерителя RLC WK 3260B:

    Параметр Значения
    ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
    Сопротивление (Z, R) до 2 ГОм с максимальным разрешением 0,01 мОм
    Емкость (С) до 1 Ф с максимальным разрешением 5 фФ
    Индуктивность (L) до 1 кГн с максимальным разрешением 0,1 нГн
    Добротность (Q) до 1000
    Тангенс угла потерь (D) до 1000
    Фазовый сдвиг (q) -180о ... 180о
    Базовая погрешность ±0,1%
    РЕЖИМЫ ИЗМЕРЕНИЯ
    Сортировка компонентов годен/не годен, 10 ячеек (опция)
    Режим трансформаторов сопротивление каждой обмотки, коэффициент трансформации, емкость между обмотками, взаимоиндукция
    Телекоммуникационный режим (опция) вносимые потери, потери на отражение для согласующих трансформаторов в диапазоне 100 Гц - 20 кГц
    Режим анализа (опция) график зависимости измеряемого параметра от частоты, уровня и смещения
    Мульти-частотный режим до 8 частот
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 20 Гц - 3 МГц (более 1800 фиксированных частот)
    Уровень тест-сигнала (на нагрузку 50 Ом) 1 мВ - 10 В
    50 мкА - 200 мА
    Погрешность установки частоты ±0,01%
    Погрешность установки уровня 2% по напряжению и току
    ПОСТОЯННОЕ СМЕЩЕНИЕ (ОПЦИЯ)
    Внутренний источник смещения (опция) 1 мА ... 1 А (не менее 20 В)
    Внешний источник смещения (модуль 3265В) 25 мА ... 125 А (5 модулей 3265В) с шагом от 0,025 А
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Режим индикации измерений абсолютное значение
    Режим усреднения 4 уровня
    ДИСПЛЕЙ
    Скорость измерений до 20 измерений в секунду
    Формат индикации основной и вспомогательный параметр
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 0оС ... 50 оС и относительная влажность 85%
    Напряжение питания 115 В / 230 В, 50/400 Гц
    Габаритные размеры 150 х 440 х 520 мм
    Масса 11 кг
  • Комплект поставки WK 3260B

    Наименование Количество
    1. Прецизионный анализатор индуктивности WK 3260B 1
    2. Шнур питания 1
    3. Руководство по эксплуатации 1
    4. Предохранитель 1
    5. Образцовая емкость 1
