Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

HM8118 — LCR-мост/измеритель

Код товара: 48246
  • 50577-12

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      50577-12 до 30.05.2027

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      3593.0539.02

    Сертификаты

    Назначение LCR-мост/измеритель HM8118:

    Измеритель иммитанса НМ8118 предназначен для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления.

    Описание LCR-мост/измеритель HM8118:

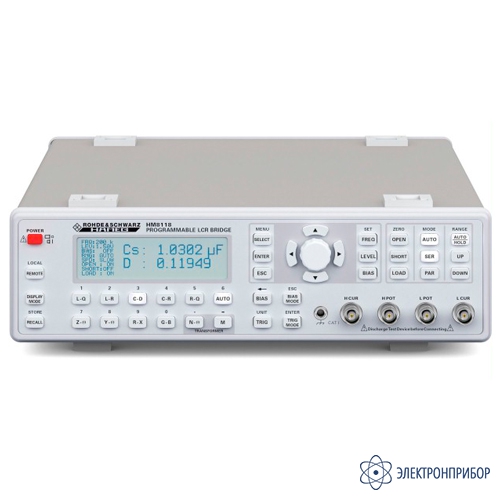

    Измеритель иммитанса НМ8118  представляет собой многофункциональный измерительный прибор, принцип действия которого основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится жидкокристаллический дисплей, на котором отображаются результаты измерений, а также единицы измерений, диапазоны, частота и уровень тестового сигнала, эквивалентная электрическая цепь, измерительные функции, параметры и состояние прибора. На передней панели расположены также клавиша включения питания, поворотная ручка выбора и настройки функций и параметров, клавиши меню, клавиши калибровки, параметров тестового сигнала и измерительных функций. Имеются также две пары BNC разъемов для подключения измерительных кабелей и девять клавиш измерительных функций.

  • Технические характеристики LCR-мост/измеритель HM8118:

    Параметр Значение
    Диапазон измерения импеданса Z (полного комплексного сопротивления) от 0,2 мОм до 100 МОм
    Диапазон измерения сопротивления R от 0,2 мОм до 100 МОм
    Диапазон измерения емкости С от 0,01 пФ до 100 мФ
    Диапазон измерения индуктивности L от 10 нГн до 100 кГн
    Диапазон измерения тангенса угла потерь D от 0,0001 до 9,9999
    Диапазон измерения добротности Q от 0,1 до 9999,9
    Диапазон измерения фазового угла Ө от -179° до 180°
    Пределы допускаемой приведенной базовой погрешности измерения величин D,Q, Ө на частоте 1 кГц ±0,1 %
    Диапазон частот тестового сигнала от 20 Гц до 200 кГц (69 шагов)
    Пределы допускаемой относительной погрешности установки частоты тестового сигнала ±10-4
    Диапазон уровня тестового сигнала, СКЗ от 50 мВ до 1,5 В (шаг 10 мВ)
    Пределы допускаемой относительной погрешности установки уровня тестового сигнала ±5 %
    Диапазон значений внутреннего напряжения постоянного смещения от 0 до 5 В (шаг 10 мВ)
    Диапазон значений внутреннего напряжения постоянного смещения от 0 до 5 В (шаг 10 мВ)
    Диапазон значений внутреннего тока постоянного смещения от 0 до 200 мА (шаг 1 мА)
    Диапазон импеданса Диапазон частот Погрешность
    Пределы допускаемой погрешности измерения основных величин (Z, R, С, L)
    0,2 мОм – 2,5 Ом 20 Гц – 10 кГц ±(0,3 % + 1 мОм/|Z|)
    10 кГц – 100 кГц ±(0,5 % + 2 мОм/|Z|)
    2,5 Ом – 100 Ом 20 Гц – 10 кГц ±(0,1 % + 1 мОм/|Z|)
    10 кГц – 100 кГц ±(0,2 % + 2 мОм/|Z|)
    100 кГц – 200 кГц ±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм)
    100 Ом – 25 кОм 20 Гц – 1 кГц ±(0,05 % + |Z|/2 ГОм)
    1 кГц – 10 кГц ±(0,1 % + |Z|/1,5 ГОм)
    10 кГц – 100 кГц ±(0,2 % + |Z|/100 МОм)
    100 кГц – 200 кГц ±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм)
    25 кОм – 1 МОм 20 Гц – 1 кГц ±(0,05 % + |Z|/2 ГОм)
    1 кГц – 10 кГц ±(0,1 % + |Z|/1,5 ГОм)
    10 кГц – 100 кГц ±(0,5 % + |Z|/100 МОм)
    1 МОм – 4 МОм 20 Гц – 10 кГц ±(0,1 % + |Z|/1,5 ГОм)
    10 кГц – 100 кГц ±(0,5 % + |Z|/100 МОм)
    4 МОм – 100 МОм 20 Гц – 10 кГц ±(0,2 % + |Z|/1,5 ГОм)
    10 кГц – 100 кГц ±(0,5 % + |Z|/100 МОм)
    Температурный коэффициент погрешности измерения величин Z, R,L, C ±5·10-6/°C
    Параметр Значение
    Общие технические характеристики
    Время установления рабочего режима прибора, минут, не более 30
    Напряжение и частота питающей сети (110 – 230) В ± 10 %, 50/60 Гц
    Потребляемая мощность, В·А, не более 20
    Рабочие условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - температура хранения/транспортирования, °С
    от 5 до 40
    от 5 до 80
    от -20 до +70
    Габаритные размеры (ширина × высота × длина), мм, не более 285 × 75 × 365
    Масса, кг, не более 4

  • Комплект поставки HM8118

    № Наименование Количество
    1 Измеритель иммитанса НМ8118 1
    2 Шнур питания 1
    3 4-проводные измерительные кабели HZ184 1
    4 4-проводное измерительное устройство для элементов поверхностного монтажа HZ188 1
