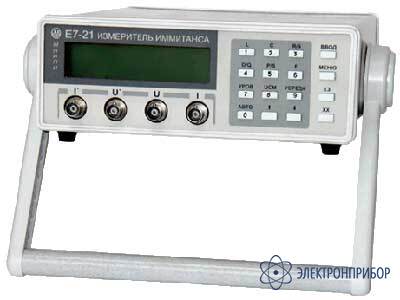

Е7-21 — измеритель RLC

Сохранить в PDF Распечатать
  • Назначение измерителя RLC Е7-21

    Измеритель RLC Е7-21 – прибор класса точности 0,15. Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, фактора потерь) электро- и радиокомпонентов.

    По диапазону измеряемых величин и погрешности прибор Е7-21 превосходит прибор Е7-15 (расширенные диапазоны измеряемых величин в режиме усреднения).

    По функциональным возможностям Е7-21 соответствует Е7-14 с рядом дополнительных функций (одновременная индикация основных и дополнительных параметров и др.).

    Конструкция измерителя и элементная база Е7-21 позволяют изготовить модификацию измерителя с особыми условиями эксплуатации.

    Особенности измерителя RLC Е7-21

    • 0.1 пФ - 20 мФ
    • 0.1 мГн - 16 кГн
    • 0.3 мОм - 20 МОм
    • 1 нСм - 100 мкСм
    • тест-сигнал 100 Гц/1 кГц
    • управление процессором
  • Технические характеристики измерителя RLC Е7-21

    Параметр Значение
    Рабочие частоты 0,1 и 1 кГц
    Погрешность установки рабочих частот 0,02%.
    Уровни измерительного сигнала (0,1±0,02) В и (1±0,2) В
    Базовая погрешность 0,15%.
    Период повторения измерений не более 0,5 с
    Напряжение смещения на измеряемом объекте 2±0,2 В
    Мощность, потребляемая от сети 10 В*А
    Габариты 88x220x300 мм
    Масса 2 кг
  • Комплект поставки Е7-21

    Наименование Количество
    1. Измеритель RLC Е7-21 1
    2. Инструкция по эксплуатации 1
