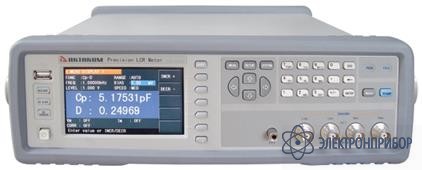

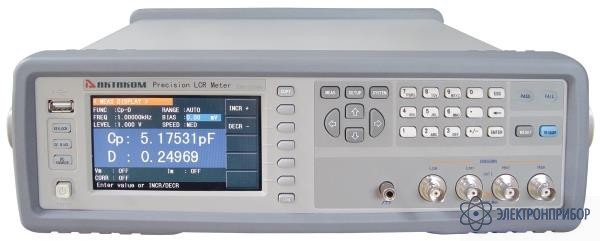

АММ-3048 — анализатор компонентов

Код товара: 33128
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение анализатора компонентов АММ-3048

    Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью АММ-3048, позволяет проводить измерения на высокой тестовой частоте. Имеет небольшие габаритные размеры и вес. Два измеренных параметра и служебная информация отображается на цветном 4,3" ЖК дисплее. Прибор имеет встроенную функцию проверки трансформаторов, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК.

  • Технические характеристики анализатора компонентов АММ-3048

    Характеристика Значение
    Измеряемые (тестируемые) параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
    Базовая точность измерения LCR параметров 0,05%
    Частотные характеристикитестового сигнала Тестовая частота 20 Гц...500 кГц
    Наилучшее разрешение 10 мГц. Отображение 4 разряда
    Точность установки 0,01%
    AC уровень Напряжение тестового сигнала 10 мВ...2 Вскз
    Наилучшее разрешение 100 мкВ. Отображение 3 разряда
    Точность установки 10%Uуст + 2 мВ (ALC ON)
    6%Uуст + 2 мВ (ALC OFF)
    Ток тестового сигнала 100 мкА...20 мА
    Наилучшее разрешение 1 мкА. Отображение 3 разряда
    Ток тестового сигнала 10%Iуст + 20 мкА (ALC ON)
    6%Iуст + 20 мкА (ALC OFF)
    Источник смещения DC Напряжение / ток 0 В ...±5 В / 0 мА ...±50 мА
    Разрешение 0,5 мВ / 5 мкА
    Точность установки 1%Uуст + 5 мВ
    ISO ON используется при тестированиииндуктивности и трансформаторов
    Выходной импеданс АС ISO ON 100 Ом
    ISO OFF 30 Ом, 50 Ом, 100 Ом выбираемый
    Выходной импеданс DCR 30 Ом, 50 Ом, 100 Ом выбираемый
    Тестируемые параметры трансформаторов DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс
    Время измерения (без учета времени изменения значения на дисплее) Быстрое: 13 мс
    Среднее: 67 мс
    Медленное: 187 мс
    Диапазон измерения LCR параметров |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
    |Y|, B, G 0,00001 мкСм..99,9999 См
    C 0,00001 пФ...9,99999 Ф
    L 0,00001 мкГн...99,9999 кГн
    D 0,00001...9,99999
    Q 0,00001...99999,9
    θ (град) -179,999°...179,999°
    θ (рад) -3,14159...3,14159
    Δ% -999,999%...999,999%
    Базовая точность измерения LCR параметров 0,05%
    Схема замещения Последовательная, параллельная
    Выбор диапазона Ручной, автоматический
    Режим запуска Внутренний, ручной, внешний, по шине
    Усреднение 1...255
    Калибровка Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз
    Математические операции ΔABC, Δ%
    Установка задержки 0...999, наилучшее разрешение 100 мкс
    Компаратор 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
    Счетчик ячеек
    Выход PASS/FAIL на передней панели
    LED индикатор
    Список свипирования 10 точек
    Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения
    Внутренняя память 100 ячеек для файлов установок LCRZ
    201 результат измерения
    Внешняя USB память GIF файлы. Файлы установок LCRZ
    Интерфейсы I/O (ввод/вывод) HANDLER (сортировщик) на передней панели
    ПК USB, RS232C, GPIB (опция), LAN
    Память USB host на передней панели
    Управление источником смещения Внешний источник смещения управляется через DCI интерфейс.
    Максимальный ток смещения - 120 А
    Опция. Устанавливается либо DCI интерфейс либо GPIB
    Дисплей цветной ЖК 4,3" TFT
    Рабочая температура/влажность  0°С-40°С, ≤90%RH
    Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
    Макс. потребляемая мощность 80 ВА
    Габаритные размеры 280 х 88 х 370 мм (без хольстера)369 х 108 х 408 мм (без хольстера)
    Вес Около 5 кг
  • Комплект поставки АММ-3048

    Наименование Количество
    1. Анализатор компонентов АММ-3048 1
