АММ-3046, АММ 3046, АММ3046, AMM-3046, AMM3046, AMM 3046

Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

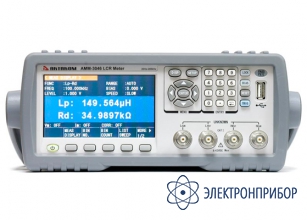

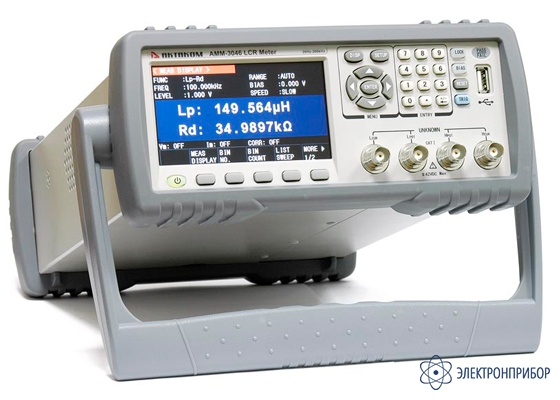

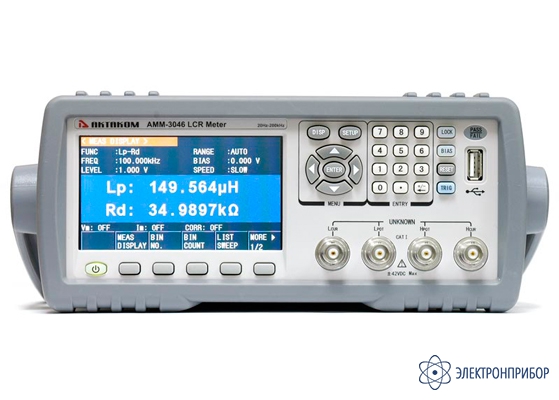

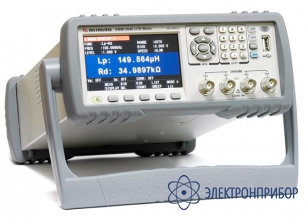

АММ-3046 — анализатор компонентов

Код товара: 49178

    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Описание анализатора компонентов АММ-3046:

    Прецизионный анализатор компонентов АММ-3046 (LCR-метр) обладает высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на 15025 точках с тестовой частотой от 20 Гц до 200 кГц. Анализатор компонентов АММ-3046  имеет встроенный источник смещения тока и напряжения, контроль уровня тестового сигнала, компаратор на 10 ячеек, возможность работы по списку и широкие возможности по подключению к ПК.

    Анализатор компонентов АММ-3044 обладает высокой точностью измерения (0,05%) и широкими функциональными возможностями. Высокая точность измерения обеспечивается использованием четырехпроводной схемы измерения с предварительно проведенной открытой, закрытой и калибровкой на нагрузке с возможностью частотной коррекции. Для проведения измерений емкостных и индуктивных параметров в приборе может быть выбрана последовательная или параллельная схема замещения.

    В RLC-метре АММ-3044 возможен выбор одной из трех скоростей измерения: быстрой (75 изм/с), средней (11 изм/с) и медленной (2,7 изм/с). Для выполнения сортировочных и разбраковочных функций в АММ-3044 встроен компаратор на 10 ячеек с возможностью задания различных режимов работы и выходом на внешний разъем.

    Наряду с общими функциональными возможностями ряд параметров и характеристик приборов различаются, что отображено в таблице ниже

    Приборы позволяют сохранять пользовательские настройки и режимы работы во внутреннюю память и внешний USB-носитель, куда так же могут быть сохранены и измеренные данные в виде .csv файлов.

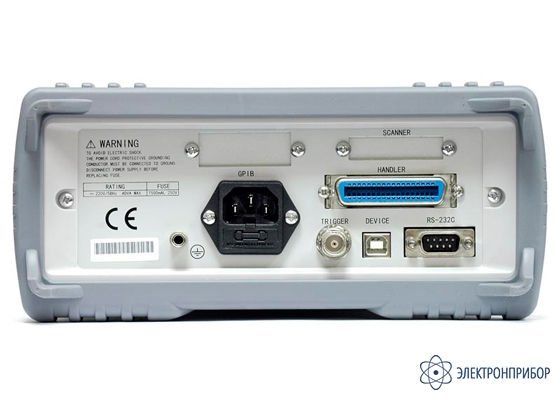

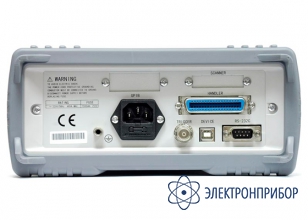

    Для дистанционного управления на задней панели анализатора компонентов АММ-3044 имеются разъемы интерфейсов RS-232 и USB, а само управление производится при помощи SCPI-команд. Там же расположен разъем входа внешнего запуска для синхронизации работы с другими измерительными приборами.

  • Технические характеристики анализатора компонентов АММ-3046:

    Параметр Значение
    Измеряемые (тестируемые) параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
    Базовая точность измерения LCR параметров 0,05%
    Частотные характеристики тестового сигнала Тестовая частота 50 Гц...200 кГц (15025 точек)
    Наилучшее разрешение 0,01 Гц
    Точность установки 0,01%
    Уровень тестового сигнала AC Напряжение тестового сигнала 10 мВ...2 Вскз (режим Normal, ALC OFF)
    10 мВ...1 Вскз (режим Constant level, ALC ON)
    Разрешение 10 мВ
    Точность ±(10% Uуст + 2 мВ) (режим Normal, ALC OFF)
    ±(6% Uуст + 2 мВ) (режим Constant level, ALC ON)
    Ток тестового сигнала 100 мкА...20 мАскз (режим Normal, ALC OFF)
    100 мкА...10 мАскз (режим Constant level, ALC ON)
    Разрешение 100 мкА
    Точность ±(10% Iуст + 10 мкА) (режим Normal, ALC OFF)
    ±(6% Iуст + 10 мкА) (режим Constant level, ALC ON)
    Мониторинг уровня тестового сигнала DCR Диапазон напряжения 0,01 мВ...2 Вскз
    Точность мониторинга ±3% Uсчит + 0,5 мВ) для 5 мВ...2 Вскз
    ±12% Uсчит + 0,1 мВ) для 0,01 мВ...5 мВскз
    Диапазон тока 0,001 мкА…20 мАскз
    Точность мониторинга ±3% Iсчит + 5 мкА) для 50 мкА...20 мАскз
    ±12% Uсчит + 1 мкА) для 0,001 мкА...50 мкАскз
    Внутренний источник смещения DC  Напряжение / ток 0 В...±5 В / 0 мА...±50 мА (импеданс 100 Ом)
    0 В...±1,5 В / 0 мА...±50 мА (импеданс 30 Ом)
    Наилучшее разрешение 1 мВ / 10 мкА
    Точность установки ±(1% Uуст + 5 мВ)
    Выходной импеданс 30 Ом, 100 Ом выбираемый
    Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц Быстрое: 75 изм/с
    Среднее: 11 изм/с
    Медленное: 2,7 изм/с
    Диапазон измерения LCR параметров |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
    |Y|, B, G 0,00001 мкСм..99,9999 См
    C 0,00001 пФ...9,99999 Ф
    L 0,00001 мкГн...99,9999 кГн
    D 0,00001...9,99999
    Q 0,00001...99999,9
    θ (град) -179,999°...179,999°
    θ (рад) -3,14159...3,14159
    Схема замещения последовательная, параллельная
    Выбор диапазона ручной, автоматический
    Режим запуска внутренний, ручной, внешний, по шине
    Усреднение 1...255
    Математические операции ΔABC, Δ%
    Установка задержки 0...60 с, разрешение 1 мс
    Компаратор 10 ячеек сортировки, BIN1...BIN9; дополнительный ячейки NG, AUX, счетчик ячеек, выход PASS/FAIL на передней панели, LED индикатор
    Список свипирования 201 точка, частота, AC напряжение /ток, смещение, пределы, внутренний /внешний источник
    Внутренняя память 40 групп настроек
    Внешняя USB память файлы настроек, CSV файлы
    Интерфейсы HANDLER, USB, RS-232C; GPIB (опция) на задней панели
    USB host на передней панели
    Дисплей цветной ЖК TFT, 6 разрядов (максимальное отображение 999999)
    Рабочая температура/влажность 0°С...40°С, ≤75%RH
    Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
    Макс. потребляемая мощность 80 ВА
    Габаритные размеры 235 х 105 х 360 мм
    Вес около 3,6 кг

  • Комплект поставки АММ-3046

    № Наименование Количество
    1 Анализатор компонентов АММ-3046 1

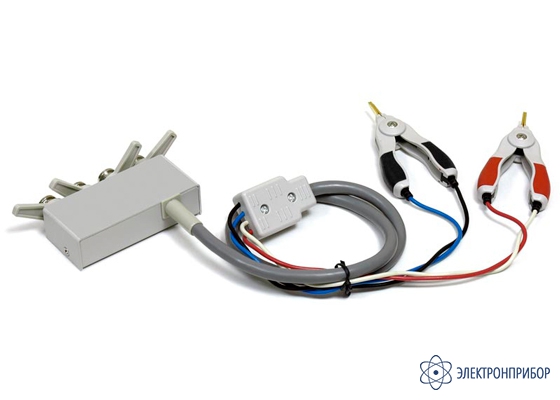

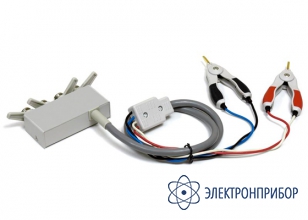

    2 4-проводные щупы Кельвина 1

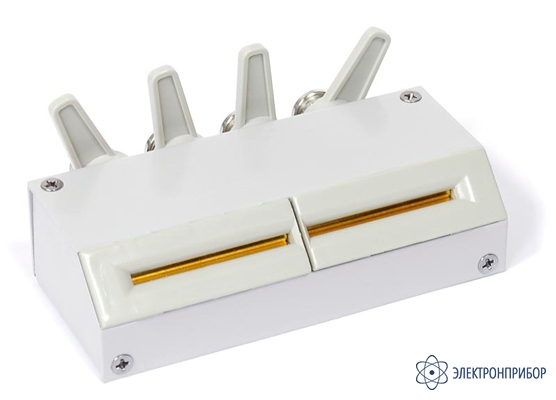

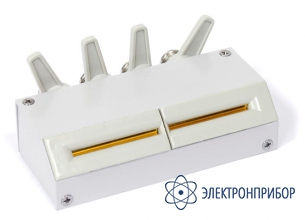

    3 4-проводный тестовый зажим 1

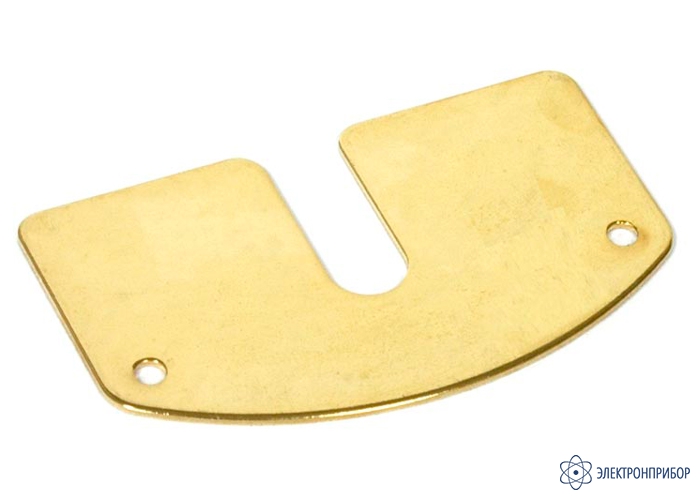

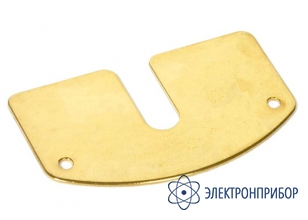

    4 Калибровочная пластина 1

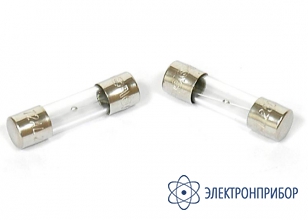

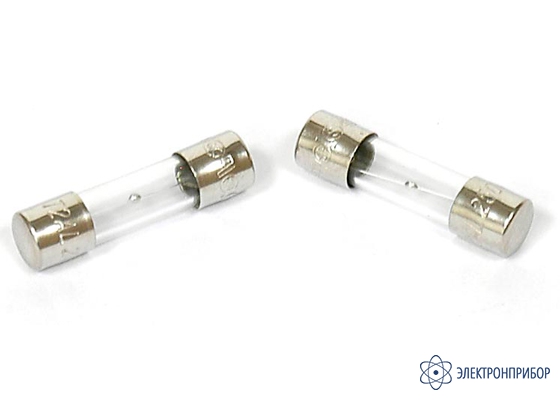

    5 Запасные предохранители 1
    6 Кабель питания 1
    7 Руководство по эксплуатации 1
