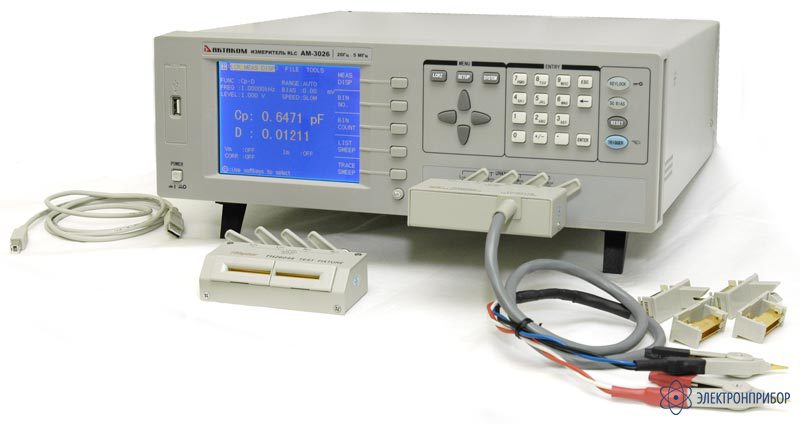

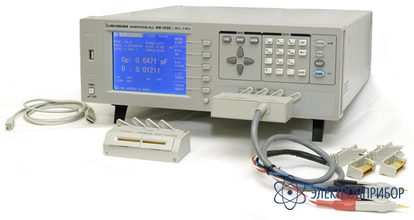

АМ-3026 — высокочастотный RLC-метр с поддержкой LXI стандарта

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение прибора АМ-3026:

    Высокочастотный RLC-метр с поддержкой LXI стандарта предназначен для измерения параметров пассивных компонентов (конденсаторов, катушек индуктивности, магнитных сердечников, резисторов, трансформаторов, модулей микросхем и сетевых компонентов); полупроводников (параметрических диодов и анализа паразитных параметров транзисторов); диэлектриков (диэлектрическая проницаемость, коэффициент рассеяния); магнитных материалов (магнитная проводимость и потери в ферритах); оценки сопротивления в печатных платах, реле, выключателях, кабелях и батареях.

  • Технические характеристики прибора АМ-3026:

    • Частота тестового сигнала: от 20 Гц до 5 МГц с шагом 10 мГц;
    • Базовая погрешность: 0,1%;
    • Измерение параметров компонентов (22 пары величин):
      • активное, реактивное, полное и сопротивление пост. току: 0,0001 Ом…99,999 МОм;
      • ёмкость: 0,0001 пФ…9,9999 Ф;
      • индуктивность: 0,0001 мкГн…9,9999 кГн;
      • действительная, мнимая и полная комплексная проводимость: 0,0001 нСм…99,999 См;
      • тангенс угла диэлектрических потерь: 0,0001…9,9999;
      • добротность: 0,0001…99999;
      • угол сдвига фаз: -179,99°…179,99°.
    • Эквивалентная схема: последовательная / параллельная;
    • Относительные измерения;
    • Функция графического анализа;
    • Скорость: до 200 измерений в секунду;
    • 4 значения выходного сопротивления: 10, 30, 50 и 100 Ом;
    • Источник постоянного смещения:
      • -5...+5 В с разрешением 1 мВ;
      • -100 мА...+100 мА с разрешением 10 мкА.
    • Компаратор: 11 ячеек (10 для значёний и 1 для счётчика);
    • Память: 20 профилей настоек;
    • Интерфейсы:
      • USB (Device/Host);
      • LAN (LXI class C);
      • RS-232C;
      • HANDLER (сортировщик);
      • GPIB (опция).
    • ЖК-дисплей: 320х240.
