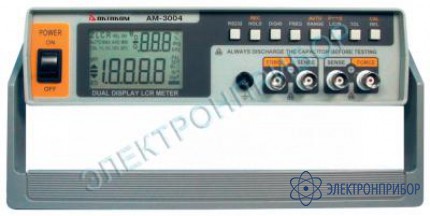

АМ-3004 — стационарный RLC-измеритель

Код товара: 21228
  • 36755-08

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      36755-08

    • Производитель

      АКТАКОМ

    Описание LCR АМ-3004:

    Измеритель LCR АМ-3004 (далее — прибор) предназначен для измерения индуктивности, электрической емкости и сопротивления при настройке, проверке и эксплуатации радиоэлектронной аппаратуры в поле-вых, цеховых и лабораторных условиях.

    Назначение LCR АМ-3004:

    • Двустрочный ЖКИ с подсветкой, с разрядностью 41/2.
    • Базовая погрешность ±0,3%.
    • Тестирование на частотах 100 Гц, 120 Гц, 1 кГц, 10 кГц.
    • Последовательный и параллельный режимы измерений.
    • Двух- и четырехпроводная схема измерения сопротивлений.
    • Измерение тангенса угла потерь (D) конденсаторов и добротности (Q) катушек.
    • Сортировка элементов по допуску 1%, 5%, 10%, 20%.
    • Режим относительных измерений.
    • Удержание показаний.
    • Фиксация максимального, минимального и среднего значений.
    • Автокалибровка.
    • Интерфейс связи с ПК RS-232 (оптический).

  • Технические параметры LCR АМ-3004:

    Погрешность нормирована при 23 ± 5 °С и влажности менее 70 %.
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ (ПАРАЛЛЕЛЬНАЯ СХЕМА ИЗМЕРЕНИЙ)
    Погрешность нормирована, как: ± (% от измеренного значения + n), где n — количество единиц младшего разряда основного циф-рового индикатора прибора.

    При тестовой частоте: 100/120 Гц.

    Переменное напряжение
    ДИАПАЗОН МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ПОГРЕШНОСТЬ 100 Гц/120 Гц КАЛИБРОВКА
    10 МОм 9,999 МОм 0,6 % + 5 open 1
    2000 кОм 1999,9 кОм 0,3 % + 3 open
    200 кОм 199,99 кОм 0,3 % + 2 -
    20 кОм 19,999 кОм 0,3 % + 2 -
    2000 Ом 1999,9 Ом 0,3 % + 2 -
    200 Ом 199,99 Ом 0,5 % + 3 short 2
    20 Ом 19,999 Ом 0,6 % + 40 short

    При тестовой частоте: 1/10 кГц

    МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ПОГРЕШНОСТЬ Погрешность
    1 кГц.    		 Погрешность
    10 кГц.    		 КАЛИБРОВКА
    10 МОм 9,9999 МОм 0,6 % + 5 2,5 % + 10 open
    2000 кОм 1999,9 кОм 0,3 % + 5 0,8 % + 10 open
    200 кОм 199,99 кОм 0,3 % + 2 0,6 % + 5 -
    20 кОм 19,999 кОм 0,3 % + 2 0,6 % + 5 -
    2000 Ом 1999,9 Ом 0,3 % + 2 0,6 % + 5 -
    200 Ом 199,99 Ом 0,5 % + 3 1,2 % + 25 short
    20 Ом 19,999 Ом 0,6 % + 40 1,2 % + 200 short


    1 open — после калибровки в режиме «Opn»
    2 short — после калибровки в режиме «Srt»

    ИЗМЕРЕНИЕ ЕМКОСТИ (ПАРАЛЛЕЛЬНАЯ СХЕМА ИЗМЕРЕНИЙ)

    Погрешность измерения емкости нормирована, как ± (% от измеренного значения + n),
    Погрешность измерения тангенса угла потерь нормирована, как ± (% от измеренного значения + 100/Cx + n1),
    где n1 — количество единиц младшего разряда дополнительного цифрового индикатора прибора, Сх — цифровой отсчет, отображенный на основном цифровом индикаторе прибора. Например, если С=88,88 мкФ, тогда Сх=8888.

    При тестовой частоте: 100/120 Гц

    ДИАПАЗОН МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ПОГРЕШНОСТЬ
    С    		 ПОГРЕШНОСТЬ
    D    		 КАЛИБРОВКА
    10 мФ 19,99 мФ** 2,5 % + 5 (D<0,1) 5 %+100/Cx+5 (D<0,1) short
    1000 мкФ 1999,9 мкФ* 0,6 % + 5 (D<0,1) 1 %+100/Cx+5 (D<0,1) short
    200 мкФ 199,99 мкФ 0,4 % + 3 (D<0,5) 0,4 %+100/Cx+5 (D<0,5) -
    20 мкФ 19,999 мкФ 0,4 % + 3 (D<0,5) 0,4 %+100/Cx+5 (D<0,5) -
    2000 нФ 1999,9 нФ 0,4 % + 3 (D<0,5) 0,4 %+100/Cx+5 (D<0,5) -
    200 нФ 199,99 нФ 0,4 % + 5 (D<0,5) 0,4 %+100/Cx+5 (D<0,5) open
    20 нФ 19,999 нФ 0,б % + 5 (D<0,1) 1 %+100/Cx+5 (D<0,1) open

    При тестовой частоте: 1 кГц

    ДИАПАЗОН МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ПОГРЕШНОСТЬ
    С    		 ПОГРЕШНОСТЬ
    D    		 КАЛИБРОВКА
    1 мФ 1,999 мФ** 2,5 % + 5 (D<0,1) 5 %+100/Cx+5 (D<0,1) short
    200 мкФ 199,99 мкФ 0,6 % + 5 (D<0,1) 1,2 %+100/Cx+5 (D<0,1) short
    20 мкФ 19,999 мкФ 0,4 % + 3 (D<0,5) 0,4 %+100/Cx+5 (D<0,5) -
    2000 нФ 1999,9 мкФ 0,4 % + 3 (D<0,5) 0,4 %+100/Cx+5 (D<0,5) -
    200 нФ 199,99 нФ 0,4 % + 3 (D<0,5) 0,4 %+100/Cx+5 (D<0,5) -
    20 нФ 19,999 нФ 0,4 % + 5 (D<0,5) 0,4 %+100/Cx+5 (D<0,5) open
    2000 пФ 1999,9 пФ 0,6 % + 5 (D<0,1) 1,0 %+100/Cx+5 (D<0,1) open

    При тестовой частоте: 10 кГц

    ДИАПАЗОН МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ПОГРЕШНОСТЬ
    C    		 ПОГРЕШНОСТЬ
    D    		 КАЛИБРОВКА
    50 мкФ 50,0 мкФ 2,0 % + 10 (D<0,1) 8 %+100/Cx+10 (D<0,1) short
    20 мкФ 19,999 мкФ 2,0 % + 6 (D<0,2) 3,0 %+100/Cx+8 (D<0,1) short
    2000 нФ 1999,9 нФ 1,0 % + 5 (D<0,5) 1,0 %+100/Cx+6 (D<0,5) -
    200 нФ 199,99 нФ 1,0 % + 5 (D<0,5) 1,0 %+100/Cx+6 (D<0,5) -
    20 нФ 19,999 нФ 1,0 % + 5 (D<0,5) 1,0 %+100/Cx+6 (D<0,1) -
    2000 пФ 1999,9 пФ 1,2 % + 6 (D<0,5) 2,0 %+100/Cx+6 (D<0,5) open
    200 пФ 199,99 пФ 2,0 % + 8 (D<0,1) 4,0 %+100/Cx+8 (D<0,5) open

    Примечания:
    Значение Q обратно пропорционально значению D.
    Сх — цифровой отсчет, отображенный на дисплее прибора. Например, если С=88,88 мкФ, тогда Сх=8888.
    * Для значения, превышающего максимально возможное показание дисплея (19999), погрешность не определена.
    ** Для значения, превышающего максимально возможное показание дисплея (1999), погрешность не определена.

    ИЗМЕРЕНИЕ ИНДУКТИВНОСТИ (ПОСЛЕДОВАТЕЛЬНАЯ СХЕМА ИЗМЕРЕНИЙ)

    Погрешность измерения индуктивности нормирована, как ± (% от измеренного значения + (Lx/10000) % + n), Lх — цифровой отсчет, отображенный на основном цифровом индикаторе прибора. Например, если L=88,88 мкФ, тогда Lх=8888.
    Погрешность измерения добротности нормирована, как ± (% от измеренного значения + 100/Lx + n1)

    При тестовой частоте: 100/120 Гц

    ДИАПАЗОН МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ПОГРЕШНОСТЬ
    L    		 ПОГРЕШНОСТЬ
    Q    		 КАЛИБРОВКА
    1000 Гн 999,9 Гн 0,3 % + (Lx/10000) %+ 5 1 % + 100/Lx + 5 open
    200 Гн 199,99 Гн 0,3 % + (Lx/10000) % + 5 0,8 % + 100/Lx + 5 -
    20 Гн 19,999 Гн 0,3 % + (Lx/10000) % + 3 0,8 % + 100/Lx + 5 -
    2000 мГн 1999,9 мГн 0,3 % + (Lx/10000) % + 3 0,8 % + 100/Lx + 5 -
    200 мГн 199,99 мГн 0,8 % + (Lx/10000) % + 5 1,5 % + 100/Lx + 5 short
    20 мГн 19,999 мГн 1,0 % + (Lx/10000) % + 5 5 % + 100/Lx + 5 short

    При тестовой частоте: 1 кГц

    ДИАПАЗОН МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ПОГРЕШНОСТЬ
    L    		 ПОГРЕШНОСТЬ
    Q    		 КАЛИБРОВКА
    100 Гн 99,99 Гн 0,3 % + (Lx/10000) % + 5 1,0 % + 100/Lx + 5 open
    20 Гн 19,999 Гн 0,3 % + (Lx/10000) % + 5 0,8 % + 100/Lx + 5 -
    2000 мГн 1999,9 мГн 0,3 % + (Lx/10000) % + 3 0,8 % + 100/Lx + 5 -
    200 мГн 199,99 мГн 0,3 % + (Lx/10000) % + 3 0,8 % + 100/Lx + 5 -
    20 мГн 19,999 мГн 0,5 % + (Lx/10000) % + 5 2,5 % + 100/Lx + 5 short
    2000 мкГн 1999,9 мкГн 1,0 % + (Lx/10000) % + 5 5,0 % + 100/Lx + 5 short

    При тестовой частоте: 10 кГц

    ДИАПАЗОН МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ПОГРЕШНОСТЬ
    L    		 ПОГРЕШНОСТЬ
    Q    		 КАЛИБРОВКА
    1000 мГн 999,9 мГн 2,0 % + (Lx/10000) % + 8 2,0 % + 100/Lx + 10 -
    200 мГн 199,99 мГн 1,5 % + (Lx/10000) % + 8 2,0 % + 100/Lx + 10 -
    20 мГн 19,999 мГн 1,5 % + (Lx/10000) %+10 3,0 % + 100/Lx + 15 -
    2000 мкГн 1999,9 мкГн 2,0 % + (Lx/10000) %+10 8,0 % + 100/Lx + 20 short

    • питание: 220 В, 50 Гц
    • потребляемая мощность макс 15 ВА
    • масса 1,6 кг
    • габаритные размеры 261х211х71 мм

  • Комплект поставки АМ-3004

    Наименование Количество
    Прибор 1
    Измерительные щупы 2
    Носитель с руководством по эксплуатации 1
    Кабель питания 1
    Руководство по эксплуатации 1
