АМ-3001 — цифровой RLC-метр

Код товара: 21225
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      36304-07 до 23.10.2022

    • Производитель

      АКТАКОМ

    Описание цифрового RLC-метр АМ-3001:

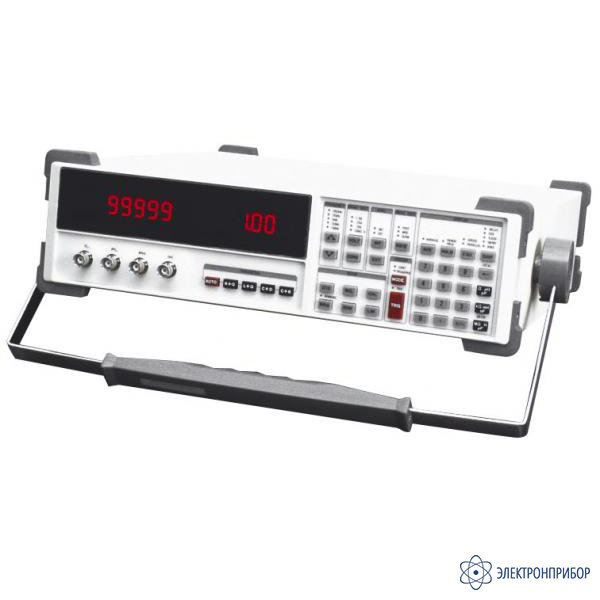

    Цифровой RLC-метр АМ-3001 представляет собой устройство для измерения LCR характеристик радиоэлектронных компонентов и электрических цепей. Он имеет возможность контролировать величины, различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.

    Особенности цифрового RLC-метр АМ-3001:

    • Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В;
    • Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения;
    • Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.
  • Технические параметры цифрового RLC-метр АМ-3001:

    Параметр Значение
    РЕЖИМЫ ИЗМЕРЕНИЙ И ИНДИКАЦИЯ ПАРАМЕТРОВ
    Режимы измерений AUTO, R+Q, L+Q, C+D, C+Q
    Эквивалентная схема измерений последовательная или параллельная
    Отображаемые параметры измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
    Усреднение по выбору от 2 до 10 измерений
    Диапазоны измерений параметров
    R+Q: R 0,0001 Ом ... 2000 МОм
    Q 0,00001 ... 50
    L+Q: L 0,0001 мкГн ... 99999 Гн
    Q 0,0001 ... 50
    C+D: C 0,0001 пФ ... 99999 мкФ
    D 0,00001 ... 10
    C+R: C 0,0001 пФ ... 99999 мкФ

    R

    0,00001 ... 99999 кОм
    ДИАПАЗОН ИЗМЕРЕНИЯ И ПРЕДЕЛЫ ЗНАЧЕНИЙ СОПРОТИВЛЕНИЯ ДЛЯ РЕЖИМА ПОСТОЯННОГО НАПРЯЖЕНИЯ
    Диапазон Сопротивление источника напряжения Сопротивление Индуктивность Емкость
    3 25,0 Ом 10 мкОм ... 360 Ом 0,1 мкГн … 57/f Гн0,1 мкГн … 57/f Гн 99999 мкФ … 442/F мкФ
    2 25,0 Ом 360 Ом ... 5,76 кОм 57/f Гн … 917/f Гн 442/f мФ … 27,6/f мкФ
    1 25,0 Ом 5,76 кОм ... 90,0 кОм 917/f Гн … 14324/f Гн 27,6/f мкФ … 1,77/f мкФ
    0 25,0 Ом 90,0 кОм ... 2000 МОм 14324/f Гн ... 99999 Гн 1,77/f мкФ … 0,00001 пкФ
    Примечание: f — частота измерения
    УСЛОВИЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ
    Частота измерительного сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10-4
    Напряжение измерительного сигнала 0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ
    Постоянное напряжение смещения внутреннее: 2,0 В ±2%
    внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А
    Скорость измерения медленная: 2 измерения в секунду;
    средняя: 10 измерений в секунду;
    быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше;
    примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц
    Переключение диапазона измерения автоматическое или ручное
    Запуск измерений непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232, GRIB или Handler
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Зажимная оснастка 4-х проводная оснастка Кельвина для деталей с радиальными выводами
    Защита прибора при проведении измерений до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения
    Балансировка прибора по короткому замыканию: R < 20 Ом, Z < 50 Ом;
    по разрыву цепи: Z > 10 кОм
    Разбраковка до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора
    Самоконтроль тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и других приборов
    Сохранение и повторный вызов установок режимов измерений сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию
    Интерфейсы установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232, GPIB и Handler
    Рабочие условия 0...50 °С, относительная влажность 80%
    Питание 220 В, 50 Гц
    Масса 5,8 кг
    Габариты 109х363х386
  • Комплект поставки АМ-3001

    Наименование Количество
    1. Цифровой RLC-метр АМ-3001 1
    2. Адаптер АМ-3001-АЕ 1
    3. Шнур питания 1
    4. Руководство по эксплуатации 1
