Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

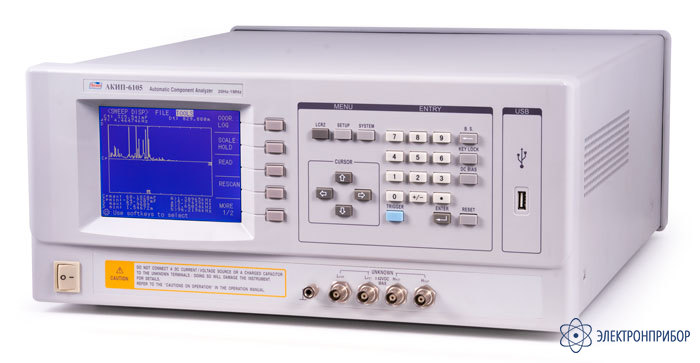

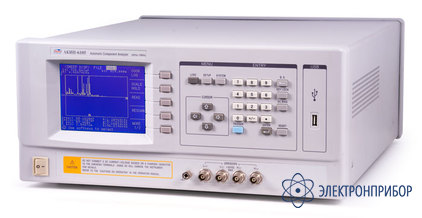

АКИП-6105 — измеритель RLC прецизионный

Код товара: 24109

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности измерителя АКИП-6105:

    • Диапазон частот 20 Гц -1 МГц (разрешение 0,01 Гц);
    • Базовая погрешность 0,01 %;
    • Сопротивление R, Z (0,01 мОм ... 99,9 ГОм);
    • Емкость (1фФ … 10 Ф);
    • Индуктивность (0,1 нГн … 99,9 кГн);
    • Фазовый сдвиг (Δ) -180o … +180o;
    • Добротность Q (0,001 … 100000);
    • Тангенс угла потерь D (0,00001 … 10);
    • Реактивное сопротивление (X);
    • Комплексная проводимость Y (адмитанс);
    • Проводимость (G);
    • Реактивная проводимость (B);
    • g% - измерения;
    • Режим сортировки компонентов (10 ячеек/ 5 пар);
    • Табличные измерения по 10 точкам (качание);
    • Источник постоянного внутреннего смещения до 2 В (1 мВ) / до 20 мА(10 мкА);
    • Интерфейс RS-232, USB (подкл. внеш. носителей), опционально: GPIB;
    • Сортировщик;
    • Запись / считывание профилей (20 ячеек);
    • Скорость измерений (до 30 изм / сек);
    • Усреднение 1 … 255;
    • ЖК-графический дисплей (320 х 240).

  • Технические характеристики измерителя АКИП-6105:

    Параметр Значения
    ИЗМЕРЕНИЕ RLC
    Сопротивление (Z, R) до 100 МОм с максимальным разрешением 0,01 Ом
    Емкость (С) до 10 Ф с максимальным разрешением 0,00001 пФ
    Индуктивность (L) до 100 кГн с максимальным разрешением 0,00001 мкГн
    Добротность (Q) 0,01 - 9999
    Тангенс угла потерь (D) 0,0001 - 9999
    Фазовый сдвиг (q) -180о ... 180о
    Базовая погрешность ±0,05% в основном диапазоне
    Скорость измерения до 30 изм/сек в быстром режиме
    Запуск измерений автоматический, ручной, внешний
    Схема измерения Параллельная/последовательная (ручной выбор)
    Выбор предела измерения автоматический или ручной
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 20 Гц - 1 МГц
    Уровень сигнала 5 мВ - 2В
    Разрешение по частоте 0,001 Гц
    Погрешность по частоте ±0,02%
    Выходное сопротивление 30 Ом/100 Ом, переключаемое
    Постоянное смещение до 2 В
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Режим индикации измерений Абсолютное значение, дельта измерение, дельта измерение в %, усреднение, графики качания по 960 точкам, качание по 10 точкам частоты/уровня/смещения
    Память 520 профилей
    Режим сортировки компонентов 10 ячеек (компаратор)
    Интерфейс RS-232, USB, GPIB
    ДИСПЛЕЙ
    Формат индикации 6 разрядов на основной шкале, 6 разрядов на дополнительной шкале
    Экран графический ЖКИ (320 х 240)
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 10оС ... 50 оС и относительная влажность 85%
    Напряжение питания 220 В/50 Гц
    Габаритные размеры 430 х 186 х 490 мм
    Масса 15 кг

  • Комплект поставки АКИП-6105

    № Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. 4-х проводный измерительный кабель с 2-мя зажимами "крокодил" 1
    4. 2-х проводный адаптер прямого подключения компонентов 1
    5. Короткозамыкатель 1
    6. Руководство по эксплуатации 1

    Дополнительная комплектация АКИП-6105:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Сортировщик компонентов (HANDLER)

  • Дополнительная комплектация АКИП-6105
