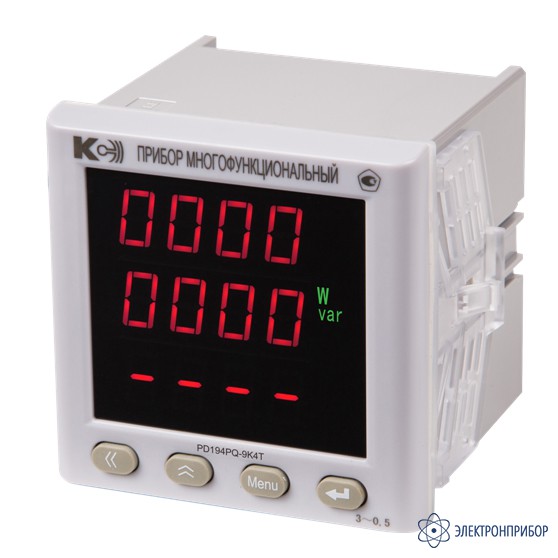

PD194PQ-9K4T — многофункциональный измеритель

Сохранить в PDF Распечатать
    • Межповерочный интервал

      120 месяцев

    • Госреестр РФ

      61535-15

    • Производитель

      КС, Россия

    Назначение многофункционального измерителя PD194PQ-9K4T:

    Многофункциональные цифровые электроизмерительные приборы PD194PQ торговой марки КС® предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения. Приборы многофункциональные PD194PQ изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин.

    Особенности многофункционального измерителя PD194PQ-9K4T:

    • Измерение и преобразование тридцати параметров электрической сети;
    • Модификации приборов с повышенной точностью измерений;
    • Модификации приборов с одним или двумя портами RS-485;
    • Работающими по протоколам Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006;
    • Скорость передачи до 38400 бит/с; - модификации приборов с портом Ethernet (протоколы ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);
    • Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
    • Наличие в приборах четырех дискретных входов, трех релейных и трех аналоговых выходов (в зависимости от модификации);
    • Одностраничные и многостраничные модификации приборов;
    • Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор.
    • Вход в меню настройки защищен паролем;
    • Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная;
    • Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
    • Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.
  • Технические характеристики многофункционального измерителя PD194PQ-9K4T:

    Характеристика, параметр Описание, значение
    Измерительные входы
    Номинальное значение(1) силы тока 1н, А 0,5; 1,0; 2; 2,5; 5,0
    Номинальное значение (1) линейного 1) нл (фазного Uho) напряжения, В 100 (57,7); 220(127); 380 (220); (380)
    Частота тока и напряжения, Гц от 45 до 55 (2)
    Допустимая кратковременная перегрузка на измерительных входах напряжения 2-Uh в течение 60 с
    Допустимая кратковременная перегрузка на измерительных входах тока По таблице 2.3
    Сопротивление входа напряжения, МОм, не менее 1
    Сопротивление входа тока, мОм, не более 20
    Схема подключения<3) 3-фазная 3-проводная или 3-фазная 4-проводная
    Питание
    Напряжение питания (1J:
    • универсальное питание напряжением 80...270 В постоянного или переменного тока
    • питание напряжением 19...50 В постоянного тока
    — 80...270 В или ~ 80...270 В, 45...55 Гц m 19...50 В
    Мощность, потребляемая от источника питания 80...270 В, не более, ВА:
    • для прибора щитового исполнения
    • для прибора исполнения на DIN-рейку
    5
    4
    Мощность, потребляемая от источника питания 19...50 В, не более, ВА:
    • для прибора щитового исполнения
    • для прибора исполнения на DIN-рейку
    4,5
    3
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора:
    • прибора щитового исполнения
    • прибора исполнения на DIN-рейку
    светодиодный
    ЖК-индикатор
    Количество строк индикатора 3
    Диапазон отображаемых значений:
    • токов (А, кА) и напряжений (В, кВ),
    • мощностей (Вт, кВт, МВт, вар, квар, Мвар, ВА, кВА, MBA)
    • коэффициента мощности
    0...9999 -9999...0...9999 -1.000...0...1.000
    Период обновления результатов измерения, с, не более 1
    Аналоговые выходы
    Количество:
    • для прибора щитового исполнения
    • для прибора исполнения на DIN-рейку
    нет, 2 или 3 <4) нет или 1 ™
    Тип (1):
    • выход тока
    • выход напряжения
    4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или А 5 мА 0-5 В, 1-5 В или 0-10 В
    Сопротивление нагрузки:
    • для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более
    • для выходов типа 0-5 мА; ±5 мА, Ом, не более
    • для выходов типа 0-5 В, 1-5 В, кОм, не менее
    • для выходов типа 0-10 В, кОм, не менее
    350
    750
    20
    20
    Цифровые порты
    Порт RS-485 1 или 2 порта (Ь), протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006, скорость от 2400 до 19200 бит/с(6> для щитового прибора,
    скорость от 2400 до 57600 бит/с для прибора на DIN-рейку,
    Порт Ethernet Нет или 1 порт 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP.
    Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с 0,2:0,5 е7’
    Релейные выходы
    Количество нет или 3 (ь)
    Нагрузка ~250 В, 5 А или гггЗО В, 5 А
    Дискретные входы
    Количество:
    • для прибора щитового исполнения
    • для прибора исполнения на DIN-рейку
    нет или 4 (5) нет или 6 (5>
    Тип «сухой контакт»
    Ток в замкнутом состоянии, мА, не более 4
    Напряжение в разомкнутом состоянии, В, не более 15
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания, корпусом, МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Тц в течение 1 минуты, кВ:
    • питание — входы, питание - выходы (кроме Ethernet), входы - выходы (кроме Ethernet), Ethernet - выходы, Ethernet - входы тока, Ethernet - дискретные входы;
    • Ethernet — питание, Ethernet - входы напряжения
    2 кВ 1,5 кВ
    Условия эксплуатации / хранения и транспортирования
    ^Температура окружающего воздуха, °С: -40...+70 / -50...+80
    Относительная влажность, %, не более 95 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более (В) 2500
    Механическая устойчивость и прочность
    Прочность при транспортировании Согласно ГОСТ 22261-94, п. 4.9.9, п. 7.34
    Устойчивость к синусоидальной вибрации Группа механического исполнения М13 согласно ГОСТ 17516.1-90, п. 2
    Устойчивость к землетрясению До 8 баллов по шкале MSK-64 по ГОСТ 17516.1-90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0-10 м над нулевой отметкой
    Безопасность и защита
    Электрическая безопасность Соответствует ГОСТ Р 52319-2005
    Пожарная безопасность Соответствует НПБ 247-97, п. 2.9, п. 2.29, 2.31
    Степень защиты, обеспеченная передней панелью:
    • для прибора щитового исполнения
    • для прибора исполнения на DIN-рейку Степень защиты обеспеченная корпусом:
    Код степени защиты по ГОСТ 14254-96: IP66 IP40 IP40
    Уровень защиты программного обеспечения СИ от непреднаме­ренных и преднамеренных изменений «С» по МИ 3286-2010
    Электромагнитная совместимость
    Электромагнитная совместимость (помехоустойчивость и помехоэмиссия) Соответствует ГОСТ Р 51522-99
    Надежность
    Средняя наработка на отказ, тыс. ч 200
    Средний срок службы, лет 25
    Межповерочный интервал, лет 8
    Размеры и масса
    Прибор типоразмера 2.
    Габаритные размеры (ширина х высота х длина), мм, не более:
    • модификация R - PD194PQ-2R4T-OD
    • модификации PD194PQ-2K(S,B,C,D,L,E,V,N)4T-DD Присоединительные размеры, мм

    Вырез в щите, мм

    120x120x70,5
    120x120x91,5
    110x110
    111x111
    Прибор типоразмера 7.
    Габаритные размеры (ширина х высота х длина), мм, не более Размеры передней панели, мм
    108x100x75
    108x45
    Прибор типоразмера 9.
    Габаритные размеры (ширина х высота х длина), мм, не более:
    • модификации R и Е - PD194PQ-9R(E)4T-DD
    • модификации PD194PQ-2K(S,B,C,D,L,E,V,N)4T-DD Присоединительные размеры, мм

    Вырез в щите, мм

    96x96x91,5
    96x96x113
    90x90
    91x91
    Масса прибора, кг, не более:
    • типоразмер 2
    • типоразмер 7
    • типоразмер 9

    0,52
    0,35
    0,43
    Масса прибора в упаковке, кг, не более 0,7
  • Комплект поставки PD194PQ-9K4T

    Наименование Количество
    1. Многофункциональный измеритель PD194PQ-9K4T 1
