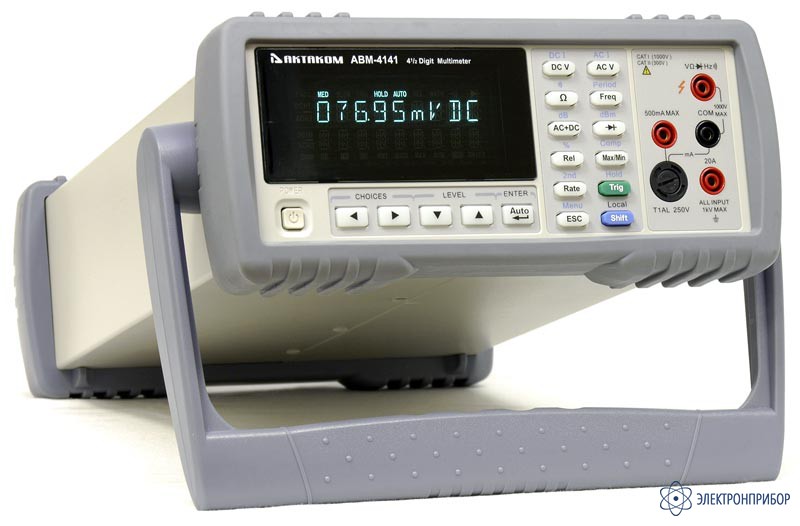

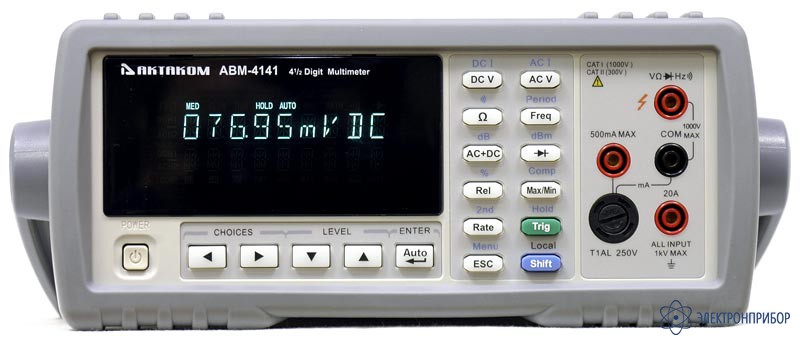

АВМ-4141 — настольный универсальный мультиметр

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение настольного универсального мультиметра АВМ-4141:

    Мультиметр АВМ-4141 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты. Прибор имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и звуковую прозвонку цепи, измерение в децибелах и т. д.

    Особенности настольного универсального мультиметра АВМ-4141:

    • ВФД дисплей. Разрядность индикатора 41/2 (21000 отсчетов);
    • 12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 – проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm;
    • TrueRMS для измерения переменного тока и напряжения;
    • Измерение постоянного напряжения с погрешностью 0,03% и с разрешением 10 мкВ;
    • Максимальная скорость 25 измерений в секунду;
    • Автоматический и ручной выбор диапазонов;
    • Фиксация максимального, минимального, среднего значений и девиации;
    • Удержание показаний;
    • Встроенные математические функции: %, dB, dBm;
    • Режим отображения:
      однострочный;
      двустрочный: постоянное и переменное напряжение, постоянный и переменный ток, переменное напряжение и частота, переменный ток и частота, текущее значение и dB/dBm, текущее значение и максимальное/минимальное значение;
    • Режим относительных измерений REL;
    • Функция компаратора HI/IN/LO;
    • Режим запуска: внутренний, ручной, по шине;

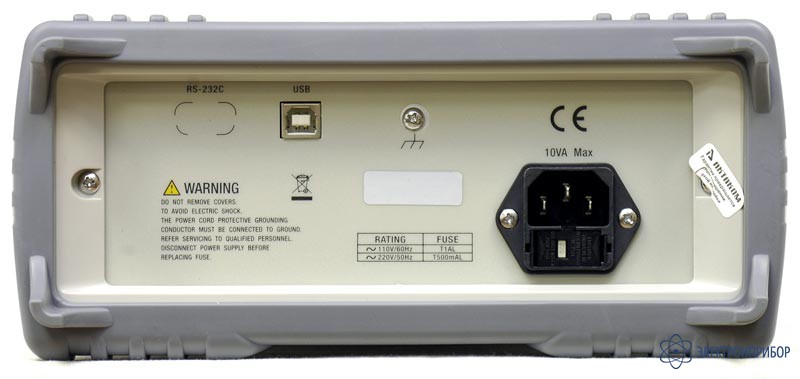

    • Интерфейс для подключения приборов к ПК: USB;
    • Поддержка SCPI комманд;
    • Тестирование диодов и прозвонка цепи.
  • Технические характеристики настольного универсального мультиметра АВМ-4141:

    Данные приведены при медленной скорости измерения.

    Скорость Медленная Средняя Быстрая
    Полная шкала и скорость измерения
    Скорость считывания (значений/сек) DCV, DCI 5 10 25
    ACV, ACI 5 10 25
    Ω 5 10 25
    AC+DC 1.2 1.4 1.5
    Частота 1 2 3.9
    Диапазон Максимальное значение Разрешение Точность (1 год) Входной импеданс
    Постоянное напряжение DCV
    200 мВ 210.00 10 мкВ ±(0.03%+0.04%) 10 МОм
    2 В 2.1000 100 мкВ ±(0.03%+0.02%) 11.1 МОм
    20 В 21.000 1 мВ ±(0.03%+0.02%) 10.1 МОм
    200 В 210.00 10 мВ ±(0.03%+0.02%) 10 МОм
    1000 В 1200.00 100 мВ ±(0.03%+0.02%) 10 МОм
    Диапазон Максимальное значение Разрешение Точность (1 год) Напряжение на нагрузке /сопротивление шунта
    Постоянный ток DCI
    2 мА 2.1000 0.1 мкА ±(0.08%+0.025%) <0.3 В/100 Ом
    20 мА 21.000 1 мкА ±(0.08%+0.020%) <0.04 В/1 Ом
    200 мА 210.00 10 мкА ±(0.08%+0.020%) <0.3 В/1 Ом
    2 A 2.1000 100 мкА ±(0.3%+0.025%) <0.05 В/10 мОм
    20 A 20.000 1 мА ±(0.3%+0.025%) <0.6 В/10 мОм
    Переменное напряжение ACV (True-rms)
    Диапазон 200 мВ 2 В 20 В 200 В 750 В
    Разрешение 10 мкВ 100 мкВ 1 мВ 10 мВ 100 мВ
    Точность (1 год) 20~50 Гц ±(1.0%+0.2%) ---
    50 Гц~20 кГц ±(0.5%+0.15%) ±(0.4%+0.05%) ±(0.8%+0.075%)
    20 кГц~50 кГц ±(1.8%+0.25%) ±(1.5%+0.1%)
    50 кГц~100 кГц ±(3.0%+0.75%) ±(3.0%+0.25%)
    Диапазон Максимальное значение Разрешение Тестовый ток Точность (1 год)
    Сопротивление (2-х/4-х проводная схема)
    200 Ом 210.00 10 мОм 0.5 мА ±(0.10%+0.05%)
    2 кОм 2.1000 100 мОм 0.45 мА ±(0.10%+0.025%)
    20 кОм 21.000 1 Ом 45 мкА ±(0.10%+0.025%)
    200 кОм 210.00 10 Ом 4.5 мкА ±(0.10%+0.025%)
    2 МОм 2.1000 100 Ом 450 нА ±(0.15%+0.025%)
    20 МОм 21.000 1 кОм 45 нА ±(0.30%+0.05%)
    Диапазон Максимальное значение Разрешение Точность (1 год) Чувствительность (синус)
    Частота
    5~10 Гц 9.9999 0.0001 Гц ±(0.05%+0.02%) 200 мВскз
    10~100 Гц 99.999 0.001 Гц ±(0.01%+0.02%) 300 мВскз
    100~100 кГц 999.99 0.1 Гц ±(0.01%+0.008%) 300 мВскз
    100 кГц~1 МГц 9999.9 10 Гц ±(0.01%+0.008%) 500 мВскз
    Параметр Значение
    Общие характеристики
    Рабочая температура и влажность 0...40 °C, ≤90%RH
    Питание 198...242 В переменного тока, частота: 47.5...63 Hz
    Потребляемая мощность ≤ 10 ВА
    Габаритные размеры 277x115x340 мм
    Вес 2,2 кг
  • Комплект поставки АВМ-4141

    Наименование Количество
    1 Настольный универсальный мультиметр АВМ-4141 1

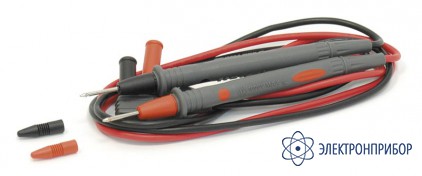

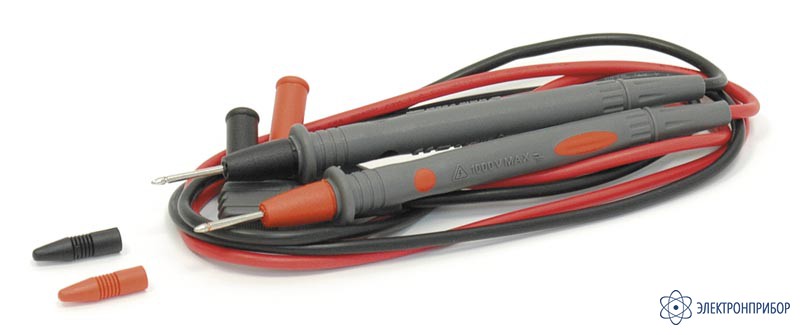

    2 Измерительные щупы (красный и чёрный) 2
    3 Кабель питания 1
    4 Запасной предохранитель 1
    5 Предохранитель 500 мА (1 в приборе) 2
    6 Предохранитель 2 А (1 в приборе) 2
    7 Руководство по эксплуатации 1
    8 Упаковочная тара 1
    9 Программное обеспечение CP210x Драйвер для виртуального COM порта 1

    Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производитлеля в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
