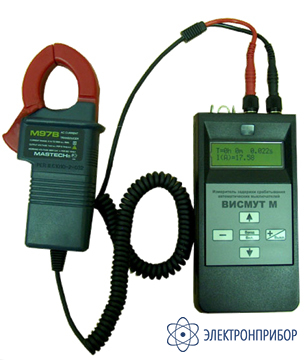

ВИСМУТ-М — электронный высокоточный 10-канальный секундомер

Код товара: 23524

    • Гарантия

      12 месяцев

    Назначение прибора ВИСМУТ-М:

    Измеритель задержки срабатывания автоматических выключателей «ВИСМУТ М» (далее - прибор) предназначен для измерения временных характеристик аппаратов защиты систем электроснабжения.
    Функции прибора:
    –  измерение времени срабатывания аппаратов защиты;
    –  измерение разности задержек замыкания и размыкания контактов трехфазных выключателей;
    –  измерение интервалов времени протекания переменного тока через проводник;
    –  измерение тока (в режиме индикации).
    Область применения – контроль временных параметров автоматических выключателей АВ и других аппаратов защиты при приёмо-сдаточных, сертификационных и эксплуатационных испытаниях. Возможно использование прибора при входном контроле АВ в составе испытательного стенда.
    Перед началом эксплуатации прибора внимательно ознакомьтесь с паспортом и руководством по эксплуатации.

  • Технические характеристики прибора ВИСМУТ-М:

    Параметр Значения
    Питание, В 2,4
    Потребляемый ток, не более, мА 120
    Диапазон измерения времени, с 0,001-9999
    Время установления рабочего режима не более, с 1
    Потребляемый ток в режиме измерения не более, мА 120
    Габаритные размеры прибора, мм 230x95x45
    Масса прибора не более, кг 0,5
    Основная погрешность измеряемого интервала времени
    (разрешение 1 мс) в диапазоне 0,001...9,999 (с) ± 5 мс
    (разр.10 мс) в диапазоне 10,00...99,99 (с) ±1 ед.мл.разряда
    (разр.100 мс) в диапазоне 100,0...999,9 (с) ±1 ед.мл.разряда
    (разр.1 с) в диапазоне 1000...9999 (с) ±1 ед.мл.разряда
    Диапазон измеряемых токов
    с токовыми с клещами М 97В, А 0,005...300
    с токовыми с клещами М 3301, А 0,005...1000
    Рабочие условия применения
    температура окружающего воздуха, °С от 0 до + 50
    атмосферное давление, кПа от 70 до 106,7
    относительная влажность воздуха, % 90 при 30 °С

  • Комплект поставки ВИСМУТ-М

    № Наименование Количество
    1. Прибор «ВИСМУТ М» 1
    2. Комплект соединительных проводов 1
    3. Паспорт и руководство по эксплуатации 1
    4. Токовые клещи переменного тока М 97В 1
    5. Элементы питания типоразмера АА 2
    6. Сумка-чехол 1
