УПА-6Р, УПА 6 Р, УПА6Р

Устройства для проверки автоматических выключателей

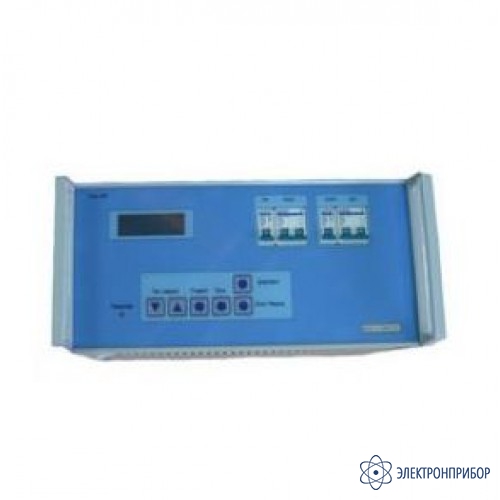

УПА-6Р — устройство для проверки автоматических выключателей

Код товара: 63821

    Назначение устройства для проверки автоматических выключателей УПА-6Р:

    Предназначено для испытания автоматических выключателей, релейных защит и других цепей низкого импеданса. В УПА компактно реализована технологическая схема проверки автоматов защиты первичным переменным током, в которую входят:

    • Нагрузочный трансформатор с переключателями ступеней согласования с нагрузкой;
    • Датчик вытекающего тока;
    • Измерительный канал и устройство индикации значений выходного тока и времени его включения;
    • Тиристорный регулятор.

  • Технические характеристики устройства для проверки автоматических выключателей УПА-6Р:

    Параметр Значение
    Максимальное выходное напряжение холостого хода, В( ± 10 %) 5,0; 10,0
    Выходной ток при температуре шин не более 40 °С, на нагрузке 0,45 · 10-3 Ом , не менее1, кА ( ± 10 %) 6,0
    Диапазоны регистрации значений выходного тока :
    Режим «10Х», А 20,0 - 500,0 500,0 - 1000,0
    Режим «1Х», А 200,0 - 6000,0
    Диапазоны регистрации времени включения выходного тока (времени срабатывания АВ) 20,0 мс - 1000,0мс 1с - 4ч 00м 00с
    Пределы допускаемых приведенных погрешностей регистрации, %
    Выходного синусоидального тока 2
    Времени в интервале (100,0-1000,0) мс 1
    Времени в интервале 1с-4ч 0,5
    Напряжение питания ( частота 50 Гц )2, В 380 ± 10%
    Порог срабатывания температурной защиты, °C 85 ± 10%
    Максимальный ток потребления, не более, А 100
    Время непрерывной работы при выходном токе 1,0 кА, не более, ч 1
    Время непрерывной работы при выходном токе 6 кА, не более, с 10
    Габаритные размеры (без гибких шин), мм : 360х220х500
    Масса, кг , не более ( без гибких шин ): 40

  • Комплект поставки УПА-6Р

    № Наименование Количество
    1 Устройство УПА-6Р 1
    2 Гибкая шина (0,75 м.) сечением 96 мм2 8
    3 Болт присоединения М8 4
    4 Руководство по эксплуатации 1
    5 Паспорт 1
