СИНУС-Т 1600А — комплект для испытания автоматических выключателей переменного тока

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 1600А:

    Комплекты СИНУС-Т 1600А​ являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений.

    Силовая часть комплекта СИНУС-Т 1600А выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу ШИМ. Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП.

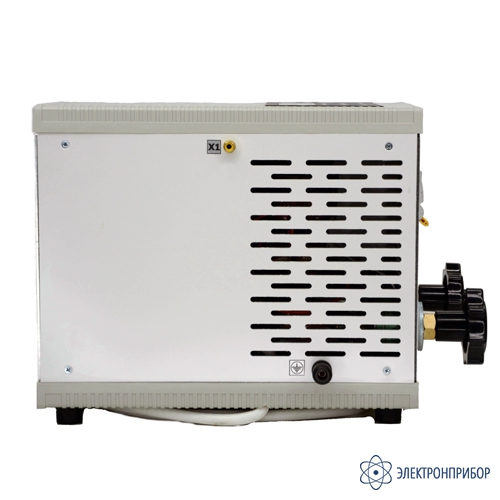

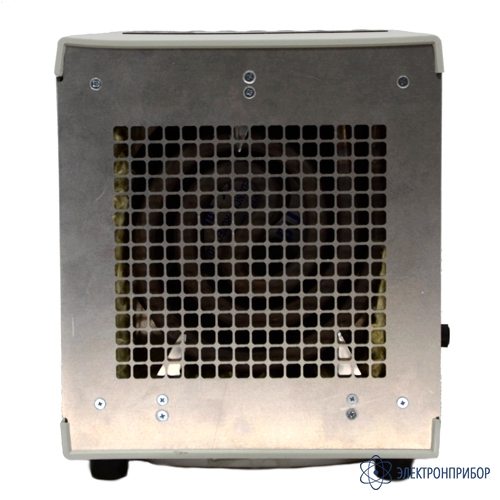

    Конструктивно комплект СИНУС-Т 1600А​ выполнен в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.

    Комплект СИНУС-Т 1600А рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125 А. В некоторых случаях при установке срабатывания максимальной токовой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.

  • Технические характеристики комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 1600А:

    Параметр Значение
    Диапазон регулирования и измерения испытательного тока, А 16 - 1600
    Форма испытательного тока синусоидальная частотой 50 Гц
    Режимы работы кратковременный (импульсный);
    длительный
    Диапазон задания и измерения длительности протекания тока в кратковременном режиме, мс 20 ... 5000
    Диапазон задания и измерения длительности протекания тока и времени отключения АВ в длительном режиме, с 0,02 ... 300
    Мощность, потребляемая комплектом из сети, кВА
    • в кратковременном режиме (Iмакс = 1600А), не более
    • в длительном режиме (Iмакс = 500А), не более
    9

    3
    Относительная погрешность измерения длительности протекания тока и времени отключения, %, не более не более ±3
    Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора

    При 200 А - 300 с;
    при 1000 А - 60 с;
    при 1600 А - 5 с

    Общие характеристики
    Питание 220+22 В частотой 50 Гц
    Сила тока в кратковременном режиме при максимальном испытательном токе (Iисп=1600 А), А не менее 40
    Максимальное значение силы тока, потребляемого из сети, А не более 40
    Время установления рабочего режима, мин не более 1
    Габаритные размеры (ДхШхВ), мм 500х200х400
    Масса, кг 18

    При необходимости испытания большого количества автоматических выключателей в системах КИП с очень малыми значениями испытательных токов расцепителей (от 1 до 200 А) изготавливается вариант комплекта СИНУС-200.

    Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования.

  • Комплект поставки СИНУС-Т 1600А

    Наименование Количество
    1 Измеритель и источник тока СИНУС-Т 1600А 1
    2 Провод силовой 0,85 м сечением 70 мм2 2
    3 Аттестат 1
