СИНУС-Т 300А — комплект для испытания автоматических выключателей переменного тока

Код товара: 52061
  • 86135-22

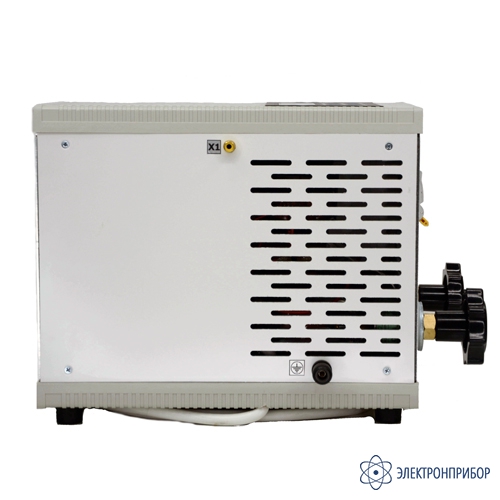

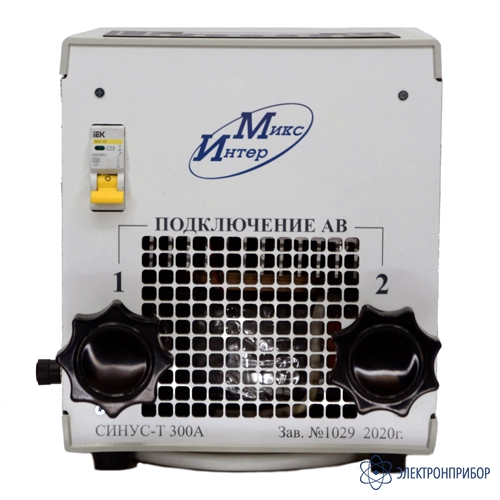

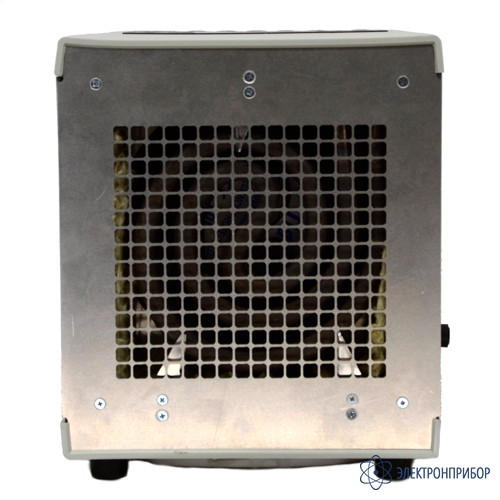

    Комплект для испытания автоматических выключателей переменного тока СИНУС-Т 300А Комплект для испытания автоматических выключателей переменного тока СИНУС-Т 300А Комплект для испытания автоматических выключателей переменного тока СИНУС-Т 300А

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      86135-22 до 13.07.2027

    Сертификаты

    Назначение комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 300А:

    Комплект СИНУС-Т 300А наиболее эффективен в тех случаях, когда необходимо испытывать большое количество АВ с малыми значениями испытательных токов расцепителей (5 - 300 А), что наиболее часто встречается в системах КИП и автоматики. Другими словами, область применения СИНУС-Т 300А для АВ с номинальным током расцепителя от 1,0 до 16 А, кроме того для тепловых расцепителей можно производить испытания АВ с номинальным током расцепителя до 63 А.

    Комплект СИНУС-Т 300А может также быть использован для настройки токовых реле РТ-40 и РТ-80 и аналогичных.

    Комплекты СИНУС являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений, т.е. требуется строго синусоидальная форма ипытательного тока.

    Силовая часть комплекта выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу широтно-импульсной модуляции (ШИМ). Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП. Форма испытательного тока синусоидальная частотой 50 Гц.

    Конструктивно комплекты выполнены в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.

    Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования.

  • Технические характеристики комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 300А:

    Параметр Значение
    Диапазон измерений установленной силы переменного тока при частоте 50 Гц, А 5...300
    Форма испытательного тока синусоидальная частотой 50 Гц
    Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений установленной силы переменного тока при частоте 50 Гц, % ± 3
    Режимы работы кратковременный и длительный
    Диапазон установки и измерений длительности протекания тока в кратковременном режиме, мс 20...5000
    Диапазон установки и измерений длительности протекания тока в длительном режиме, с 0,02...350
    Пределы допускаемой относительной погрешности установки и измерений длительности протекания тока в кратковременном режиме, % ±3
    Пределы допускаемой относительной погрешности установки и измерений длительности протекания тока в длительном режиме, % ±3
    Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора, с 20 А 350
    150 А 60
    300 А 5
    Питание, В 220+22 частотой 50 Гц
    Требования к питающей сети
    Сила тока в кратковременном режиме при максимальном испытательном токе (Iисп=300 А), А, не менее 40
    Мощность, потребляемая Комплектом, не более, кВА 6,6
    Максимальное значение силы тока, потребляемого из сети, А, не более 40
    Время установления рабочего режима комплекта, мин, не более 1
    Габаритные размеры (длина х ширина х высота), мм 330 х 220 х 235
    Масса, кг 13
    Срок службы, не менее 5 лет

  • Комплект поставки СИНУС-Т 300А

    № Наименование Количество
    1 Блок управления СИНУС-Т 300А 1
    2 Провод силовой 1 м сечением 10 мм2 2
    3 Формуляр 1
    4 Руководство по эксплуатации 1
    5 Ящик упаковочный 1
