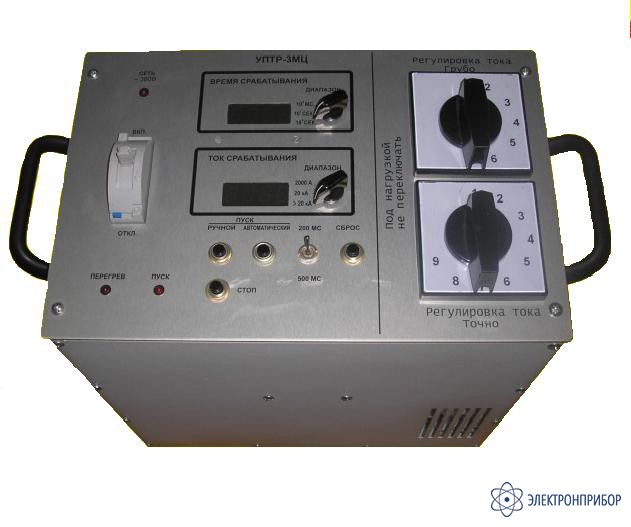

УПТР-МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 1,3 кА)

Сохранить в PDF Распечатать
    • Госреестр РФ

      28005-08

    • Производитель

      Прочие

    Назначение УПТР-МЦ:

    Устройство УПТР-МЦ предназначено для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного и постоянного тока (с номинальным током до 100 А включительно) посредством подачи определённой величины синусоидального тока частоты 50 Гц (с диапазоном выходных токов 0 - 1300 А) на расцепитель и замером времени его прохождения.
    Кроме того, устройство УПТР-МЦ может быть использовано для проверки релейных защит.

    Область применения УПТР-МЦ:

    Проверка токов и времени срабатывания мгновенных, тепловых и электронных токовых расцепителей автоматических выключателей переменного и постоянного тока, а также релейных защит.

  • Основные технические характеристики устройства УПТР-МЦ:

    Параметр Значение
    Сила формируемых токов на основных выходах Ш1-Ш2 (реальные токи на автомат) 1200 - 1500 А
    Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях, не более ±5%
    Время установления рабочего режима, не более 6 сек
    Продолжительность непрерывной работы в режиме готовности 8 часов
    Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:

    Диапазон силы тока, А Ручное управление, с Автоматическое управление, с
    100 7200 0,1 ( 0,5 )
    200 1800 0,1 ( 0,5 )
    300 800 0,1 ( 0,5 )
    500 300 0,1 ( 0,5 )
    800 90 0,1 ( 0,5 )
    1300 35 0,1 ( 0,5 )

    Примечание: Указанные режимы даны для случая нагрева трансформатора блока БН до +55°С при температуре окружающей среды +25°С.

    Регулирование тока плавное
    Минимальные токи на дополнительных выходах Кл1-Кл2, не более 1 А
    Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:

    Диапазон силы тока, А Ручное управление, с Автоматическое управление, с
    0,8 ... 80 420 0,1 ( 0,5 )
    80 ... 100 300 0,1 ( 0,5 )
    100 ... 150 120 0,1 ( 0,5 )
    150 ... 200 - 0,1 ( 0,5 )

    Время автоматического пуска 100 мс ( 500 мс)
    Форма выходного тока синус
    Коэффициент нелинейных искажений выходного тока, не более 5%
    Напряжение сети питания переменного тока 187 ... 242 В
    Частота сети питания переменного тока 49 ... 51 Гц
    Сила потребляемого тока, не более 15 A
    Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее 5 МОм
    Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее 2200 В
    Масса:
    • блока БР, не более
    • блока БН, не более

    8 кг
    10 кг
    Габаритные размеры:
    • блока БР
    • блока БН

    380 х 240 х 170 мм
    280 х 210 х 190 мм
    Рабочие условия эксплуатации комплекта:
    • температура окружающей среды
    • относительная влажность, (при температуре +25°С), не более

    +1 ... +40°С
    80 %
  • Комплект поставки УПТР-МЦ

    Комплектация устройства УПТР-МЦ:

    • Нагрузочный блок;
    • Регулировочный блок;
    • Соединители гибкие (4 шт);
    • Переходники (2 шт);
    • Руководство по эксплуатации;
    • Методика поверки.
