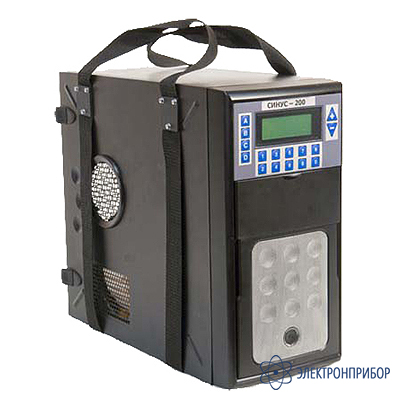

СИНУС-200 — комплект для испытания автоматических выключателей переменного тока

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение комплекта СИНУС-200:

    Комплект СИНУС-200 наиболее эффективен в тех случаях, когда необходимо испытывать большое количество АВ с малыми значениями испытательных токов расцепителей (2 - 200 А), что наиболее часто встречается в системах КИП и автоматики. Другими словами, область применения СИНУС-200 для АВ с номинальным током расцепителя от 1,0 до 16 А, кроме того для тепловых расцепителей можно производить испытания АВ с номинальным током расцепителя до 63 А.

    Комплект СИНУС-200 может также быть использован для настройки токовых реле РТ-40 и РТ-80 и аналогичных.

    Комплекты СИНУС являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений, т.е. требуется строго синусоидальная форма ипытательного тока.

    Силовая часть комплекта выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу широтно-импульсной модуляции (ШИМ). Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП. Форма испытательного тока синусоидальная частотой 50 Гц.

    Конструктивно комплекты выполнены в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.

    Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования.

  • Технические характеристики комплекта СИНУС-200:

    Параметр Значения
    Диапазон регулирования и измерения испытательного тока, А 2 - 200
    Диапазон задания и измерения длительности протекания тока:
    - в кратковременном режиме, с
    - в длительном режиме, с

    0,02 - 2,54
    0,02 - 999,99
    Максимальное значение длительности испытательного тока I=20 А, с 300
    Максимальное значение длительности испытательного тока I=100-200 А, с 60
    Максимальное значение тока, потребляемого из сети, А 20
    Напряжение питающей сети, В 220±22
    Максимальное значение мощности, потребляемой из сети:
    - в кратковременном режиме (при Iмакс = 200 А), кВА
    - в длительном режиме (при Iмакс = 20 А), А

    4.4
    0.4
    Приведенная погрешность измерения силы испытательного тока, %, не более ±3
    Относительная погрешность измерения длительности протекания тока и време­ни отключения АВ, %, не более ±3
    Габаритные размеры, мм 500 х 200 х 400
    Масса, кг 18
  • Комплект поставки СИНУС-200

    Наименование Количество
    1. Комплект СИНУС-200 1
    2. Руководство по эксплуатации 1
