САТУРН-М САТУРНМ

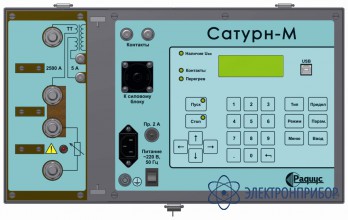

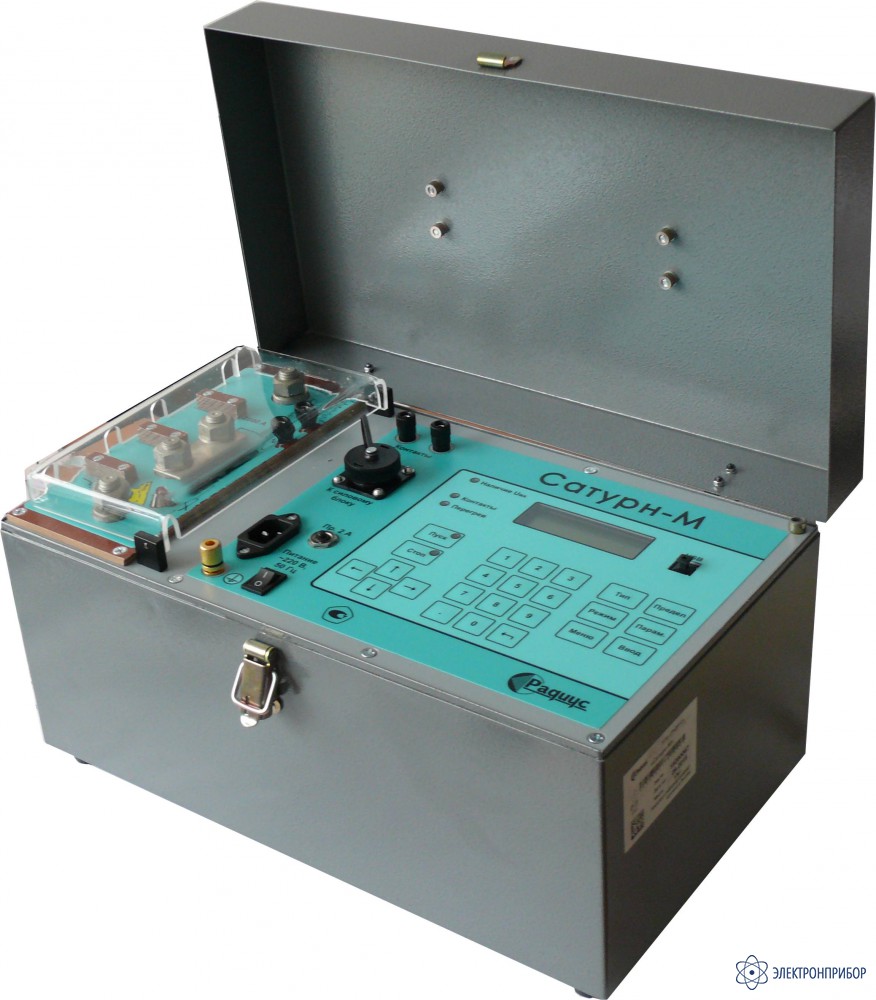

САТУРН-М — устройство для проверки автоматических выключателей (до 2 кА)

Сохранить в PDF Распечатать
  • Назначение устройства "Сатурн-М":

    Испытательное устройство "Сатурн-М" предназначено для проверки и настройки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В.

    Устройства обеспечивают возможность проверки характеристик подключенных непосредственно к электросети автоматических выключателей без нагрузочного трансформатора путем создания искусственного замыкания за местом установки проверяемого аппарата с плавным регулированием значения тока тиристорами с измерением его эффективного значения и времени отключения аппарата.

    Устройство "Сатурн-М" также обеспечивает возможность проверки характеристик автоматических выключателей совместно с нагрузочным трансформатором НТ-12, при этом оно используется для регулирования первичного тока, измерения эффективного значения вторичного тока и времени отключения проверяемого аппарата.

    Устройство "Сатурн-М" обеспечивает возможность проверки средств РЗиА присоединений 6-35 кВ вторичным током совместно с нагрузочным трансформатором, при этом оно используется для регулирования первичного тока трансформатора, измерения эффективного значения вторичного тока, установки заданной длительности протекания тока и измерения времени срабатывания защиты.

    Устройство "Сатурн-М" обеспечивает возможность проверки характеристик релейной защиты электрических присоединений 6-35 кВ первичным током без нагрузочного трансформатора от сети 380/220 В при значениях тока до 2000 А и с нагрузочным трансформатором при значениях тока до 12000 А.

    Устройство "Сатурн-М" обеспечивает возможность оценки тока короткого замыкания (КЗ) цепи фаза-нуль или фаза-фаза присоединений 380 В для выбора характеристик релейной защиты, плавких вставок и автоматических выключателей.

  • Основные технические характеристики устройства "Сатурн-М":

    Параметр Значение
    Диапазон регулирования и измерения тока в схеме без нагрузочного трансформатора, А 10 - 2000
    Диапазон регулирования первичного тока в схеме с нагрузочным трансформатором, А 0,5 - 300
    Диапазон измерения тока
    • cо встроенным трансформатором тока, А
    • с внешним трансформатором тока, кА

    10 - 2500
    0,1 - 99,99
    Диапазон задания и измерения длительности протекания тока и времени отключения аппарата, с 0,01 - 99,99
    Диапазон регулирования угла открытия тиристоров, % 1 - 100
    Диапазон задания роста угла открытия тиристоров, % 1 - 10
    Относительная погрешность измерения эффективного значения тока в рабочем диапазоне и времени измерения не менее 0,02 с, % 8
    Абсолютная погрешность измерения времени отключения аппарата и установки заданной длительности тока, не более, с 0,01xТизм + 0,01
    Напряжение питания, В/Гц 220/50
    Потребляемая мощность по цепям питания, ВA 40
    Габаритные размеры, мм, не более 400 х 235 х 230
    Масса, кг, не более 12

  • Комплект поставки САТУРН-М

    Наименование Количество
    1 Блок Сатурн-М 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
  • Дополнительная комплектация САТУРН-М

    • Есть в наличии
      6 962 руб.
      Добавить к заказу

      ЛАТР 2.5, автотрансформатор

      Автотрансформаторы ЛАТР 2.5 - 10А предназначены для плавного регулирования напряжения переменного тока частоты 50 или 60 Гц при различных электротехнических работах. Однофазные. Номинальный ток нагрузки - 10А.

    • Есть в наличии
      72 747 руб.
      Добавить к заказу

      НТ-12, нагрузочный трансформатор

      Малогабаритный трансформатор нагрузочный НТ-12 предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током до 12 кА при их наладке и проверке. Оптимальная конструкция трансформатора позволяет значительно снизить нагрузку на питающую сеть при получении больших токов, а также создать компактное и относительно легкое устройство.

    • 44 604 руб.
      Добавить к заказу

      НТ-4, нагрузочный трансформатор

      Малогабаритный нагрузочный трансформатор НТ-4 предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током до 4 кА при их наладке и проверке. Оптимальная конструкция трансформатора позволяет значительно снизить нагрузку на питающую сеть при получении больших токов, а также создать компактное и относительно легкое устройство.

    • Есть в наличии
      2 360 руб.
      Добавить к заказу

      СР, резистор согласующий

      Согласующий резистор СР предназначен для использования в схемах проверки автоматических выключателей с помощью устройства «Сатурн-М», путем включения параллельно первичной обмотке нагрузочного трансформатора с целью обеспечения надежной работы узла регулирования тока устройства «Сатурн».

    • Есть в наличии
      18 585 руб.
      Добавить к заказу

      ТМ-0,66Р-5, трансформаторный датчик тока

      Датчик тока ТМ-0,66Р-5 предназначен для питания токовых цепей устройств защиты, автоматики и контроля электроэнергетических систем переменного тока. Датчик тока может также применяться в качестве измерительного трансформатора тока при измерении значения тока, протекающего в проводнике, в частности, совместно с комплектным испытательным устройством «Сатурн-М».
