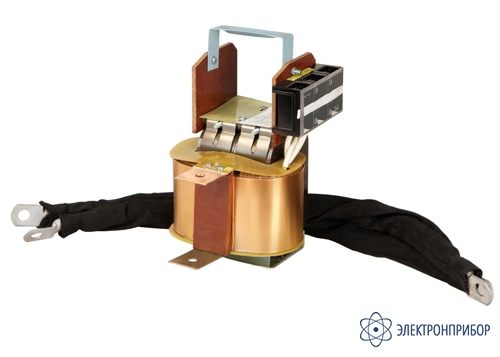

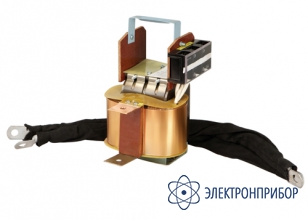

НТ-4 — нагрузочный трансформатор

Сохранить в PDF Распечатать
  • Назначение нагрузочного трансформатора НТ-4:

    Малогабаритный трансформатор нагрузочный НТ-4 предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током при до 4 кА при их наладке и проверке. Оптимальная конструкция трансформатора позволяет значительно снизить нагрузку на питающую сеть при получении больших токов, а также создать компактное и относительно легкое устройство.

    Описание нагрузочного трансформатора НТ-4:

    Трансформатор нагрузочный НТ-4 может работать как в автономном режиме, так и в составе с комплектным испытательным устройством серии Сатурн. При этом испытательное устройство обеспечивает электронную регулировку тока первичной обмотки трансформатора и задание длительности протекания тока. Кроме этого, обеспечивается автоматическое измерение тока вторичной обмотки и времени отключения защиты.

    При применении трансформатора совместно с устройством Сатурн-М обеспечивается:

    • малая нагрузка на сеть при получении больших токов;
    • электробезопасность за счет разделения первичной и вторичной цепей с гальванической развязкой;
    • отсутствие износа и подгорания контактов проверяемого аппарата за счет исключения коммутации высоких напряжений;
    • широкий диапазон выходных токов от нескольких десятков до тысяч ампер;
    • малые габариты и удобство транспортировки к месту проверки.

    Рекомендуется при измерении тока пользоваться измерительным преобразователем ТМ 0,66Р, обеспечивающим непосредственное измерение тока до 3 кА. При этом устройство Сатурн-М автоматически пересчитывает измеренное значение тока в истинное с учетом всех необходимых коэффициентов.

    Устройство комплектуется двумя токопроводами длиной 0,7 м и сечением 100 мм2.

  • Технические характеристики нагрузочного трансформатора НТ-4:

    Параметр Значение
    Напряжение питающей сети, В 220 / 380
    Потребляемая от сети мощность при номинальном токе, не более, кВА 35
    Максимальный выходной ток при длительности протекания 1 с
    (при сопротивлении нагрузки 0,4 мОм), кА
    4
    Напряжение холостого хода вторичной обмотки, В
    при 220 В
    при 380 В

    4,5
    8
    Масса трансформатора, кг, не более 22
    Габаритные размеры, мм, не более 250x190x220
    Длина токопроводов, м, не более 0,7
    Сечение токопроводов, мм2, не менее 100
  • Комплект поставки НТ-4

    Наименование Количество
    1 Трансформатор НТ-4 1
    2 Токопровод 2
    3 Паспорт 1
