РТ-2048-05 — комплект для испытаний автоматических выключателей (до 5 кА)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      30777-05

    • Производитель

      Прочие

    Назначение и область применения комплекта РТ-2048-05:

    Комплект РТ-2048-05 (наименование до сертификации РТ-2048М-2) предназначен для измерения действующего (эффективного) значения силы тока срабатывания максимальных расцепителей при испытаниях автоматических выключателей (АВ) переменного тока в сетях электроснабжения до 1000В промышленной частотой 50 Гц. Комплект РТ2048-05 может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

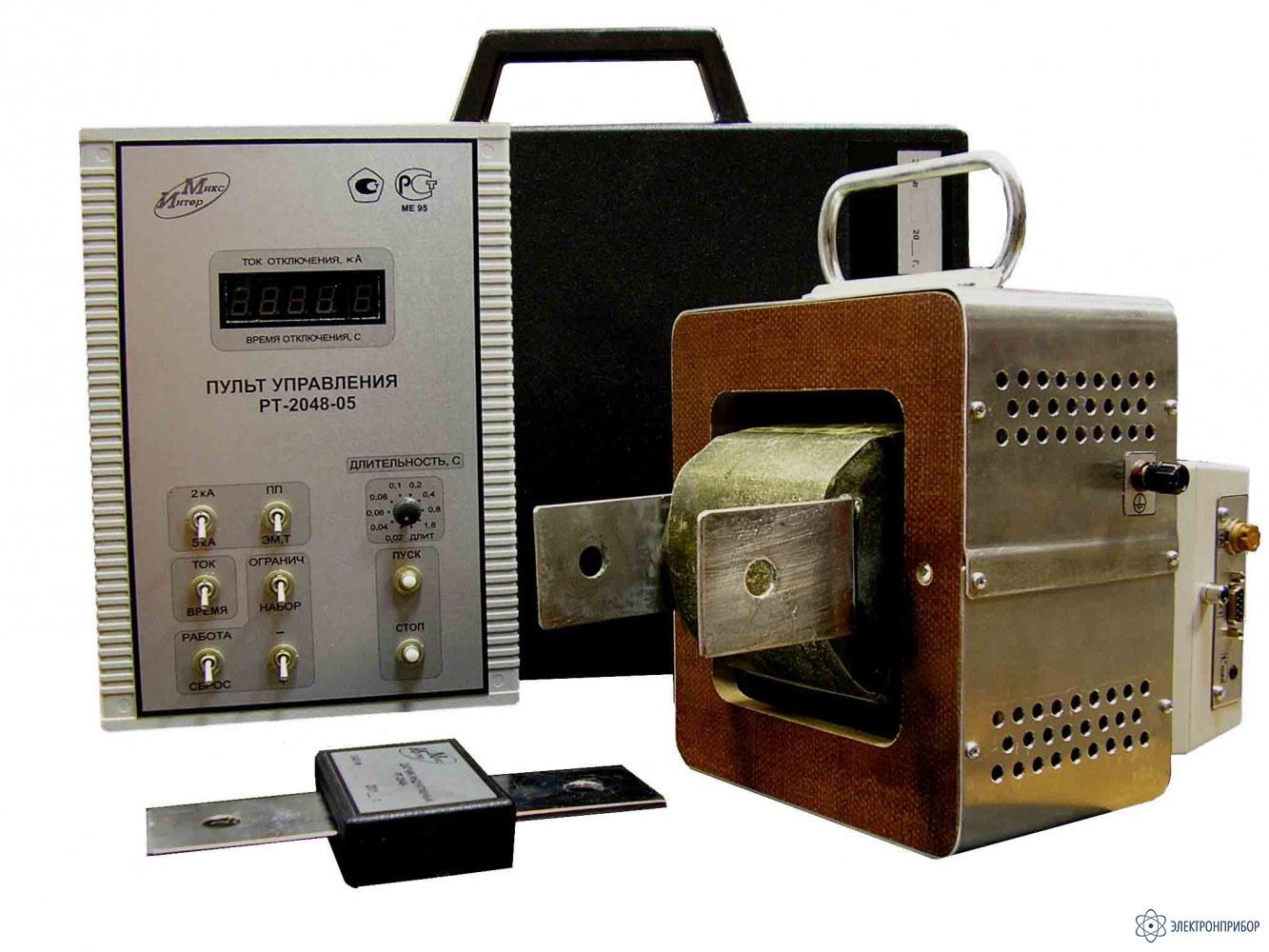

    Комплект РТ-2048-05 представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-5), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

    Комплект РТ-2048-05 обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

    Комплект РТ-2048-05 зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.022.A №22775) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.

  • Основные технические характеристики комплекта РТ-2048-05:

    Параметр Значение
    Диапазон измерения и регулирования силы тока, A 50...5000
    Поддиапазоны измерения и регулирования силы тока, А
    50...2000
    2000...5000
    Максимальное значение силы испытательного тока в импульсном режиме, А 5000
    Значение силы испытательного тока в длительном режиме (в течение 60 с) для прогрузки расцепителей АВ в режиме перегрузки, А 2500
    Максимальный ток потребления, А 120
    Максимальная потребляемая мощность (сеть 380В), кВА 45
    Диапазон задания и измерения временных интервалов, с 0,02…99,99
    Пределы приведенной погрешности измерения силы испытательного тока (от конечного значения поддиапазона), % ±5
    Пределы относительной погрешности измерения временных интервалов, % ±5
    Питание от сети, В 220±22 или 380±38
    Датчик индуктивный ДИ встроенный
    Габаритные размеры, мм:
    • Силового блока
    • Пульта управления
    • «Дипломата» с пультом управления

    285х290х200
    280х202х55
    405х370х75
    Масса, кг:
    • Силового блока
    • Пульта управления
    • «Дипломата» с пультом управления

    15
    1,2
    2
  • Комплект поставки РТ-2048-05

    Стандартная комплектация комплекта РТ-2048-05:

    • пульт управления РТ-2048, вмонтированный в дипломат;
    • силовой блок НТИ-5;
    • кабель соединительный;
    • токопроводы сечением 150 мм2 длиной 0,85 м - 2 шт;
    • кабели секундомерные - 2 шт;
    • формуляр;
    • руководство по эксплуатации;
    • свидетельство о первичной поверке.
