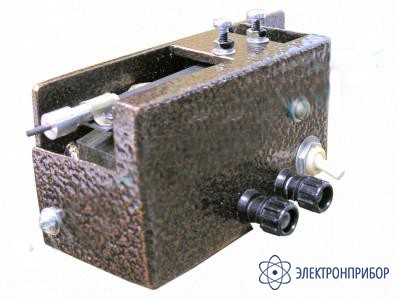

ВГ-2 — виброграф

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение вибрографа ВГ-2:

    Виброграф ВГ-2 предназначен для измерения скоростных характеристик выключателей, путем записи на протягиваемую бумагу.

    Устройство и принцип работы вибрографа ВГ-2:

    В основе прибора используется принцип резонансных колебаний плоской пружины под действием электромагнитного поля . Виброграф состоит из шасси с прижимной планкой, электромагнита, плоской пружины, пишущего элемента, крышки, тумблера. Электромагнит намотан на Ш-образном сердечника проводом 0.7 мм, число витков - 750. В пишущем элементе используются графитовый стержень М2-М4.

  • Технические характеристики вибрографа ВГ-2:

    Параметр Значение
    Максимальная амплитуда колебания, мм 25
    Частота колебаний, Гц 100 (удвоенная частота сети)
    Напряжение питания, В 12
    Габаритные размеры, мм 75х70х175
