Никта — система диагностики состояния и оценки остаточного ресурса высоковольтных выключателей

Сохранить в PDF Распечатать
  • Назначение прибора Никта:

    Система диагностики состояния выключателей "Никта" разработана для оперативной оценки технического состояния и определения остаточного ресурса высоковольтных выключателей различных типов и марок. Она позволяет контролировать основные эксплуатационные параметры:

    • Время и разновременность смыкания и размыкания главных контактов с точностью до миллисекунд
    • Вибрационные процессы в выключателе, сопровождающие процесс коммутации - динамические удары в моменты "распускания" привода, касания контактов, фиксации привода. Для каждого удара определяется амплитуда удара, частота собственных колебаний конструкции, скорость затухания колебаний
    • Скорость движения контактов в процессе коммутации (среднюю или максимальную)
    • Измерение величины, характера и времени "установления" сопротивления главных контактов выключателя с точностью до микроом
    • Ток управления приводом выключателя.

    Система "Никта" реализует два режима контроля состояния выключателя:

    1. Одновременный контроль параметров одной или трех фаз выключателя при однократной коммутации выключателя
    2. Регистрация и диагностика нескольких циклов включения-отключения трехфазного выключателя или одной фазы, моделирующих работу выключателя в реальных системах. Это позволяет более точно выявлять возможные дефекты привода выключателя.

    В программном обеспечении системы "Никта" заложен математический аппарат, позволяющий автоматически формировать статистические модели выключателей различных марок. Производится измерение параметров, например 10 хороших выключателей новой марки, система "Никта" усредняет их (параметры), и, в дальнейшем, определяет состояние и остаточный ресурс выключателей этой марки сравнивая его параметры с параметрами полученными при формировании модели. Чем больше измерений заложено в создание модели, тем точнее будут получаемые результаты.

    Уникальная особенность системы "Никта" - ее способность проводить диагностику состояния и определять остаточный ресурс выключателей различных марок.

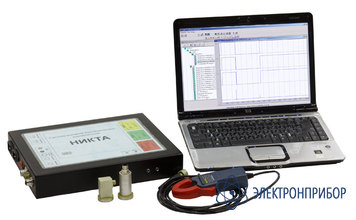

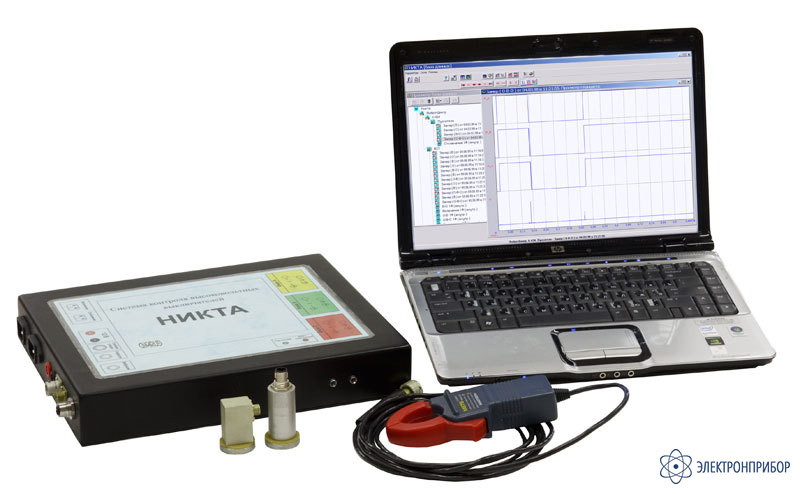

    Прибор "Никта" выполнен на базе переносного компьютера (состоит из блока управления и регистрации, датчиков, аккумулятора 12 V, переносного компьютера).

  • Технические характеристики прибора Никта:

    Технические данные и характеристики прибора соответствуют сертификату ГОССТАНДАРТА России RU.C.28.004.A№8346 об утверждении средств измерений и приведены в следующей таблице.

    Параметр Значения
    Диапазоны измерения
    Ток, А 0,1 - 35
    Виброускорение, м/с2 (пик) 0,3 - 300
    Напряжение, мВ 0,01-5000
    Сопротивление, мкОм 10 - 5000
    Погрешность измерения
    Предел основной погрешности при измерении общего уровня вибрации, % < 5
    Предел основной погрешности при измерении сопротивления, % < 5
    Неравномерность АЧХ, % < 10
    Собственные шумы
    Ток, А 0,05
    Виброускорение (пик), м/с2 0,3
    Напряжение, мкВ 10
    Сопротивление, мкОм 5
    Другие параметры
    Рабочий диапазон частот (Гц) 10 - 4000
    Спад АЧХ на граничных частотах, не более 30%
    Диапазон расчета времени смыкания/размыкания контактов, мс 10 - 5000
    Габаритные размеры прибора, не более (мм) 300 х 280 х 55
    Масса прибора, не более (кг) 3
    Масса комплекта, не более (кг) 15

    Все провода для подключения прибора к выключателю и датчиков к прибору, стандартно делаются длинной 3 или 5 м. При необходимости возможно внесение изменений по дополнительному согласованию. Комплект поставки конкретного прибора может отличатся от указанного выше.

    Убедительная просьба при заказе прибора указывать требуемую длину провода, например, 3 м или 5 м.

  • Комплект поставки Никта

    Наименование Количество
    Прибор 1
    CD (компакт диск) с программой "Никта" 1
    Кабели с зажимом типа "крокодил" для подключения к выключателю 6
    Аккумулятор 1
    Кабели для подключения аккумулятора 2
    Кабель для зарядки аккумулятора 1
    Токовый синхронизатор запуска с кабелем 1
    Вибродатчик с кабелем 1
    Датчик перемещения или датчик ускорения с кабелем 1
    Сумка (чемодан) для переноски прибора и кабелей 1
    Переносной компьютер с программным обеспечением 1
    Кабели интерфейсные для связи с ПК 1
    Паспорт на прибор 1
    Паспорт на вибродатчик 1
    Паспорт на датчик перемещения/ускорения 1
    Паспорт на аккумулятор 1
    Инструкция по эксплуатации прибора 1
    Инструкция по использованию программы 1
    Методика поверки 1
    Техническое описание 1
