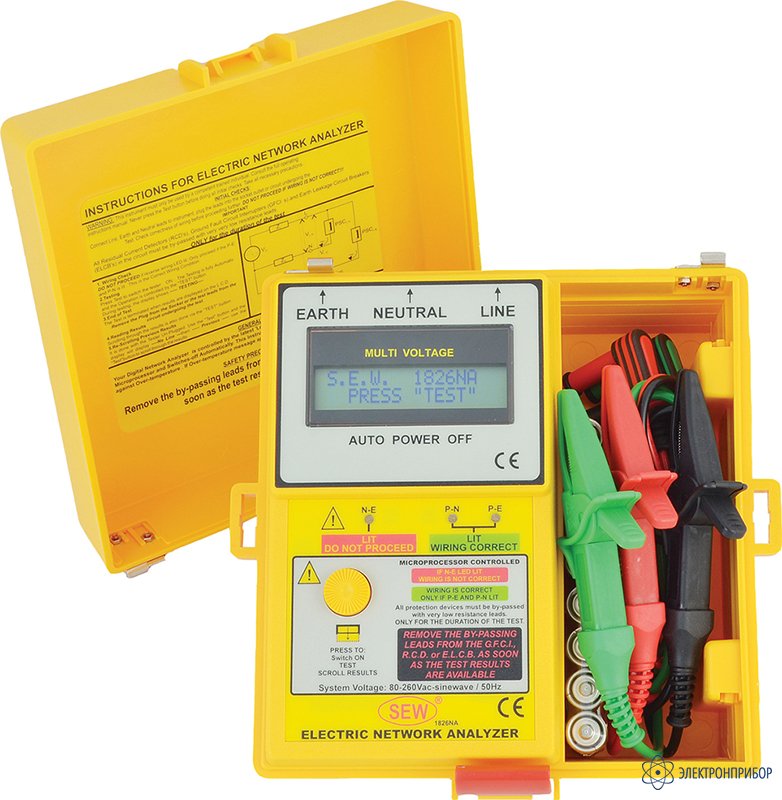

1826 NA — анализатор электрических цепей

Сохранить в PDF Распечатать
  • Назначение анализатора электрических цепей 1826 NA:

    Анализатор электрических цепей 1826 NA: Измерение напряжения «фаза-нейтраль» и «фаза-земля» без нагрузки; Измерение полного сопротивления цепи «фаза-нейтраль» и «фаза-земля» без отключения источника напряжения; Измерение сопротивления шины «фаза», включающее реактивное сопротивление источника напряжения; Измерение сопротивления шины «нейтраль»; Измерение сопротивления шины заземления, учитывающее качество контактных соединений; Вычисление ожидаемого тока короткого замыкания в цепи «фаза-нейтраль» и «фаза-земля»; Сохранение результатов измерения в памяти прибора; Защита ограничительного резистора от перегрева; Индикация правильности подключения измерительных проводов; Управление одной многофункциональной кнопкой; Встроенный микропроцессор; Батарейное питание; Низкое энергопотребление за счет использование элементов КМОП; Индикатор состояния внутренних источников питания; Автоматическое отключение питания; Место для хранения соединительных проводов; Малогабаритный; Масса 0.97 кг.

  • Технические характеристики анализатора электрических цепей 1826 NA:

    Параметр Значения
    НАПРЯЖЕНИЕ "ФАЗА-НЕЙТРАЛЬ", "ФАЗА-ЗЕМЛЯ" НА ХОЛОСТОМ ХОДУ
    Диапазон измерений 50… 275 В; 50 / 60 Гц
    Погрешность измерения ± (1% + 1 ед. мл. разр.) (210…250 В);
    ± (3% + 1 ед. мл. разр.) (< 210 В; > 250 В)
    СОПРОТИВЛЕНИЕ ЦЕПИ "ФАЗА-НЕЙТРАЛЬ", "ФАЗА-ЗЕМЛЯ"
    Диапазон измерений 0,01… 2000 Ом, автовыбор предела
    Погрешность измерения ± (3 % + 1 ед. мл. разр.) (0,05…500 Ом);
    ± (15 % + 1 ед. мл. разр.) (> 500 Ом)
    СОПРОТИВЛЕНИЕ ШИНЫ "ЗЕМЛЯ", "ФАЗА", "НЕЙТРАЛЬ"
    Диапазон измерений 0,01… 2000 Ом, автовыбор предела
    Погрешность измерения ± (3 % + 1 ед. мл. разр.) (0,05…500 Ом);
    ± (15 % + 1 ед. мл. разр.) (> 500 Ом)
    ТОК КОРОТКОГО ЗАМЫКАНИЯ В ЦЕПИ "ФАЗА-НЕЙТРАЛЬ", "ФАЗА-ЗЕМЛЯ"
    Диапазон (косвенное измерение) 0…6000 А при напряжении 230 В
    ОБЩИЕ ДАННЫЕ
    Номинальное напряжение сети 230 В ± 20 %; 50 Гц
    Максимальный ток в сети 10 А
    Индикатор 2-строчный (2 х 16) ЖКИ
    Источник питания 1,5 В х 8 (тип АА)
    Габараритные размеры 170 х 165 х 92 мм
    Масса 970 г
    Условия эксплуатации 0 °С … 40 °С; отн. влажность не более 85 %
  • Комплект поставки 1826 NA

    Наименование Количество
    1. Анализатор электрических цепей 1826 NA 1
    2. Измерительные провода "банан-крокодил" 3
    3. Батарея питания 8
    4. Плечевой ремень 1
    5. Руководство по эксплуатации 1
