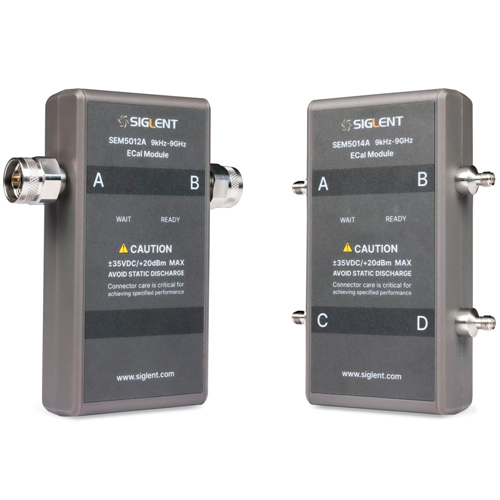

Модули электронной калибровки серии SEM5000A
Компания Siglent Technology Co., Ltd в категории измерительных аксессуаров представила серию
электронных калибровочных модулей SEM5000A. В линейке 12 базовых модификаций модулей электронной калибровки (ECal) для калибровки векторных анализаторов цепей, c возможностью гибкой конфигурации типов соединительных коннекторов.
Компактные модули электронной калибровки серии SEM5000A включают в себя 12 базовых моделей, которые охватывают диапазоны частот от 9 кГц до 4,5/ 9 ГГц, и от 100 кГц до 13,5/ 26,5 ГГц (в зависимости от модели), имеют интерфейс USB для связи с ПК и питания. В стандартном исполнении предусмотрены радиочастотные разъемы трех типов: SMA, 3,5 мм и N-тип («мама»/ female). Данные восемь модулей предназначены для двух или четырехпортовой калибровки. Модификации: SEM5002A, SEM5012A, SEM5022A, SEM5032A, SEM5004A, SEM5014A, SEM5024A,
SEM5034A.
Модули SEM5000A серии предназначены для калибровки и коррекции ошибок в анализаторах спектра (с опцией VNA) серий АКИП-4215, АКИП-4205/3, АКИП-4205/4, АКИП-4205/5 и векторных анализаторах цепей АКИП-6604, АКИП-6605. Преимущество модулей заключается в обеспечении широкой совместимости с парком СИ различных производителей, гибкости сопряжения различных ВЧ трактов.
Базовые конфигурации для заказа электронных калибровочных модулей SEM5000A
| Серия ECal | Модификация | Число портов | Тип коннектора | Код модели | Диапазон частот |
|
SEM5000A |
SEM5002A | 2 (А, В) | N-тип, female | 020 | 9 кГц…4,5 ГГц |
| SMA female | 030 | ||||
| SEM5012A | N-тип, female | 020 | 9 кГц...9 ГГц | ||
| SMA female | 030 | ||||
| SEM5022A | 3,5 мм female | 010 | 100 кГц...13,5 ГГц | ||
| SEM5032A | 3,5 мм female | 010 | 100 кГц...26,5 ГГц | ||
| SEM5004A | 4 (А, В, С, D) | N-тип, female | 020 | 9 кГц...4,5 ГГц | |
| SMA female | 030 | ||||
| SEM5014A | N-тип, female | 020 | 9 кГц...9 ГГц | ||
| SMA female | 030 | ||||
| SEM5024A | 3,5 мм female | 010 | 100 кГц...13,5 ГГц | ||
| SEM5034A | 3,5 мм female | 010 | 100 кГц...26,5 ГГц |
Пользовательские конфигурации для заказа электронных калибровочных модулей SEM5000A
| Тип коннектора | Порт А (код) | Порт B (код) | Порт C (код) | Порт D (код) |
| 3,5 мм f | 101 | 201 | 301 | 401 |
| 3,5 мм m | 102 | 202 | 302 | 402 |
| N-тип f | 103 | 203 | 303 | 403 |
| N-тип m | 104 | 204 | 304 | 404 |
| SMA f | 105 | 205 | 305 | 405 |
| SMA m | 106 | 206 | 306 | 406 |
Примечание: f... «мама» (розетка), m... «папа» (вилка). Возможны варианты модулей как с коннектором одного вида, так и комбинация коннекторов.
Традиционные методы механической калибровки требуют, чтобы оператор несколько раз подключал и отключал измеряемый прибор с помощью калибровочных устройств. Это не только увеличивает время калибровки, но также увеличивает частоту операций и вероятность человеческой ошибки. Электронные калибровочные модули серии SEM5000A выполняют калибровку за один шаг и обеспечивают большое удобство для многопортовых и производственных испытаний, что значительно уменьшает количество соединений, выполняемых в процессе калибровки, делая процесс намного проще и эффективнее. По мере уменьшения количества соединений снижается вероятность ошибки оператора, как и вероятность износа разъема, что, в свою очередь, снижает затраты на техническое обслуживание и оборудование.
