Серия АКИП-1602 – новые прецизионные источники-измерители
Торговая марка АКИП расширяет линейку измерительных приборов. Представляем прецизионные

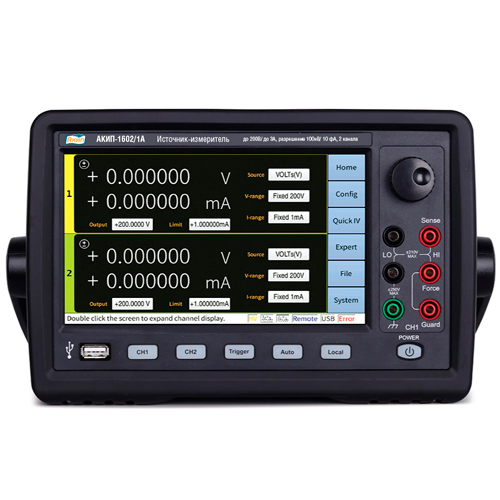

источники-измерители (SMU) серии АКИП-1602 в одноканальном и 2-х канальном исполнении. В серии представлено 7 модификаций с различным сочетанием диапазонов выходного напряжения и тока.
Новая серия АКИП-1602 4-х квадрантных прецизионных источников-измерителей (source meter unit) характеризуется высокой стабильностью и точностью воспроизведения электрической мощности постоянного тока (Источник) с одновременным измерением выходного сигнала с максимальным разрешением 6 ½ разряда (Мультиметр). Во время анализа ВАХ и испытаний ИУ прибор может быть задействован в качестве прецизионного источника (напряжение, ток, источник импульсов), и одновременно как вольтметр, амперметр и омметр. Наиболее востребовано применение новинок для характеризации компонентов в производственных приложениях, включающих тест изделий полупроводниковой архитектуры, органических материалов, современных систем энергосберегающего освещения, анализ пассивных элементов РЭА и характеристик наноматериалов и др.
Серия АКИП-1602 в зависимости от модификации обеспечивает работу в диапазоне до ±63/ ±210 В (напряжение), до ±3,3 / ±1,515 A (непрерывный ток), в режиме импульсного тока до ±10,5, выходная мощность до 38,8 Вт. Число каналов: 1 или 2 (модели с индексом А).
В первом и третьем квадрантах прибор является источником питания для подачи калиброванного напряжения и тока в нагрузку. Во втором и четвертом квадрантах устройство функционирует как электронная нагрузка для внутреннего поглощения и рассеивания энергии. При работе в функции источника питания или при отборе мощности от нагрузки значения напряжения, тока и сопротивления могут быть измерены с точностью ±0,02 % (DCV, базовая) и максимальным разрешением 100 нВ/ 10 фА/ 1 мкОм (в зависимости от модификации). Все модели оснащены большим графическим, сенсорным ЖК-дисплеем (TFT, диагональ 17см, разрешение 800 х 480).
Основные характеристики и параметры:
- максимальное быстродействие: 1М измерений/с (при разрешении 4,5 разряда);
- отображение кривых I-В, X-t и других графиков на экране;
- измерения по 2-х и 4-х проводной схеме подключения с программируемыми током и напряжением;
- работа по программе, минимальная длительность шага 1 мкс;
- встроенные программы тестирования диодов, триодов, MOS tubes, IGBT;
- встроенная функция LIMIT: поддержка 14 групп допусковых тестов Годен/ Негоден, несколько типов сортировки, режимы задания допуска;
- встроенные математические функции;
- защита от перенапряжения и перегрева ИУ (OVP / OTP);
- интерфейс: RS-232, USB, LAN.
В комплекте с источниками измерителями поставляется фирменное программное обеспечение для анализа вольтамперных характеристик (ВАХ), тестирования батарей, проведения испытаний «годен/не годен» и испытаний на соответствие установленным параметрам, тестирования солнечных панелей и других тестов.
По совокупности своих технических характеристик, функциональности, измерительным ресурсам, поддерживаемым командам программирования источники-измерители серии АКИП-1602 является вариантами замен KEITHLEY 2400 (2470/ 2410), ITECH 2800.
