Ваттметр поглощаемой мощности М3-111 внесён в Госреестр СИ РФ
Компания ЭЛЕКТРОНПРИБОР, представляет ваттметр поглощаемой мощности М3-111 Российского производства. Прибор прошёл процедуру утверждения типа и внесён в Государственный реестр средств измерений РФ под № 99088-26. Производитель сообщил о начале его серийного выпуска.
М3-111 предназначен для измерения мощности синусоидальных СВЧ-сигналов и среднего значения мощности импульсно-модулированных СВЧ-сигналов. Работа прибора основана на калориметрическом методе: СВЧ-мощность преобразуется в тепловую непосредственно в согласованной нагрузке измерительного преобразователя, после чего определяется степень её нагрева.
Измерение СВЧ-мощности до 18 ГГц
М3-111 рассчитан на работу с сигналами в широком частотном диапазоне и может применяться при разработке, настройке, испытаниях и метрологическом обеспечении радиоэлектронной аппаратуры.
Основные характеристики прибора:
- диапазон частот — до 18 ГГц;
- диапазон измеряемой мощности — от 10 мВт до 20 Вт;
- входное сопротивление — 50 Ом;
- базовая погрешность — не более 4 %;
- тип измерительного преобразователя — калориметрический;
- отображение результатов измерений в цифровой и графической форме;
- интерфейсы USB и LAN, IEEE-488 — опционально.
Для работы с импульсно-модулированными сигналами заявлена возможность измерения среднего значения мощности при импульсной мощности до 1,5 кВт и длительности импульса до 10 мкс.
Где может применяться М3-111
Ваттметр ориентирован прежде всего на радиоизмерительные и испытательные лаборатории, предприятия радиоэлектронной промышленности, разработчиков и производителей СВЧ-аппаратуры.
М3-111 может использоваться для измерения выходной мощности генераторов и других источников СВЧ-сигналов, исследования радиочастотных трактов, измерения затухания четырёхполюсников, а при использовании калиброванных антенн — для измерений уровня излучения.
Таким образом, прибор представляет интерес как для лабораторных измерений, так и для производственных и метрологических задач, где необходимо контролировать мощность СВЧ-сигналов.
Калориметрический преобразователь М5-111

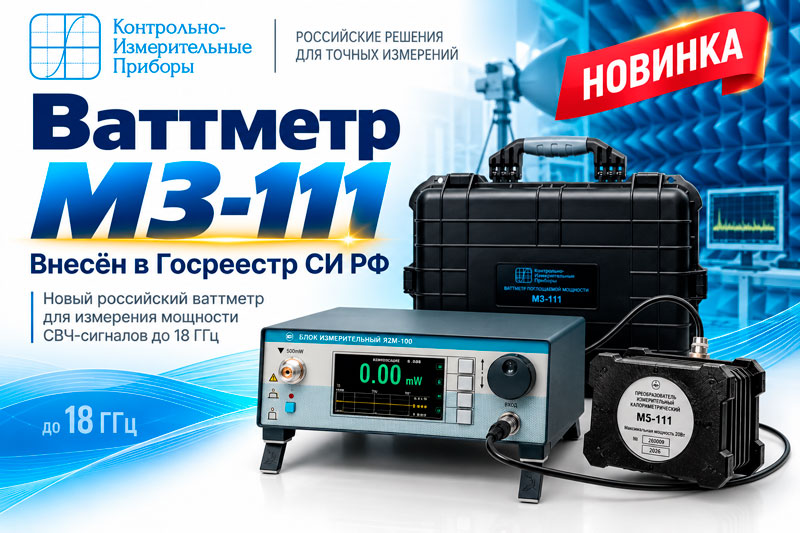

М3-111 представляет собой измерительную систему из двух основных блоков:
измерительного блока Я2М-100 с жидкокристаллическим дисплеем и измерительного калориметрического преобразователя М5-111.
Преобразование СВЧ-мощности происходит непосредственно в согласованной нагрузке М5-111. Температура нагрузки контролируется термопреобразователем, расположенным за пределами СВЧ-тракта. Такая схема лежит в основе калориметрического метода измерения мощности, реализованного в приборе.
Для удобства работы предусмотрены цифровое и графическое представление результатов, выбор времени усреднения и возможность задания коэффициента компенсации.
М3-111 получил статус средства измерений утверждённого типа
Ваттметры поглощаемой мощности М3-111 зарегистрированы в Государственном реестре средств измерений РФ под № 99088-26. В описании типа в качестве правообладателя и изготовителя указано ООО «Контрольно-Измерительные Приборы», г. Ижевск.
Наличие утверждения типа особенно важно для предприятий, испытательных и метрологических подразделений, которым требуется применение средств измерений с установленными и подтверждёнными метрологическими характеристиками.
В нормативной документации на М3-111 также указано соответствие государственной поверочной схеме для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц.
Российская разработка для радиоизмерительных задач
По информации производителя, М3-111 является собственной разработкой ООО «Контрольно-Измерительные Приборы». Компания обеспечивает производство, программное обеспечение, сервисную поддержку и обновление ПО оборудования. Гарантийный срок эксплуатации составляет 12 месяцев.
Серийный выпуск М3-111 расширяет линейку отечественного оборудования для измерения мощности СВЧ-сигналов и представляет практический интерес для предприятий, которым необходима радиоизмерительная техника российского производства.
