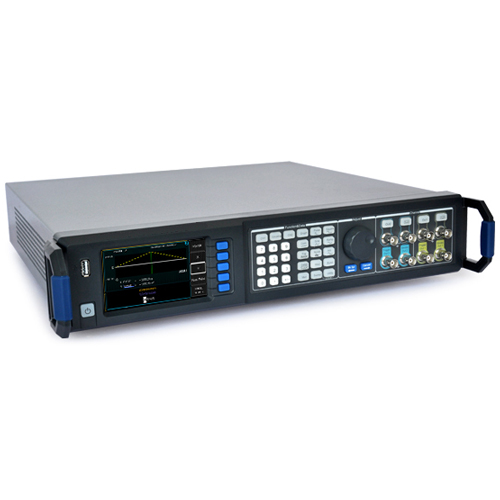

Генераторы сигналов произвольной формы, импульсов и шума АКИП-3429
Новая серия универсальных генераторов сигналов произвольной АКИП-3429 —
это семейство одно и двухканальных генераторов сигналов произвольной формы с максимальной выходной частотой до 240 МГц для гармонических колебаний и до 120 МГц для импульсных сигналов прямоугольной формы. Максимальной частота дискретизации, для создания сигналов произвольной формы, 2 Гвыб/с, максимальная длина памяти, 512 кБ, ЦАП 14-бит. Генераторы серии АКИП-3429 по своим техническим характеристикам, режимам измерений и габаритным размерам полностью идентичны генераторам 81150A известного мирового производителя Keysight Technologies, полностью совместимы по командам дистанционного управления и соответственно могут рассматриваться как его полноценная замена.
Генераторы серии АКИП-3429 объединяют 4 прибора в одном:
- генератор импульсов с прецизионными сигналами для целей аттестации и определения рабочих характеристик;
- генератор сигналов стандартной/произвольной формы для генерации программируемых сигналов сложной формы и модулированных сигналов для испытуемого устройства;
- генератор шума для создания искаженных сигналов с целью воспроизведения сценариев наихудшего случая;
- генератор кодовых последовательностей (модели с индексом ”А”).
В базовый набор сигналов генератора входят встроенные стандартные формы, такие как, сигнал синусоидальной формы, импульсный сигнал, белый гауссовский шум. Модели с индексом ”А” имеют дополнительную функцию генератора кодовых последовательностей до 120 Мбит/с и генерацию псевдослучайной двоичной последовательности (ПСДП/ PRBS).
Генераторы серии АКИП-3429 поддерживают различные виды аналоговой модуляции, качание по частоте и формирование сигналов пачек импульсов, а также расширенные двухканальные функции: отслеживание каналов, отношение и копирование, комбинация и наложение каналов.
Каждый канал генератора имеет следующие выходы: выход сигнала запуска, выход сигнала синхронизации и дифференциальные выходы. Частота, амплитуда и смещение сигнала дифференциальных выходов одинакова, разность фаз составляет 180°.
| Параметры | АКИП-3429/1 | АКИП-3429/1А | АКИП-3429/2 | АКИП-3429/2А |
| Число каналов | 1 | 1 | 2 | 2 |
| Режимы работы каналов | дифференциальный или несимметричный выход | |||
| Частотный диапазон | синусоидальная форма - 1 мкГц … 240 МГц импульсы прямоугольной формы - 1 мкГц … 120 МГц одинарный импульсный сигнал - 1 мкГц … 120 МГц пилообразная форма - 1 мкГц … 5 МГц сигналы произвольной формы - 1 мкГц … 120 МГц |
|||
| Генератор кодовых последовательностей | - | ● | - | ● |
| ЦАП | 14 бит | |||
Ключевые особенности:
- высокая производительность: максимальная частота дискретизации сигнала синусоидальной формы 2 Гвыб/с, разрешение по вертикали 14-бит;
- максимальная частота сигнала: гармонические колебания – 1 мкГц… 240 МГц;
- одинарный импульсный сигнал - 1 мкГц … 120 МГц;
- генератор кодовых последовательностей до 120 Мбит/с (модели с индексом ”А”);
- режимы работы аналоговых каналов: несимметричный или дифференциальный режим работы;
- минимальная длительность фронта/среза импульса 2,5 нс;
- режимы формирования сигналов: непрерывный, синхронизированный, по строб импульсу;
- расширенные двухканальные функции, формирование связанных по настройкам сигналов;
- поддержка различных видов модуляций, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ;
- режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы;
- режим Phase Locked – автоматическое выравнивание фазы каждого канала;
- интерфейсы: USB, LAN, GPIB.
Новая серия генераторов сигналов АКИП-3429 устанавливают стандарт для следующего поколения лабораторных приборов, предназначенных для быстрого и точного исследования поведения разрабатываемых или испытуемых устройств. Это комплексные многофункциональные устройства, которые предназначены для применения в самых различных сферах, как на этапах разработки и отладки, так и в процессе производства беспроводных устройств, радио- и электронных компонентов, в машиностроении и авионике.
