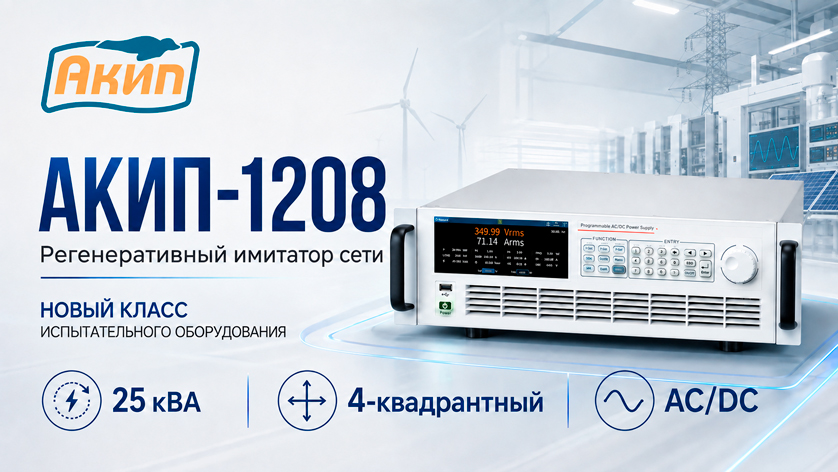

АКИП-1208 — первый регенеративный имитатор электрической сети в линейке АКИП
Компания «Электронприбор» — официальный дилер оборудования АКИП, сообщает, что продуктовая линейка АКИП пополнилась принципиально новым классом оборудования — программируемым регенеративным имитатором электрической сети АКИП-1208.
Прибор сочетает функции программируемого источника переменного и постоянного тока, имитатора параметров электрической сети и регенеративной электронной нагрузки. Благодаря четырехквадрантному режиму работы АКИП-1208 способен не только отдавать энергию в испытуемое устройство, но и принимать ее с последующей рекуперацией обратно в электрическую сеть.
Это особенно актуально при испытаниях современного силового оборудования с двунаправленным преобразованием энергии.
Высокая мощность в компактном формате
АКИП-1208 обеспечивает выходную мощность до 25 кВА при высоте корпуса всего 3U для установки в стандартную 19-дюймовую стойку.
Поддерживаются четыре основных режима работы:
- AC — источник переменного тока;
- DC — источник постоянного тока;
- AC+DC — переменное напряжение с постоянной составляющей;
- DC+AC — постоянное напряжение с наложенной переменной составляющей.
Для переменного тока доступны однофазная, трехфазная схема и режим сложения фаз.
В режиме постоянного тока прибор может работать как трехканальный источник либо с последовательным или параллельным объединением двух каналов.
Выходные параметры
Диапазоны АКИП-1208 позволяют моделировать широкий спектр режимов электропитания:
- напряжение AC — до 350 В фаза–нейтраль;
- напряжение AC — до 700 В фаза–фаза в режиме сложения фаз;
- напряжение DC — до 500 В в трехканальном режиме;
- напряжение DC — до 1000 В при объединении каналов;
- выходная частота — до 500 Гц.
Четырехквадрантный режим и рекуперация энергии
Одной из ключевых особенностей АКИП-1208 является полноценная четырехквадрантная работа.
Прибор способен функционировать как источник и как приемник энергии при различных направлениях тока и напряжения. Энергия, поступающая обратно от испытуемого оборудования, не рассеивается преимущественно в виде тепла, а возвращается в питающую сеть.
Заявленный КПД системы рекуперации достигает 90 %.
Для лабораторий и производственных испытательных комплексов это позволяет снизить энергопотребление и тепловую нагрузку при длительном тестировании мощного оборудования.
Моделирование реальной электрической сети
АКИП-1208 позволяет воспроизводить не только номинальные параметры сети, но и различные виды сетевых возмущений.
Поддерживаются:
- моделирование гармоник до 50-го порядка;
- формирование интергармоник;
- изменение амплитуды и частоты напряжения;
- создание сложных форм сигнала;
- испытания в соответствии со встроенными сценариями международных стандартов.
В приборе предусмотрена поддержка требований:
IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-27 и IEC 61000-4-29.
Отдельно реализован профессиональный режим испытаний защиты от островного режима, востребованный при тестировании оборудования распределенной энергетики и сетевых преобразователей.
Для каких задач предназначен АКИП-1208
Функциональность прибора ориентирована прежде всего на разработку, производство и испытания современного преобразовательного оборудования.
АКИП-1208 может применяться для тестирования:
фотоэлектрических и сетевых инверторов;
систем накопления электроэнергии;
бортовых зарядных устройств электромобилей;
источников бесперебойного питания;
силовых преобразователей;
оборудования распределенной энергетики;
устройств, требующих проверки устойчивости к изменениям параметров питающей сети.
Прибор также может использоваться в испытательных и аккредитованных лабораториях при проведении испытаний на электромагнитную совместимость.
Интеграция в автоматизированные испытательные системы
Для включения АКИП-1208 в автоматизированные стенды предусмотрен широкий набор интерфейсов:
USB, LAN, CAN, RS-232 и RS-485.
Поддерживаются протоколы и команды:
Modbus-RTU, SCPI и CANopen.
Это позволяет использовать прибор как самостоятельное решение либо как часть комплексной автоматизированной системы испытаний.
Альтернатива зарубежным решениям высокого класса
По совокупности параметров — мощности, плотности компоновки, возможностей моделирования сетевых возмущений и наличию режима рекуперации — АКИП-1208 относится к классу профессиональных решений, сопоставимых по назначению с оборудованием Chroma и Keysight.
Одно из заметных преимуществ новой модели — сочетание мощности до 25 кВА и компактного исполнения 3U, что особенно важно при создании многоканальных и высокопроизводительных испытательных комплексов.
Регенеративный имитатор электрической сети АКИП-1208 уже доступен для заказа в ЭЛЕКТРОНПРИБОР.
Специалисты компании помогут подобрать конфигурацию оборудования под конкретную испытательную задачу и подготовят коммерческое предложение.
