Четырёхканальный программируемый линейный источник питания АКИП-1197
Компания «Электронприбор» — официальный дилер оборудования АКИП, представляет новинку, 4-канальный программируемый линейный источник питания АКИП-1197, предназначенный для точного питания и тестирования электронных устройств в условиях лабораторий, R&D-подразделений и промышленного производства.

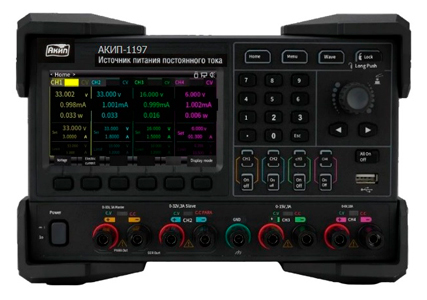

АКИП-1197
АКИП-1197 сочетает высокую стабильность выходных параметров, гибкость конфигурации каналов и развитые средства управления, что делает его универсальным решением для многоканальных измерительных и испытательных стендов.
В условиях роста требований к измерениям – от научных исследований и метрологии до разработки и серийного производства – всё больший спрос формируется на универсальные приборы, способные сочетать прецизионную точность с высокой скоростью и гибкостью. АКИП-1197 относится именно к таким решениям и по ряду параметров соответствует приборам высокого ценового сегмента.
Конфигурация каналов и электрические характеристики
Источник питания оснащён четырьмя электрически изолированными и полностью независимыми каналами, что позволяет одновременно питать несколько нагрузок с различными требованиями по напряжению и току:
- 2 канала: 0-32 В / 0-3 А,
- 1 канал: 0-15 В / 0-3 А,
- 1 канал: 0-6 В / 0-10 А,
Максимальная суммарная мощность устройства составляет 297 Вт.
Для каналов 1 и 2 реализована возможность внутреннего последовательного и параллельного соединения без внешней коммутации, что расширяет диапазон доступных напряжений или токов и упрощает конфигурацию испытательных схем.
Высокая стабильность и низкий уровень шумов
АКИП-1197 относится к классу линейных источников питания и обеспечивает низкий уровень пульсаций и шумов, что критично для чувствительных аналоговых и смешанных схем:
- пульсации напряжения - менее 350 мкВ RMS / 2 мВ p-p (20 Гц - 20 МГц);
- регулирование по сети и нагрузке - менее 0,01% + 2 мВ;
- стабилизация тока - 0,01% + 250 мкА, пульсации тока - менее 2 мА RMS.
Все каналы поддерживают дистанционное измерение (4-проводное подключение, Sense), позволяющее компенсировать падение напряжения на соединительных проводах и обеспечивать точную подачу напряжения непосредственно на нагрузку.
Управление, автоматизация и мониторинг
Источник питания оснащён 4,3-дюймовым TFT-LCD дисплеем с разрешением 480 × 272, на котором отображаются установленные и фактические значения напряжения и тока по каждому каналу, а также параметры защит OVP и OCP.
Интерфейс прибора обеспечивает быстрый доступ к расширенным функциям:
- Режим списка (List Mode) - до 512 шагов, минимальное время удержания 1 мс, встроенные шаблоны и возможность формирования произвольных профилей напряжения и тока;
- Таймер и задержки - управление последовательностью включения и выключения каналов;
- Мониторинг - контроль выходных параметров с настраиваемыми условиями срабатывания;
- Регистратор данных - запись напряжения, тока и мощности всех каналов на USB-накопитель с частотой до 8 кГц;
- Осциллографический режим - визуализация формы напряжения и тока в реальном времени;
- Встроенный веб-сервер - удалённое управление и мониторинг через браузер по сети LAN.
Поддержка SCPI-команд обеспечивает совместимость с автоматизированными измерительными системами и позволяет интегрировать источник питания в состав испытательных стендов и производственных линий.
В настоящее время проведены испытания в целях утверждения типа.
Госреестр СИ: №96305-25 до 29.08.2030 г.
Конструкция и защита
Источник питания выполнен в форм-факторе 1/2 стойки, высота - 3U
Габариты: 225 × 159,6 × 445 мм, масса - 10,5 кг.
Система защиты включает:
- защиту по перенапряжению (OVP);
- защиту по току (OCP) с настраиваемым временем срабатывания 0-1000 мс;
- защиту от перегрева (OTP);
- защиту цепей дистанционного измерения (Sense).
Применение
Многофункциональный линейный источник питания АКИП-1197, ориентированный на требовательные инженерные задачи, где важны стабильность, точность и гибкость управления, предназначен для решения широкого круга задач, включая:
- разработку и отладку электронных устройств;
- тестирование и калибровку аппаратуры;
- лабораторные измерения;
- автоматизированные испытательные системы;
- производственные и сервисные стенды.
