Новая серия GW Instek LCR-1000: портативные измерители иммитанса для точных и быстрых измерений
Компания Электронприбор, официальный дилер оборудования GW Instek, представляет новую серию портативных измерителей иммитанса LCR-1000, предназначенных для точных измерений параметров пассивных электронных компонентов в лабораторных и производственных условиях.
В серию входят 2 модели, старшая LCR-1100 имеет 8 фиксированных частот тест-сигнала от 50 Гц до 100 кГц, LCR-1010 имеет 6 фиксированных частот в диапазоне от 50 Гц до 10 кГц. Базовая погрешность составляет ± 0,2%. В новинках имеется возможность управления кнопками на передней панели или с помощью сенсорного экрана. Уровень тест-сигнала выбирается из значений 0,3 / 0,7 / 1,0 Вскз для переменного сигнала, для режима RDC используется постоянное напряжение 1 В. Измерители оснащены сенсорным ЖК- дисплеем (TFT, диагональ 7 см).
Предусмотрена возможность формирования эквивалентных схем компонента (последовательное/параллельное соединение) для автоматического измерения емкости, индуктивности, сопротивления, реактивного сопротивления, импеданса, добротности, коэффициента потерь, фазового сдвига (θ) и сопротивления постоянного тока (Rdc).
ЖК-дисплей поддерживает формат отображения «50.000», как для основного, так и вспомогательного параметра, тест компонентов выполняется в 2-х или 5-проводном режиме измерений. Приборы оснащены функцией допускового сравнения (Sorting-Pass/ Fail) и режимом записи входных данных для удовлетворения требований к измерениям различных типов компонентов.
Измерители иммитанса имеют интерфейсы USB-HID и USB-VCOM (type C). Предоставляется удобное и практичное бесплатное программное обеспечение для ПК (функция Data Logging), также доступны команды дистанционного управления (совместимые с SCPI), позволяющие создавать собственное программное обеспечение для реализации задач ДУ прибором и сбора данных.

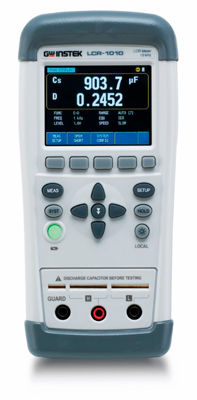

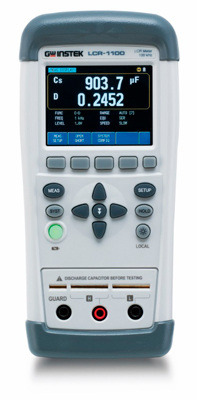

LCR-1010 LCR-1100
Технические характеристики:
| LCR-1010 | LCR-1100 | |
| Частота тест-сигнала | 50/100/120 Гц /1/ 2/10/ 50/100 кГц | 50/100/120 Гц /1/ 2/10 кГц |
| Дисплей (осн./дополн.) | 50.000 | 50.000 |
| Вых импеданс | 100Ω | 100Ω |
| Погрешность базовая | ±0,2% | ±0,2% |
| Скорость измерений | Slow: 2,5 имз./с, Fast: 10 изм./с. | Slow: 2,5 имз./с, Fast: 10 изм./с. |
| Уровень тест-сигнала | 0,3 В/ 0,7 В/1,0 Вскз (выбор) | 0,3 В/ 0,7 В/1,0 Вскз (выбор) |
| Измеряемые параметры | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd |
| Эквив. схема замещения | Series / Parallel (выбор) | Series / Parallel (выбор) |
Где применяется серия LCR-1000:
Благодаря компактному исполнению, наглядному дисплею и широким функциональным возможностям серия GW Instek LCR-1000 оптимально подходит для:
- технического обслуживания и диагностики;
- производства и входного контроля электронных компонентов;
- отделов контроля качества;
- научных лабораторий и учебных заведений.
