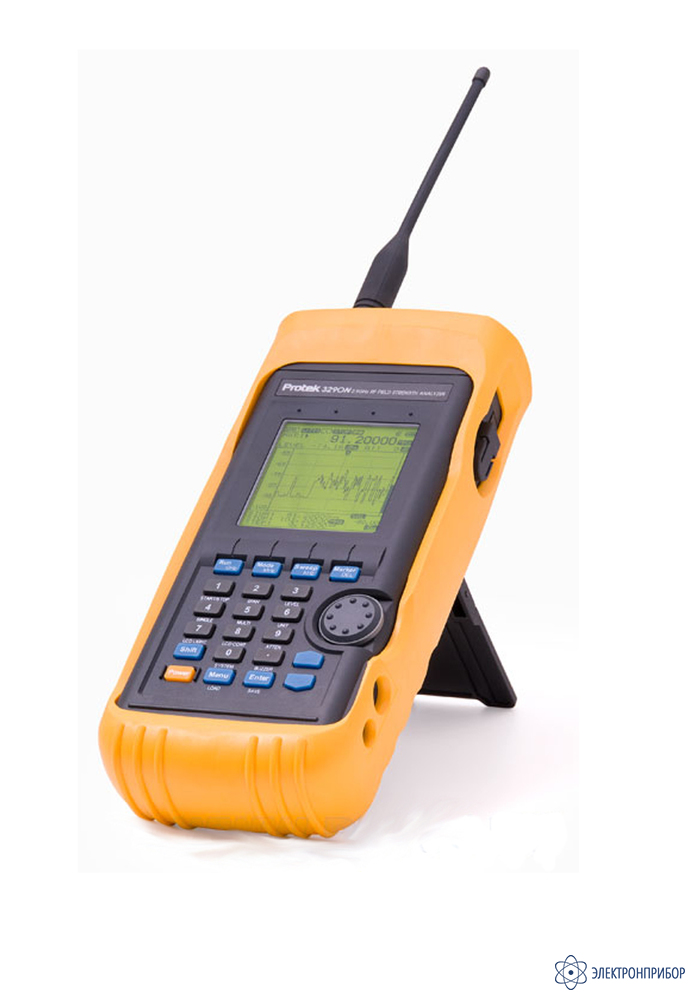

Protek 3201N — ручной анализатор напряженности электромагнитного поля

Код товара: 22259

  • Назначение анализатора напряженности электромагнитного поля PROTEK 3201N:

    Анализатор напряженности электромагнитного поля PROTEK 3201N: Частотный диапазон 100 кГц … 2060 МГц; Цифровая система ФАПЧ (±10-6); Встроенный частотомер; Одновременное отображение до 160 каналов, сохранение в памяти 50 спектрограмм; Маркерные измерения, Δ-маркерные измерения; Функции шумоподавления, регистрации максимума, копирования; Память на 50 профилей установок органов управления; Встроенная система аудио-контроля, интерфейс RS-232; Высококонтрастный ЖК-дисплей с подсветкой; Питание: автономное (9 В), через сетевой адаптер (12 В); Автоматическое выключение питания с возможностью блокировки функции; Масса 0,7 кг.

    Переносной анализатор напряженности электромагнитного поля предназначен для обслуживания телекоммуникационного оборудования, телефонных сетей сотовой связи, радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пейджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн и радиочастотных трактов.

    Анализатор измеряет сигналы, модулированные по типу узкополосной ЧМ (N-FM), широкополосной ЧМ (W-FM), АМ, АМ с использованием одной боковой полосы (SSB).

  • Технические характеристики анализатора напряженности электромагнитного поля PROTEK 3201N:

    Параметр Значения
    ЧАСТОТА
    Частотный диапазон 100 кГц…2060 МГц
    Погрешность измерения ±3x10-6
    Режим приема N-FM, W-FM, AM, SSB
    Шаг установки частоты 3,1255 кГц
    АМПЛИТУДА
    Чувствительность приема -100 дБмВт
    Погрешность измерения ±2 дБ
    ВХОД
    Максимальный входной уровень 10 дБмВт
    Входной импеданс 50 Ом
    РЕЖИМ ИЗМЕРЕНИЯ N-FM СИГНАЛА
    Частотный диапазон 1 МГц…2000 МГц
    Полоса демодуляции 12,5 кГц
    РЕЖИМ ИЗМЕРЕНИЯ W-FM/AM/SSB-СИГНАЛА
    Частотный диапазон 10 МГц…2000 МГц
    Полоса демодуляции 180 кГц при W-FM
    2,4 кГц при AM/SSB
    РЕЖИМЫ РАБОТЫ
    Режимы работы Мультирежимная индикация спектра (10/20/40/80/160 каналов), однорежимная индикация спектра, индикация разности частот, индикация результатов измерения частоты
    Режимы развертки Автоколебательная, однократная, свободная, свободная однократная
    Режимы сканирования Ручной, память каналов, поиск
    ЧАСТОТОМЕР
    Частотный диапазон 9 МГц…2000 МГц
    Разрешение 7 разрядов
    Погрешность измерения ±(3x10-6±1ед.)
    Чувствительность -70 дБмВт
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1,5 В × 6 (типа АА Ni-MH),
    12 В через автомобильный адаптер,
    11 В…16 В через сетевой адаптер (опция)
    Габаритные размеры 105 × 220 × 45мм
    Масса 0,7 кг (с антенной)

  • Комплект поставки Protek 3201N

    Наименование Количество
    Анализатор электромагнитного поля портативный PROTEK 3201N 1
    Руководство по эксплуатации 1
