ДМ — преобразователь

Код товара: 45774
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      57888-14 до 22.07.2019

    Назначение преобразователя ДМ:

    Преобразователь ДМ предназначен для измерения магнитной индукции постоянного магнитного поля.

    Описание преобразователя ДМ:

    Принцип действия ДМ основан на принципе измерения индукции магнитного поля с помощью датчика на эффекте Холла. Преобразователь содержит масштабирующий усилитель с аналоговой схемой коррекции начального смещения. Управление ДМ осуществляется микроконтроллером.

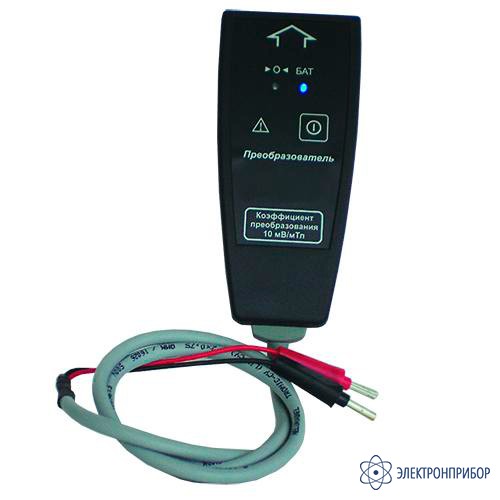

    Датчик магнитного поля размещен внутри защитного алюминиевого (немагнитного) колпачка в верхней части корпуса преобразователя. Снаружи колпачок имеет металлическую контактную поверхность в виде диска диаметром 16 мм. Чувствительный элемент расположен в середине диска на глубине около 1,7 мм. Его эффективный размер около 2 мм (в диаметре). Направление наибольшей чувствительности – перпендикулярно плоскости контактной поверхности. Питание ДМ производится от литиевого аккумулятора с встроенным контроллером заряда.

    ДМ используется с мультиметрами В7-63/1 и В7-63/2, может применяться с любым вольтметром постоянного тока (мультиметром) с пределом измерения не менее ±1 В, значением относительной погрешности измерения не более ±1 % и входным сопротивлением более 1 кОм (ток нагрузки не более 1 мА).

    Программное обеспечение отсутствует.

  • Технические характеристики преобразователя ДМ:

    Параметр Значение
    Диапазон показаний магнитной индукции, мТл от 0 до ± 100
    Диапазон измерений магнитной индукции, мТл от ± 0,1 до ± 50
    Пределы допускаемого значения абсолютной погрешности измерения магнитной индукции, мТл ± (0,1 ∙Визм + 0,02)
    ( где Визм - измеренное значение, мТл)
    Номинальный коэффициент преобразования K, мВ/мТл 10
    Выходной ток, мА, не более 1
    Питание 3,4-4,2 В, 8 мА (литиевый аккумулятор 750 мА/ч)
    Суммарное время работы от одной зарядки аккумулятора, ч, не менее 72
    Габаритные размеры корпуса (ВхШхТ), мм, не более 142 × 63 × 35
    Длина кабеля, мм, не менее 800
    Масса, кг, не более 0,35
    Средняя наработка на отказ, ч 15000
    Рабочая температура окружающего воздуха, °C от -30 до +50
    Рабочее атмосферное давление, кПа 100 ± 4
    Рабочая относительная влажность воздуха, % до 90
    Рабочее напряжение питания, В 230 ± 23
    Рабочая частота, Гц 50 ± 1
  • Комплект поставки ДМ

    Наименование Количество
    1 Преобразователь ДМ 1
    2 Паспорт 1
    3 Устройство зарядное 1
    4 Методика поверки 1
