П3-42 — измеритель уровней электромагнитных излучений

Код товара: 49189
  • 61524-15

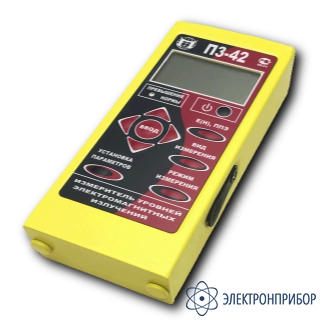

    Измеритель уровней электромагнитных излучений П3-42 Измеритель уровней электромагнитных излучений П3-42
    10 вариантов исполнения

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      61524-15 до 01.09.2025

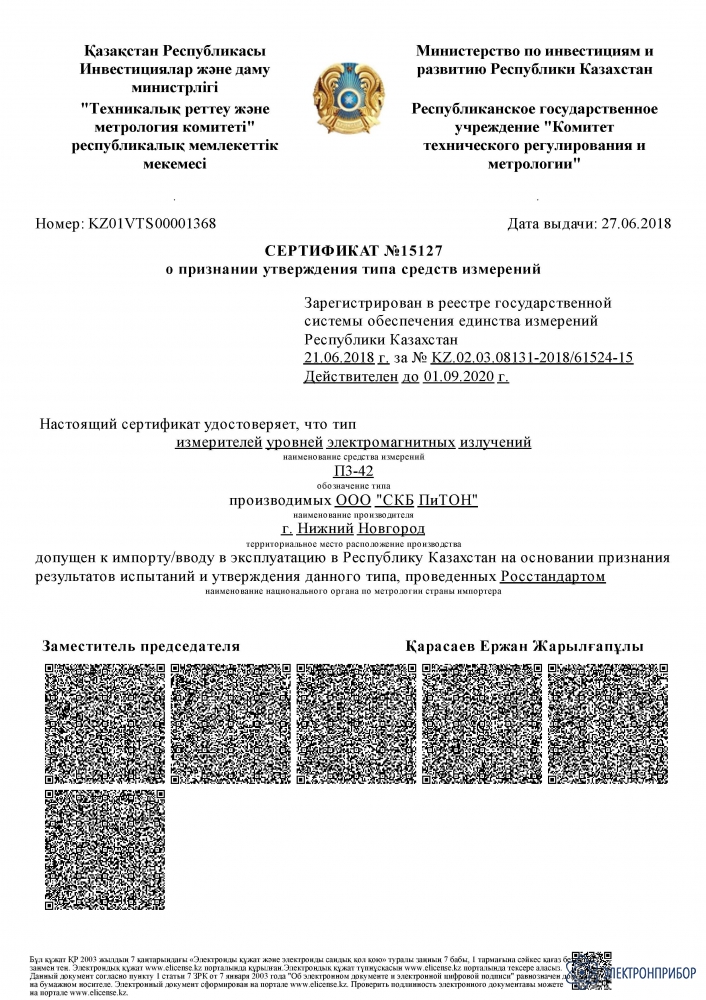

    Сертификаты

    Описание измерителя уровней электромагнитных излучений П3-42:

    В современных сотовых системах связи используются базовые станции, работающие на частотах до 95 ГГц. Измеритель уровней электромагнитных излучений П3-42 охватывает диапазон частот от 10 кГц до 95 ГГц.

    С целью решения задач точных измерений электромагнитных излучений появилась, возможность в диапазоне от 10 кГц до 40 ГГц измерять напряженности и ППЭ с погрешностью 2,0 дБ.

    Для проведения работ в условиях низких температур для антенных преобразователей АП-1 (0,3-40 ГГц) и АП-2 (0,3-95 ГГц) установлена рабочая температура от -20 °С до +55 °С.

    В П3-42 остались все функциональные возможности измерительного устройства П3-41, включая поиск максимального значения напряженности (возможность ЭМУ от радарных установок с изменяющейся диаграммой направленности), прерывистых излучений и измерение компонент напряженности поля по трём взаимно-ортогональным направлениям X, Y, Z.

    Измеритель П3-42 удовлетворяет действующим правовым и нормативным документами Госкомэпиднадзора РФ:

    • ГОСТ 12.1.006-84;
    • СанПин 2.2.4.1191-03;
    • СанПин 2.1.8/2.2.4.1383-03;
    • СанПин 2.1.8/2.2.4.1190-03;
    • СанПин 2.2.2/2.4.1340-03;
    • СанПиН 2.1.2.2645-10;
    • МР 2.1.10.0061-12;
    • "Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях".

    Соответствует требованиям национальных и международных стандартов:

    • ANSI/IEEE 95. 1;
    • FCC;
    • ICNIRP;
    • Buwal;
    • O-Norm S-1120.

  • Технические характеристики измерителя уровней электромагнитных излучений П3-42:

    Тип антенны преобразователя Диапазон частот, МГц Пределы измерения
    Напряженность Плотность потока энергии
    (ППЭ), (мкВт/см2)
    Электрическая составляющая
    Е, (В/м)    		 Магнитная составляющая
    Н, (А/м)
    Диапазон частот и пределы измерения измерителя в зависимости от использования типа антенны-преобразователя (АП)
    АП-1 (Е, ППЭ) 300 − 40000 - - 0,26 − 100000
    АП-2 (Е, ППЭ) 300 − 95000 - - 3 − 1000000
    АП-3 (Е) 0,01 − 0,03
    0,03 − 300    		 1,5 − 800
    1 − 600    		 - -
    АП-4 (Е) 0,01 − 0,03
    0,03 − 300    		 15 − 1500
    10 − 1500    		 - -
    АП-5 (Н) 0,01 − 0,03
    0,03 − 50    		 - 0,2-50
    0,05-25    		 -
    АП-6 (Е, ППЭ) 0,5 − 2000
    2000 − 5640    		 2 − 615
    1 − 450    		 - 1 − 100000
    0,5 − 50000
    Параметр Значение
    Пределы допускаемой основной погрешности измерения ППЭ и среднеквадратического значения напряженности электрического (магнитного) поля известной частоты для АП-1 ± 3,0 на уровнях от 0,26 до 1 мкВт∙см−2;
    ± 2,0 на уровнях от 1 до 100000 мкВт∙см−2
    для АП-2 ± 3,2
    для АП-3 ± 3,0 на уровнях от 1 до 3В∙м−1 для всего частотного диапазона;
    ± 2,0 на уровнях от 3 до 800 В∙м−1 для частот от 0,01 до 0,03 МГц и от 3 до 600 В/м для частот от 0,03 до 300 МГц
    для АП-4 ± 3,0 на уровнях от 10 до 30 В∙м−1 для всего частотного диапазона;
    ± 2,0 на уровнях от 30 до 1500 В∙м−1 для всего частотного диапазона
    для АП-5 ± 3,0 на уровнях от 0,2 до 0,5 А∙м−1 для частот от 0,01 до 0,03 МГц и на уровнях от 0,05 до 0,15 А∙м−1 для частот от 0,03 до 50 МГц;
    ± 2,0 на уровнях от 0,5 до 50 А∙м−1 для частот от 0,01 до 0,03 МГц и на уровнях от 0,15 до 25 А∙м−1 для частот от 0,03 до 300 МГц
    для АП-6 ± 2,4
    Пределы допускаемой дополнительной погрешности измерителя, обусловленной отклонением температуры окружающего воздуха от нормальной, в пределах рабочих температур, не должны превышать на каждые 10 °C для АП-1 ±0,6 дБ
    для АП-2 ±0,6 дБ
    для АП-3 ±1,0 дБ
    для АП-4 ±1,0 дБ
    для АП-5 ±1,0 дБ
    для АП-6 ±1,0 дБ
    Неравномерность коэффициента преобразования в рабочем диапазоне частот, не более для АП-1 4 дБ в диапазоне частот от 0,3 до 11,5 ГГц;
    9 дБ в диапазоне частот от 11,5 до 40 ГГц
    для АП-2 9 дБ в диапазоне частот от 0,3 до 95 ГГц
    для АП-3 12 дБ в диапазоне частот от 10 до 30 кГц;
    9 дБ в диапазоне частот от 30 до 100 кГц;
    5 дБ в диапазоне частот от 0,1 до 300 МГц,
    для АП-4 9 дБ в диапазоне частот от 10 до 30 кГц;
    6 дБ в диапазоне частот от 0,03 до 300 МГц,
    для АП-5 13 дБ в диапазоне частот от 10 до 30 кГц;
    8 дБ в диапазоне частот от 0,03 до 50 МГц
    для АП-6 5 дБ в диапазоне частот от 0,5 до 2000 МГц;
    9 дБ в диапазоне частот от 2000 до 5640 МГц
    Общие характеристики
    Питание две аккумуляторные батареи типоразмера R6 по классификации МЭК с напряжением 1,2 В
    Ток потребления измерителя при напряжении питания 2,4 В не превышает 15 мА без подсветки индикатора и 30 мА с подсветкой при выключенной сигнализации
    Максимальный потребляемый ток не превышает 150 мА
    Время непрерывной работы с аккумуляторными батареями не менее 65 часов с подсветкой ЖКИ и не менее 120 часов без подсветки ЖКИ
    Время наработки на отказ измерителя составляет не менее 10000 ч
    Габаритные размеры антенн-преобразователей:
    - АП-1, АП-2
    - АП-3, АП-4, АП-5, АП-6
    ∅ 64х300 мм
    ∅ 85х320 мм
    Габаритные размеры измерителя в футляре для переноски 460×330×160 мм
    Габаритные размеры измерителя в транспортной таре 506×382×156 мм
    Масса антенн-преобразователей:
    - АП-1, АП-2
    - АП-3, АП-4, АП-5
    - АП-6
    0,07 кг
    0,10 кг
    0,09 кг
    Масса устройства измерительного 0,51 кг
    Масса измеритель в футляре для переноски 4,50 кг
    Масса измерителя в транспортной таре 5,60 кг
    Условия окружающей среды
    Нормальные условия применения:
    - температура окружающего воздуха, °C
    - атмосферное давление, кПа (мм рт.ст.)
    - относительная влажность воздуха, %,
    20 ± 5;
    от 84 до 106 (от 630 до 795);
    от 30 до 80
    Рабочие условия применения с антеннами-преобразователями АП-1 и АП-2:
    - температура окружающего воздуха, °C
    - атмосферное давление, кПа (мм рт. ст.)
    - относительная влажность при 30 °C, %, не более
    от минус 25 °С до 55 °С;
    от 70 до 106,7 (от 525 до 800);
    90
    Рабочие условия применения с антеннами-преобразователями АП-3, АП-4, АП-5 и АП-6:
    - температура окружающего воздуха, °C
    - атмосферное давление, кПа (мм рт. ст.)
    - относительная влажность при 30 °C, %, не более
    от минус 10 °С до 55 °С;
    от 70 до 106,7 (от 525 до 800);
    90

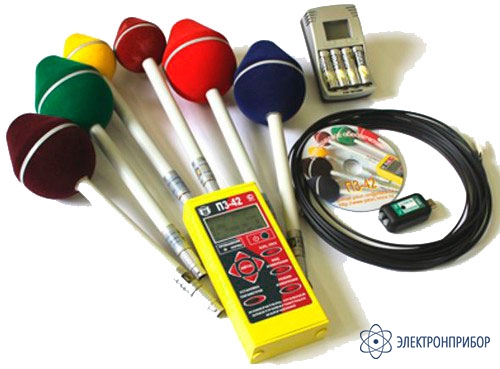

  • Комплект поставки П3-42

    № Наименование П3-42
    (АП-1,
    АП-2,
    АП-3,
    АП-4,
    АП-5,
    АП-6)    		 П3-42
    (АП-1,
    АП-2,
    АП-3,
    АП-4,
    АП-5)    		 П3-42
    (АП-1,
    АП-2,
    АП-3)    		 П3-42
    (АП-2,
    АП-3,
    АП-5)    		 П3-42
    (АП-1, АП-2)    		 П3-42
    (АП-2, АП-3)    		 П3-42
    (АП-2, АП-5)    		 П3-42 (АП-2) П3-42 (АП-6) П3-42 (АП-1)
    1 Измеритель уровней электромагнитных излучений П3-42 1 1 1 1 1 1 1 1 1 1
    2 Антенна-преобразователь АП-1 1 1 1 - 1 - - - - 1
    3 Антенна-преобразователь АП-2 1 1 1 1 1 1 1 1 - -
    4 Антенна-преобразователь АП-3 1 1 1 1 - 1 - - - -
    5 Антенна-преобразователь АП-4 1 1 - - - - - - - -
    6 Антенна-преобразователь АП-5 1 1 - 1 - - 1 - - -
    7 Антенна-преобразователь АП-6 1 - - - - - - - 1 -
    8 Кабель оптоволоконный, длина 10 м 1 1 1 1 1 1 1 1 1 1
    9 Устройство сопряжения на USB-порт 1 1 1 1 1 1 1 1 1 1
    10 Футляр 1 1 1 1 1 1 1 1 1 1
    11 Чехол 1 1 1 1 1 1 1 1 1 1
    12 Ящик 1 1 1 1 1 1 1 1 1 1
    13 Пакет 1 1 1 1 1 1 1 1 1 1
    14 Устройство зарядное 1 1 1 1 1 1 1 1 1 1
    15 Диск с программным обеспечением 1 1 1 1 1 1 1 1 1 1
    16 Формуляр 1 1 1 1 1 1 1 1 1 1
    17 Руководство по эксплуатации 1 1 1 1 1 1 1 1 1 1
    18 Свидетельство о поверке 1 1 1 1 1 1 1 1 1 1
    19 Лист упаковочный 1 1 1 1 1 1 1 1 1 1
