RD500-B , RD500 B, RD500B

Трассировка неметаллических трубопроводов

RD500-B — система для поиска полиэтиленовых водопроводов с механическим и электронным акустическими генераторами

Код товара: 41226

  • Описание системы для поиска полиэтиленовых водопроводов с механическим и электронным акустическими генераторами RD500-B:

    Локатор водопроводных труб RD500 недорогой и эффективный прибор для обнаружения заглубленных пластиковых, бетонных и других неметаллических труб. Система является автономной и портативной, не требующей внешних источников питания. Локатор RD500 может поставляться в различных сочетаниях дополнительного оборудования, в зависимости от поставленной задачи и предельного уровня рабочего давления.

    Особенности системы для поиска полиэтиленовых водопроводов с механическим и электронным акустическими генераторами RD500-B:

    Принцип действия трассоискателя пластиковых коммуникаций:

    Реализуя запатентованную технологию, передатчик TransOnde позволяет создать неразрушающую материал трубы волну давления, прохождение которой затем может прослеживаться на расстоянии до 152,5 м . Генератор волны давления TransOnde позволяет быстро ввести волну давления через пожарный гидрант, головку разбрызгивателя системы пожаротушения, патрубки измерителя расхода воды или специальный отвод в трубе. Приемник RD500 позволяет определить точное месторасположение пластиковой или бетонной трубы с помощью звуковой и визуальной индикации.

    Питание приемника осуществляется от батареи напряжением 9 В. Приемник обеспечивает получение информации о точном расположении объекта, используя стрелочный индикатор и наушники. Простая регулировка усиления позволяет настраивать чувствительность приемника для локации магистральных и местных линий.

    Характеристики локатора:

    RD500 дает лучшие результаты при поиске отдельных труб в траве, почве или под дорожным покрытием. При давлении от 2 до 5 бар и достаточной скорости потока, приемник отслеживает трубу на расстояние до 150 метров.

    Точность локации равна 25% глубины, при глубине залегания трубы до 2 метров. Она может понижаться при работе с трубами залегающими под дорожным покрытием или бетоном. Волна давления с передатчика TransOnde рассеивается и показатели пика принимаются с большей площади на поверхности.

    Диапазон локации может понизиться в местах, где труба проходит через дерево или соединяется с трубой большего размера - здесь сигнал передатчика TransOnde разделяется или ослабляется.

  • Технические характеристики системы для поиска полиэтиленовых водопроводов с механическим и электронным акустическими генераторами RD500-B:

    Параметр Значение
    Конструкция ПВХ Погодоустойчивость NEMA 3S & IP54 Выдерживает падение с 1 м. на бетон.
    Рабочие режимы Аудио; Частотный - 132 Гц - 210 Гц
    Динамический диапазон 88 дБ
    Глубина 2 м
    Сенсор Одноосный сейсмометр
    Рабочая температура От -20°C до +50°C

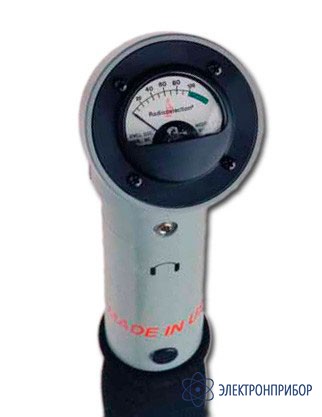

    Визуальная индикация Аналоговый стрелочный индикатор на камневом подшипнике. Показывает тренд локации (%) - Статус батареи (при включении)
    Звуковая индикация Аудио-сигнал подается через разъем наушников 3.5 мм
    Контроль усиления Ручной
    Батареи 1 x 6LR61 9V Солевая 100 часов работы (при 20°C и периодической работе)
    Размеры 132 x 25 x 12.5 см
    Вес 1.8 кг

  • Комплект поставки RD500-B

    № Наименование Количество
    1 Приемник RD500 1
    2 Электронный зонд-передатчик 1
    3 Сумка для переноски 1
    4 Сумка для принадлежностей 1
    5 Инструкция по эксплуатации на русском языке 1
    6 Наушники 1
    7 Пластина для работы с асфальто-бетонными покрытиями 1
    8 Датчик малого давления 1
    9 Датчик среднего давления 1
    10 Датчик высокого давления 1
    11 Шланг и запорный клапан 1
