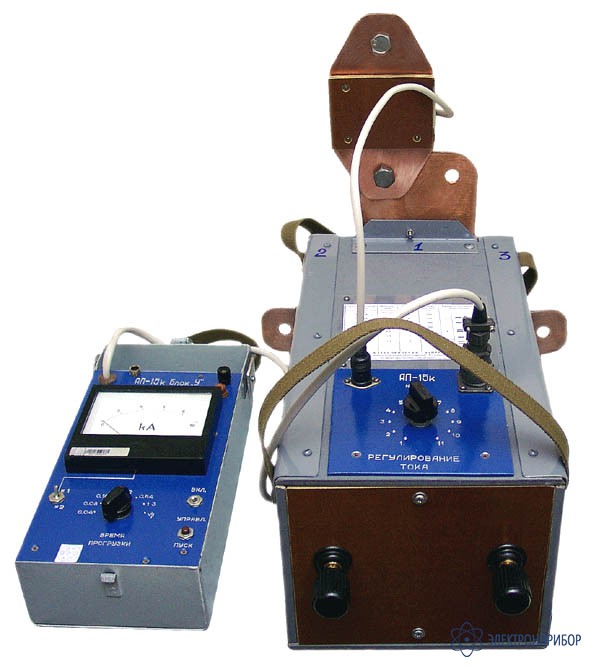

АП-15к — аппарат прогрузочный (до 15 кА)
Код товара: 20320-
Назначение:
Аппарат прогрузочный АП-15к предназначен для проверки действия автоматических выключателей и устройств релейной защиты с токами отсечки в диапазоне от 1 до 15 кА.
-
Технические характеристики аппарата АП-15к:
Параметр Значение Напряжение питающей сети однофазного переменного тока, В / Частота, Гц 200 - 415 / 50 Максимальное выходное напряжение, В, не более 5 Максимальный выходной ток при работе штатными нагрузочными концами на автомат с электромагнитным расцепителем, кА, не менее 15 Приведенная погрешность измерения выходного тока, %, не более 5 Габаритные размеры, мм: - блок управления
- силовой блок
240х160х170
420х340х280Масса, кг: - блок управления
- силовой блок
2,5
40Аппарат пригоден для проверки автоматических выключателей с полупроводниковыми расцепителями. Регулирование выходного тока осуществляется переключением обмоток нагрузочного трансформатора, подключением прибора к сети по схеме фаза-ноль или фаза-фаза и схемой соединения прогрузочных концов (параллельно, последовательно или параллельно-последовательно). Выходная форма тока близка к синусоидальной.
Блок управления формирует фиксированные интервалы времени (от 0,04 до 1,3сек) включения нагрузочного трансформатора, а так же имеет возможность ручного управления.
-
