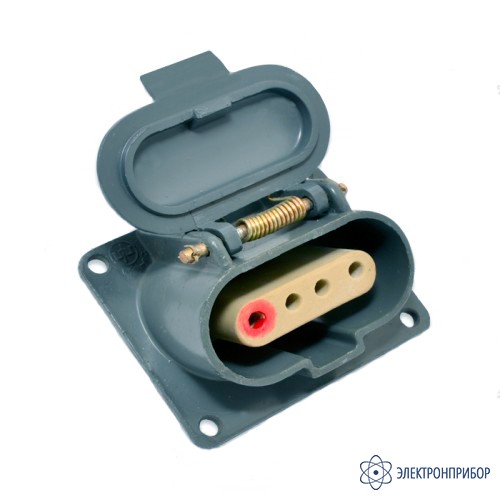

ШЩ 4х15 5ДК.573034 — щитовая розетка

Код товара: 20556
    • Гарантия

      1 год

    Назначение щитовой розетки ШЩ 4х15 5ДК.573034:

    Разъемы (соединители штыревые (штекерные) четырехконтактные) ШК, ШЩ 4х15, 4х25, 4х32, 4х60, 4х100 А предназначены для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 60Гц при напряжении до 400В (амплитудное значение).

    Соединители (разъемы питания) предназначены для объемного монтажа (распайка разъемов), подсоединение жил кабеля к контактам производится с помощью винтов.

    Фиксация сочлененного положения розетки кабельной с розеткой кабельной ШК-ШК 4х15А, 4х25, 4х32А производится с помощью ручек-скобок и специальных выступов, расположенных на корпусах.

    Фиксация щитового и кабельного (разъёмов) соединителей ШЩ-ШК 4х25, 4х60, 4х100А, а также кабельных вилки и розетки ШК-ШК 4х60, 4х100А обеспечивает крышка.

    Область применения щитовой розетки ШЩ 4х15 5ДК.573034:

    Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания), в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.

    Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).

    Преимущества разъемов ШК-ШЩ:

    • Основной отличительной чертой электрических разъёмов ШК-ШЩ 15, 25, 60, 100А, является высокая перегрузочная способность (до 3-х крат). Например, электроразъём на ток 25А легко выдерживает нагрузку в 50А, а разъём на ток 60А до 150А;
    • Корпус разъёма из алюминиевого сплава выдерживает значительные механические нагрузки в условиях УХЛ1 по ГОСТ15150, что обеспечивает стабильную работу при внешних температурах от +50 до -50 °С. Высокую коррозионную защиту гарантирует полимерное порошковое покрытие корпуса;
    • Длительный ресурс сочленений-расчленения, а также низкое контактное сопротивление (до 0,005 Ом) обеспечивает гальваническое никелирование контактной пары. В отличии от пластмассовых соединителей стойки к УФ излучениям.
  • Основные технические характеристики щитовой розетки ШЩ 4х15 5ДК.573034:

    Параметр Значение
    Тип соединителя розетка
    Исполнение щитовое
    Изолятор керамика
    Сила тока на контакт, А 15
    Диаметр применяемого кабеля, мм 10-30
    Диаметр контактов, мм 5
    Номинальное напряжение, В 380
    Максимальное напряжение, В 400
    Частота тока, Гц 50
    Степень защиты по ГОСТ 14254-96 IP54
    Климатическое исполнение по ГОСТ 15150-69 УХЛ
    Рабочая температура воздуха, °С -50 - +50
    Относительная влажность при 25°С 98%
    Число сочленений-расчленений в обесточенном состоянии 1000
    Минимальная наработка на отказ, ч 30000
    Число контактов 4
    Сопротивление на контактах, Ом, не более 0,005
    Сочленение со следующими продуктами Вилка кабельная ШК 4x15 6ДК 266017
    Сопротивление изоляции, МОм, не менее:
    - в нормальных климатических условиях
    - при воздействии тепла
    - при длительном воздействии влаги
    - при кратковременном воздействии влаги

    500
    100
    5
    30
    Масса 0,6 кг
  • Комплект поставки ШЩ 4х15 5ДК.573034

    Наименование Количество
    1 Щитовая розетка ШЩ 4х15 5ДК.573034 1
