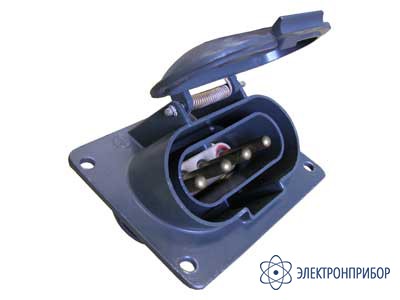

ШЩ 4х15-В(ф) — щитовая вилка

Код товара: 52717
    • Гарантия

      12 месяцев

    Назначение щитовой вилки ШЩ 4х15-В(ф):

    Разъем щитовая вилка ШЩ 4х15-В(ф)​ предназначен для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 50 Гц при напряжении до 400 В (амплитудное значение).

    Соединители (разъёмы питания) предназначены для объемного монтажа (распайка разъёмов) , подсоединение жил кабеля к контактам производится с помощью винтов.

    Фиксация сочлененного положения вилки кабельной с розеткой кабельной ШК-ШК 4х15А, 4х25, 4х32А производится с помощью ручек-скобок и специальных выступов, расположенных на корпусах.

    Фиксация щитового и кабельного (разъёмов) соединителей ШЩ-ШК 4х25, 4х60, 4х100А, а также кабельных вилки и розетки ШК-ШК 4х60, 4х100А обеспечивает крышка.

    Покрытие контактов: никелированное.

    Покрытие корпуса: порошковая краска, черный цвет.

    Область применения щитовой вилки ШЩ 4х15-В(ф):

    Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания) , в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.

    Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).

  • Технические характеристики щитовой вилки ШЩ 4х15-В(ф):

    Параметр Значение
    Тип соединителя вилка
    Исполнение щитовое
    Изолятор керамика
    Сила тока на контакт, А 15
    Диаметр контактов, мм 5
    Диаметр применяемого кабеля, мм 10
    Номинальное напряжение, В 380
    Максимальное напряжение, В 400
    Частота тока, Гц 60
    Степень защиты по ГОСТ 14254-96 IP54
    Климатическое исполнение по ГОСТ 15150-69 УХЛ
    Рабочая температура воздуха, °С ±50
    Относительная влажность при 25°С 98%
    Число сочленений-расчленений в обесточенном состоянии 1000
    Минимальная наработка на отказ, ч 30000
    Сопротивление на контактах, Ом, не более 0,005
    Сочленение со следующими продуктами Розетка кабельная ШК 4х15-Р(ф)
    Сопротивление изоляции, МОм, не менее:
    - в нормальных климатических условиях
    - при воздействии тепла
    - при длительном воздействии влаги
    - при кратковременном воздействии влаги

    500
    100
    5
    30
    Масса, кг 0,6
  • Комплект поставки ШЩ 4х15-В(ф)

    Наименование Количество
    1 Щитовая вилка ШЩ 4х15-В(ф) 1
