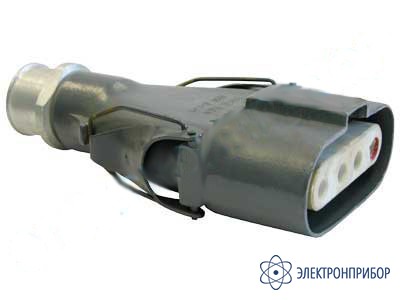

ШК 4х25 5ДК.573009 — кабельная розетка

Код товара: 20549
    • Гарантия

      1 год

    Назначение кабельной розетки ШК 4х25 5ДК.573009:

    Разъем кабельная розетка ШК 4x25 5ДК.573009 предназначен для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 50 Гц при напряжении до 400 В (амплитудное значение).

    Область применения кабельной розетки ШК 4х25 5ДК.573009:

    Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления и в передвижных энергоустановках, в металлургии, на железнодорожном транспорте для подключения пековых вагонов, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.

    Разъемы ШЩ, ШК предназначены для объемного монтажа, подсоединение жил кабеля к контактам производится с помощью винтов.

    Фиксация сочлененного положения кабельного с кабельным разъемом производится с помощью ручек-скоб и специальных выступов, расположенных на корпусах.

    Фиксацию сочлененного положения щитового с кабельным разъемом обеспечивает крышка.

  • Технические характеристики кабельной розетки ШК 4х25 5ДК.573009:

    Параметр Значение
    Сила тока на контакт, А 25
    Диаметр контактов, мм 7
    Изолятор керамика
    Номинальное напряжение, В 380
    Максимальное напряжение, В 400
    Частота тока, Гц 50
    Степень защиты по ГОСТ 14254-96 IP54
    Климатическое исполнение по ГОСТ 15150-69 УХЛ
    Рабочая температура воздуха, °С ±50
    Относительная влажность при 25°С 98%
    Число сочленений-расчленений в обесточенном состоянии 1000
    Минимальная наработка на отказ, ч 30000
    Сопротивление на контактах, Ом, не более 0,005
    Сопротивление изоляции, МОм, не менее:
    - в нормальных климатических условиях
    - при воздействии тепла
    - при длительном воздействии влаги
    - при кратковременном воздействии влаги

    500
    100
    5
    30
  • Комплект поставки ШК 4х25 5ДК.573009

    Наименование Количество
    1 Кабельная розетка ШК 4х25 5ДК.573009 1
