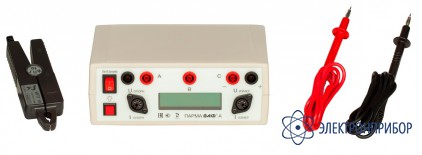

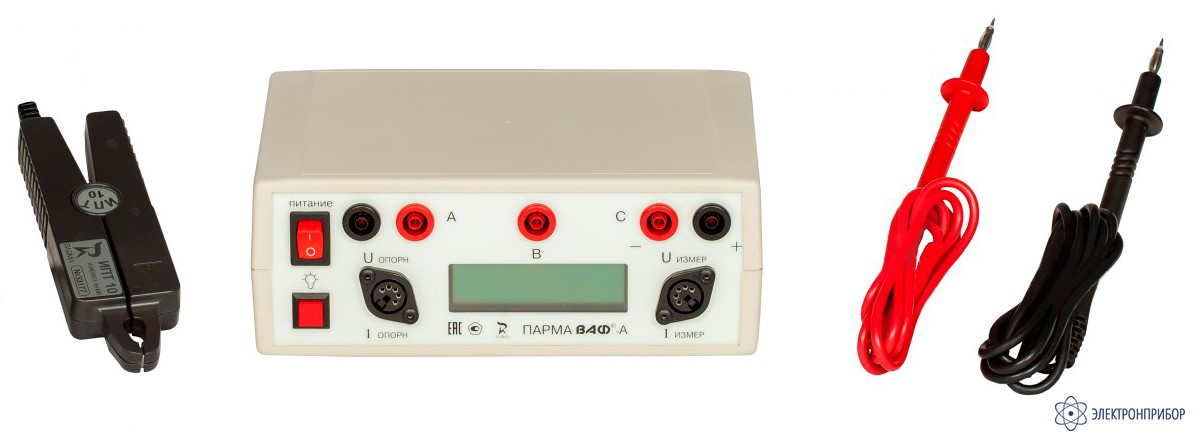

Парма ВАФ-А-1 — вольтамперфазометр (с одними клещами)

Код товара: 20201
  • Назначение вольтамперфазометра ВАФ-А

    Вольтамперфазометр ПАРМА ВАФ-А может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, накладке фазочувствительных схем релейной защиты.

    Вольтамперфазометр ВАФ-А обеспечивает измерение:

    • напряжения постоянного тока;
    • действующего значения напряжения и силы переменного тока синусоидальной формы;
    • частоты переменного тока;
    • угла сдвига фаз между напряжением и током;
    • угла сдвига фаз между напряжением и напряжением;
    • угла сдвига фаз между током и током; активной и реактивной мощности.

    А также прибор ВАФ-А служит для определения последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380В.

    Отличительные особенности вольтамперфазометра ВАФ-А

    • полная автоматизация выбора режима работы и диапазона измерений;
    • универсальное питание;
    • большая продолжительность работы при автономном питании;
    • удобство работы с труднодоступными токоведущими цепями;
    • высокая чувствительность по току без «врезки» в токовые цепи;
    • 2-х строчный ЖКИ-дисплей с подсветкой для одновременного отображения до 4-х измеряемых параметров;
  • Технические характеристики вольтамперфазометра Парма ВАФ-А

    Параметр Значение
    Предельное значение напряжения, которое может быть показано на дисплее не менее 600 В
    Входное сопротивление каналов напряжения не менее 1 МОм
    ВАФ выдерживает перегрузку в течение 1 минуты по напряжению 2•Uк
    (Uк – конечное значение диапазона измеряемого напряжения)
    ВАФ выдерживает перегрузку в течение 1 минуты по току 2•Iк
    (Iк – конечное значение диапазона измеряемой силы тока.)
    Раскрытие магнитопровода клещей 8 мм.
    Время установления рабочего режима не более 6 с.
    Потребляемая мощность от сети переменного тока – не более 3 В А
    от встраиваемых источников постоянного тока – не более 0,5 Вт.
    Среднее время восстановления работоспособного состояния 8 чаc.
    Средняя наработка на отказ не менее 6000 чаc.
    Средний срок службы не менее 10 лет
    Масса измерительного блока – не более 1 кг
    измерительного блока опорных и измерительных клещей, упакованных в сумку - не более 2,5 кг.
    Габаритные размеры измерительного блока – не более 190х70х160 мм
    измерительного блока опорных и измерительных клещей, упакованных в сумку сумку)– не более 320х100х180
    Параметр Ед.
    изм.
    Диапазон измерения Пределы допускаемой
    основной погрешности
    при измерении
    относительной, %
    абсолютной
    приведенной 1), %
    Напряжение постоянного тока, U В от 0 до 460 δ=±[1+0,1(Uк/Uи –1)]
    Действующее значение напряжения переменного тока. Uскз В от 0 до 460 δ=±[1+0,1(Uк/Uи –1)]
    Действующее значение силы переменного тока. I А от 0 до 10 δ=±[1+0,1(Iк /Iи –1)]
    Частота измеряемого напряжения, fu Гц от 45 до 65 δ=±0,12)
    Частота измеряемой силы тока, fi Гц от 45 до 65 δ=±0,13)
    Угол сдвига фаз между током и током, φii градус от минус 180 до 180 Δ=±3,63)
    Угол сдвига фаз между током и током, φuu градус от минус 180 до 180 Δ=±3,64)
    Угол сдвига фаз между напряжением и током, φui градус от минус 180 до 180 Δ=±3,65)
    Угол сдвига фаз между током и напряжением, φiu градус от минус 180 до 180 Δ=±3,65)
    Активная мощность, P Вт от 0 до 4600 γ=±35)
    Реактивная мощность,Q вар от 0 до 4600 γ=±35)
    где - Uк (Iк) – конечное значение диапазона измерения напряжения (силы тока),
    где - Uи (Iи) – измеренное значение напряжения (силы тока).
    1) За нормирующее значение принимается конечное значение диапазона измерения.
    2) При действующем значении напряжения переменного тока не менее 2 В.
    3) При действующем значении силы переменного тока не менее 100 мА.
    4) При действующем значении напряжения переменного тока не менее 30 В.
    5)При действующем значении напряжения переменного тока не менее 30 В и действующем значении силы переменного тока не менее 100 мА.
    Параметр Значение
    Нормальные условия применения ВАФ по ГОСТ 22261 Номинальная температура окружающего воздуха плюс 20 °С плюс 20 °С
    Допускаемое отклонение температуры окружающего воздуха ±5 °С
    Относительная влажность воздуха от 30 до 80 %
    Атмосферное давление от 84 до 106 кПа.
    Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261 при следующих рабочих условиях применения Температура окружающего воздуха от минус 20 до плюс 55 °С
    Относительная влажность воздуха 90 % при 30 °С
    Атмосферное давление от 84 до 106,7 кПа
    По условиям транспортирования ВАФ соответствует требованиям, предъявляемым к группе 4, по ГОСТ 22261 при следующих предельных условиях транспортирования Температура окружающего воздуха от минус 25 до плюс 55 °С
    Относительная влажность воздуха 90 % при 30 °С
    Атмосферное давление от 84 до 106,7 кПа.
  • Комплект поставки Парма ВАФ-А-1

    Наименование Количество

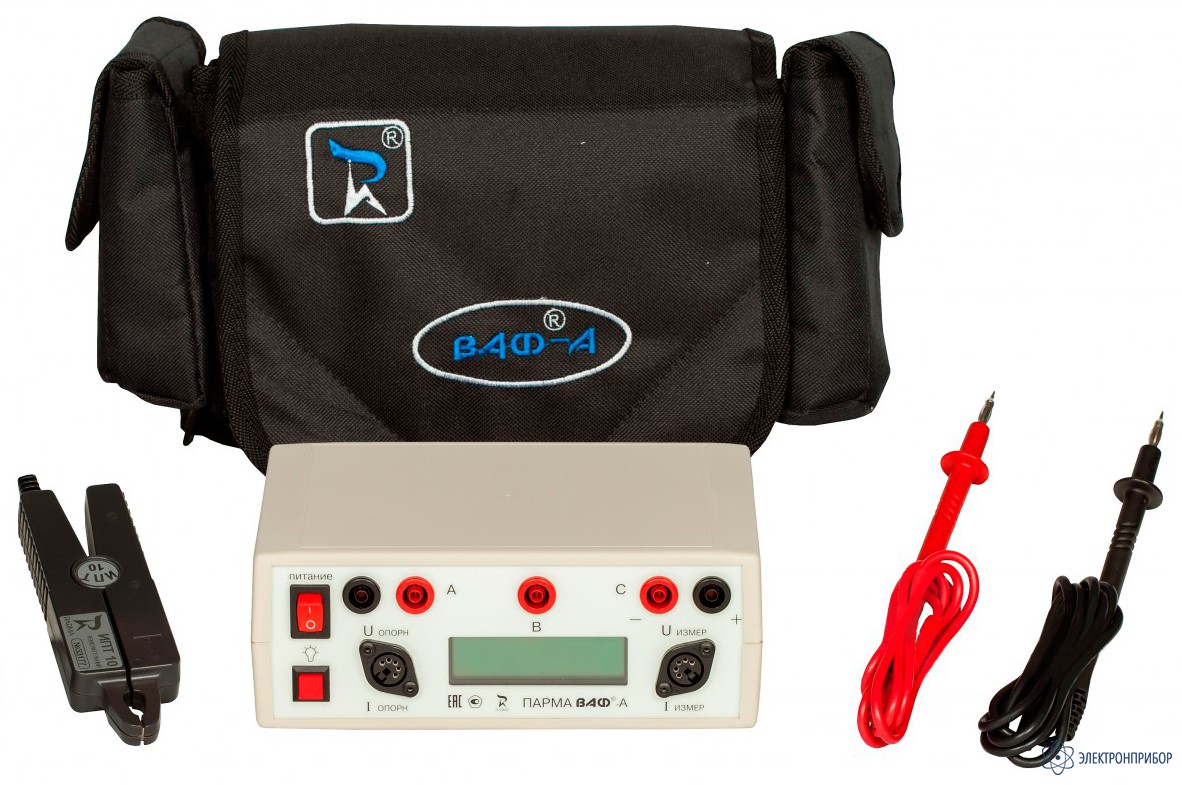

    1. Измерительный блок 1
    2. Щупы напряжения 2 пары

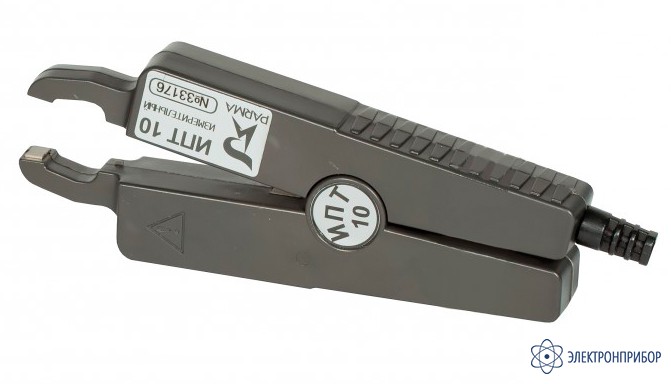

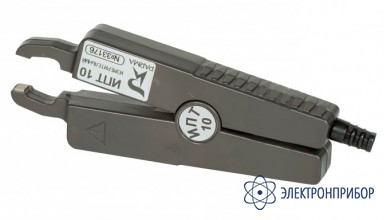

    3. Измерительные клещи 1
    4. Опорные клещи -
    5. Сетевой шнур питания 1
    6. Руководство по эксплуатации 1
    7. Формуляр 1
    8. Гальванический элемент питания типа R14Р 1

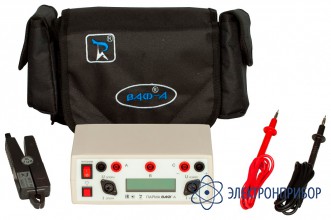

    9. Сумка 1
    10. Упаковочная коробка 1
