HPG 50 D, HPG-50-D, HPG50D

Установки для испытания основной изоляции кабеля с бумажно-масляной изоляцией

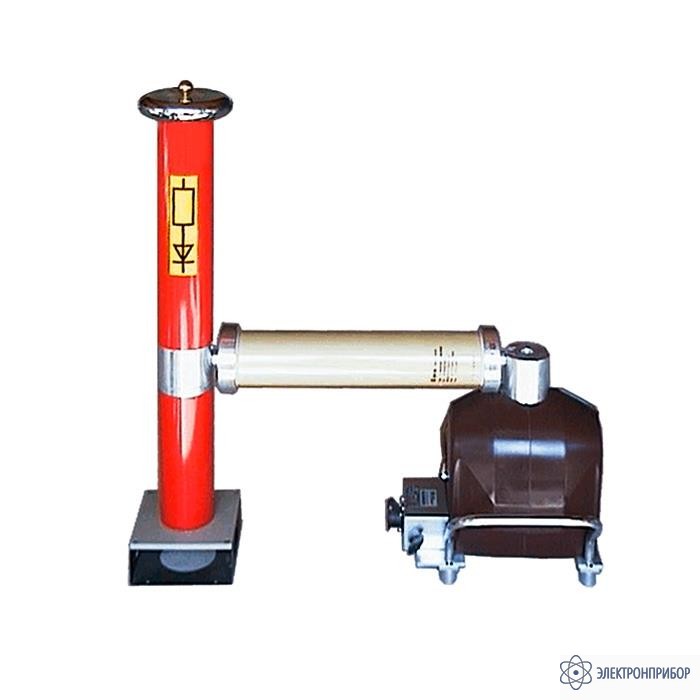

HPG 50-D — высоковольтная испытательная система

Код товара: 33867

  • Назначение высоковольтной испытательной системы HPG 50-D

    Высоковольтные испытательная система HPG 50-D подходит для проведения испытаний переменным напряжением 50 Гц, 35 кВэфф и испытаний постоянным напряжением до 110 кВ.

    Испытательная система HPG 50-D состоит из двух отдельных модулей: управляющего и высоковольтного. Данное разделение позволяет пользователю выполнять испытания на объектах без каких-либо сложностей.

    Применение высоковольтной испытательной системы HPG 50-D

    • Испытание кабелей
    • Испытание распределительных устройств
    • Испытание токовых трансформаторов
    • Испытание элементов и составных частей распредустройств

    Достоинства высоковольтной испытательной системы HPG 50-D

    • Подходит для испытаний переменным и постоянным напряжением
    • Компактный, твердоизолированный высоковольтный трансформатор
    • Отдельный высоковольтный и управляющий модули
    • Постоянно регулируемое напряжение
    • Мощная система: 1,2 кВА при продолжительной работе, до 3 кВА 60 мин. кратковременная работа

  • Технические характеристики высоковольтной испытательной системы HPG 50-D

    Параметр Значение
    Выходное постоянное напряжение 100 кВ
    Выходной ток 15 мА
    Тип трансформатора HTR 35-1
    Питание 220 В / 50 Гц
    Размеры 900х1065х450
    Вес 94

    Высоковольтный трансформатор HTR 35-1

    Параметр Значение
    Выходное напряжение 35 кВ AC ; 50 кВ DC
    Номинальный ток 17 мА DC
    Ток к.з. 50 мА DC
    Потребляемая мощность

    3,0 кВА (1 час в день); 1,2 кВА (день)

  • Комплект поставки HPG 50-D

    Наименование Количество
    Блок управления HSW 3-2 1
    Высоковольтный трансформатор 35 кВэфф 1
    Высоковольтный удвоитель 100 кВ DC 1
    Комплект кабелей 1
    Штанга заземления и разрядки 100 кВ 1
