ПН/20, ПН20, ПН 20
Установки для испытания основной изоляции кабеля с бумажно-масляной изоляцией
ПН-20 устройство испытательное
Код товара: 53023-
-
Гарантия
1.5 года
-
Производитель

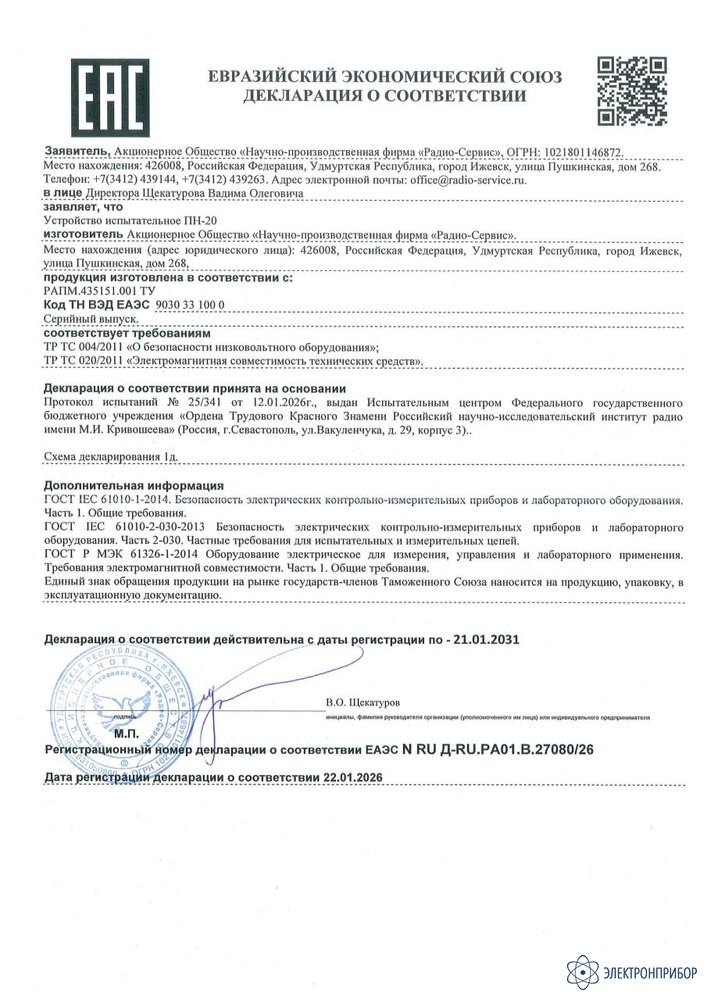

Сертификаты
Назначение устройства испытательного ПН-20:
Устройство испытательное ПН-20 предназначен для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.
Особенности устройства испытательного ПН-20:
- автоматический выбор диапазонов измерения;
- защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
- программируемое время измерения сопротивления от 1 до 60 минут;
- выбор функции автоматической остановки испытания при возникновении пробоя;
- индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;
- высокая помехоустойчивость в измеряемой цепи;
- автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
- жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- память до 50 результатов испытаний.
-
-
Технические характеристики устройства испытательного ПН-20:
Параметр Значение Установка испытательного напряжения постоянного тока, кВ от 0,5 до 20
от 0,5 до 10 с шагом 0,1 кВ
от 10 до 20 с шагом 1 кВПредел измерения сопротивления до 20 ГОМ Диапазон измерений переменного напряжения относительно земли, В от 10 до 700 Показания тока утечки от 0,05 до 800 мкА Измерение напряжения пробоя разрядников от 0,5 до 20 кВ Питание герметичный свинцово-кислотный аккумулятор 12 В 4,5 А/ч Рабочая температура от - 20°С до +50°С Размер (ШхГхВ) 275х250х180 мм Масса 4,9 кг -
Комплект поставки ПН-20
№ Наименование Фото ПН-20
(со щупом)ПН-20
(со штангой 1,1 м)Артикул 1 Устройство испытательное ПН-20
1 1 - 2 Блок питания 12 В, 1 А

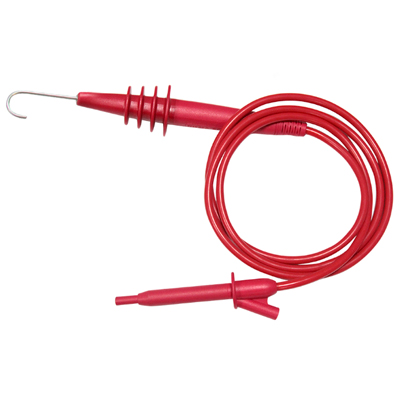

1 1 127963 3 Кабель измерительный высоковольтный со щупом, длина 1,8 м .jpg)
1 - 128018 4 Кабель измерительный высоковольтный 3 м, со штангой 1,1 м
- 1 128019 5 Кабель подключения экрана, длина 0,2 м
1 1 128024 6 Кабель заземления со струбциной, длина 3 м
1 1 128013 7 Сумка для аксессуаров
1 1 128087 8 Руководство по эксплуатации
1 1 - 9 Упаковка транспортная 1 1 - -
