Установки для испытания основной изоляции кабеля с бумажно-масляной изоляцией

УПК-01Н-03 — указатель повреждения кабеля

Код товара: 25327

    • Гарантия

      1 год

    Назначение указателя повреждения кабеля УПК-01Н-03:

    Прибор УПК-01Н-03 предназначен для оперативного контроля состояния изоляции (измерения сопротивления) компонентов высоковольтной аппаратуры с рабочим напряжением от 3 до 15 кВ (кабелей, электродвигателей, трансформаторов, изоляторов, переключателей и тому подобное) применяемой в городских электросетях, а также в системах энергоснабжения промышленных предприятий, кораблей, самолетов и других.

  • Технические характеристики указателя повреждения кабеля УПК-01Н-03:

    Параметр Значение
    Базовый блок
    Напряжение выхода, нестабилизированное, холостой ход не менее 17 кB
    при токе нагрузки до 1,2 мА не менее 10 кB
    Полярность относительно корпуса прибора положительная
    Время зарядки в/в кабеля длиной до 2,5 км при токе утечки до 1 мА до U=10 KB не более 10 с
    Время разрядки в/в кабеля длиной до 2,5 км не более 10 с
    Питание автономное от аккумулятора
    Число рабочих циклов без подзарядки аккумулятора не менее 50
    Масса с аккумулятором не более 6 кг
    Габариты 170 х 240 х 230 мм3
    Диапазон температуры окружающей среды - 20 °C - + 40 °C
    Влажность     до 80 %
    Штанга
    Длина не менее 1200 мм
    Длина высоковольтного соединительного кабеля не менее 3000 мм
    Проводник заземления со струбциной
    Длина проводника заземления не менее 1500 мм
    Сечение проводника заземления   4 мм2
    Блок зарядки УПК
    Цепь зарядки:
    Номинальное напряжение 14,7 В
    Максимальный ток заряда аккумулятора 800 мА
    Габариты 110 х 65 х 95 мм
    Габариты 0,5 кг

  • Комплект поставки УПК-01Н-03

    № Наименование Количество

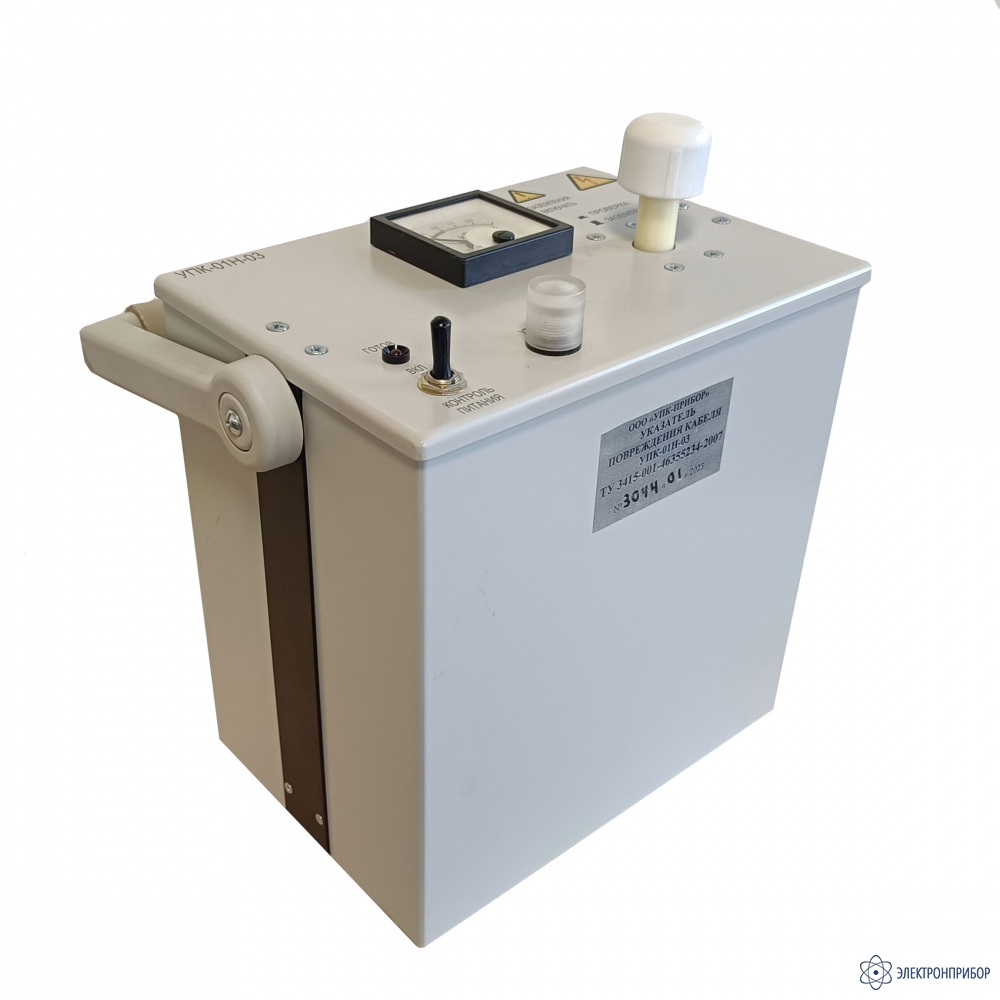

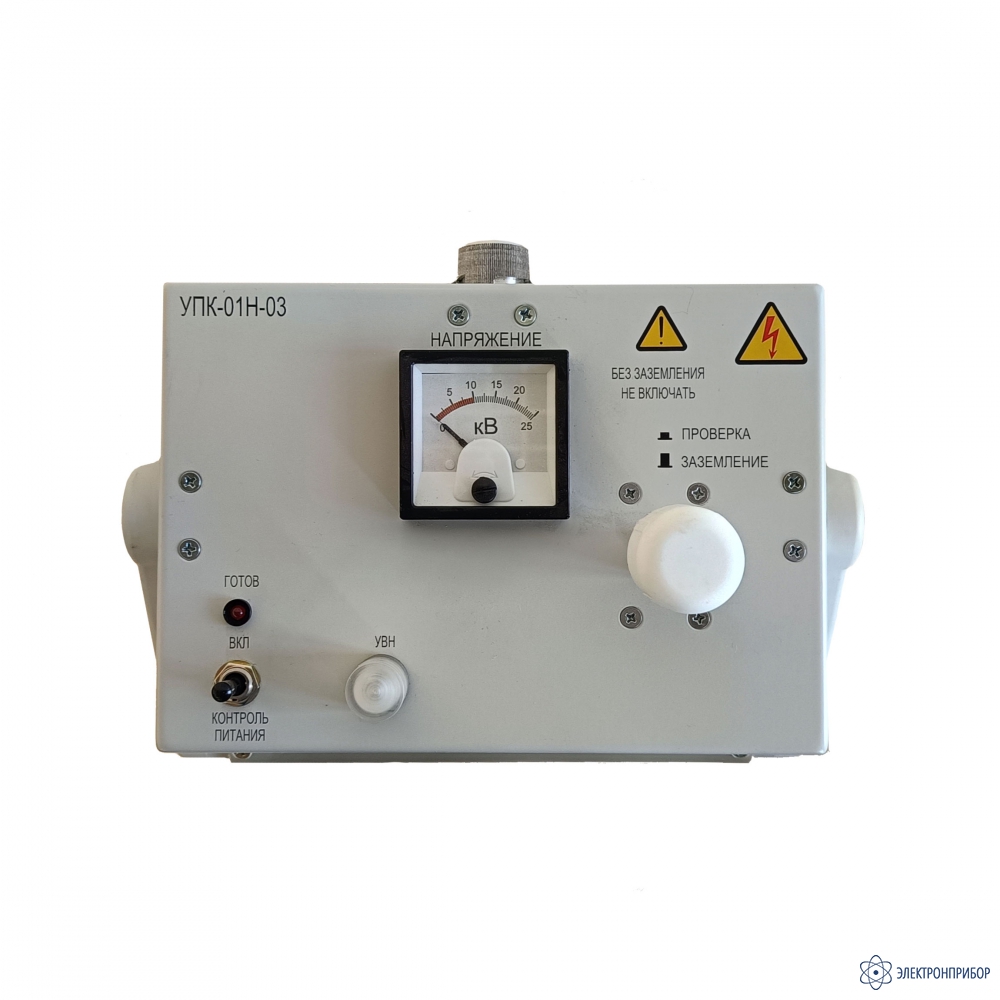

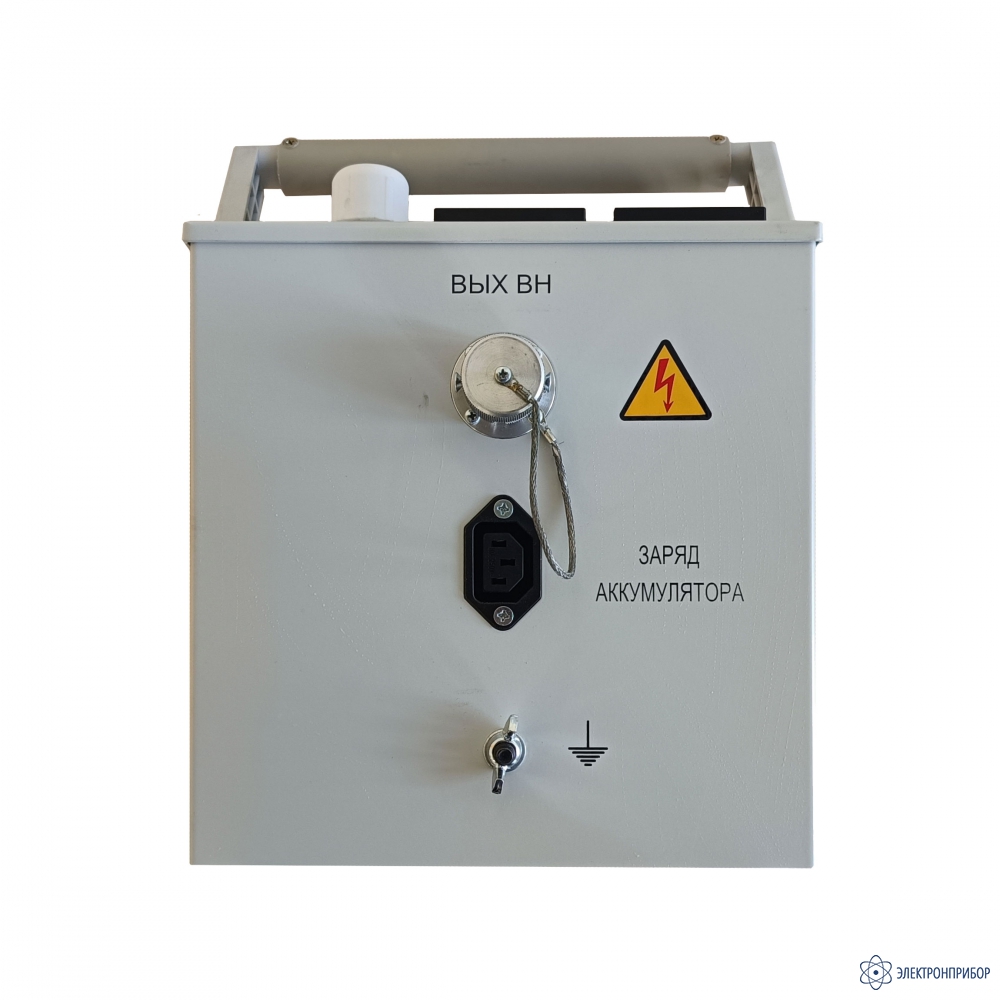

    1 Базовый блок УПК-01Н-03 1

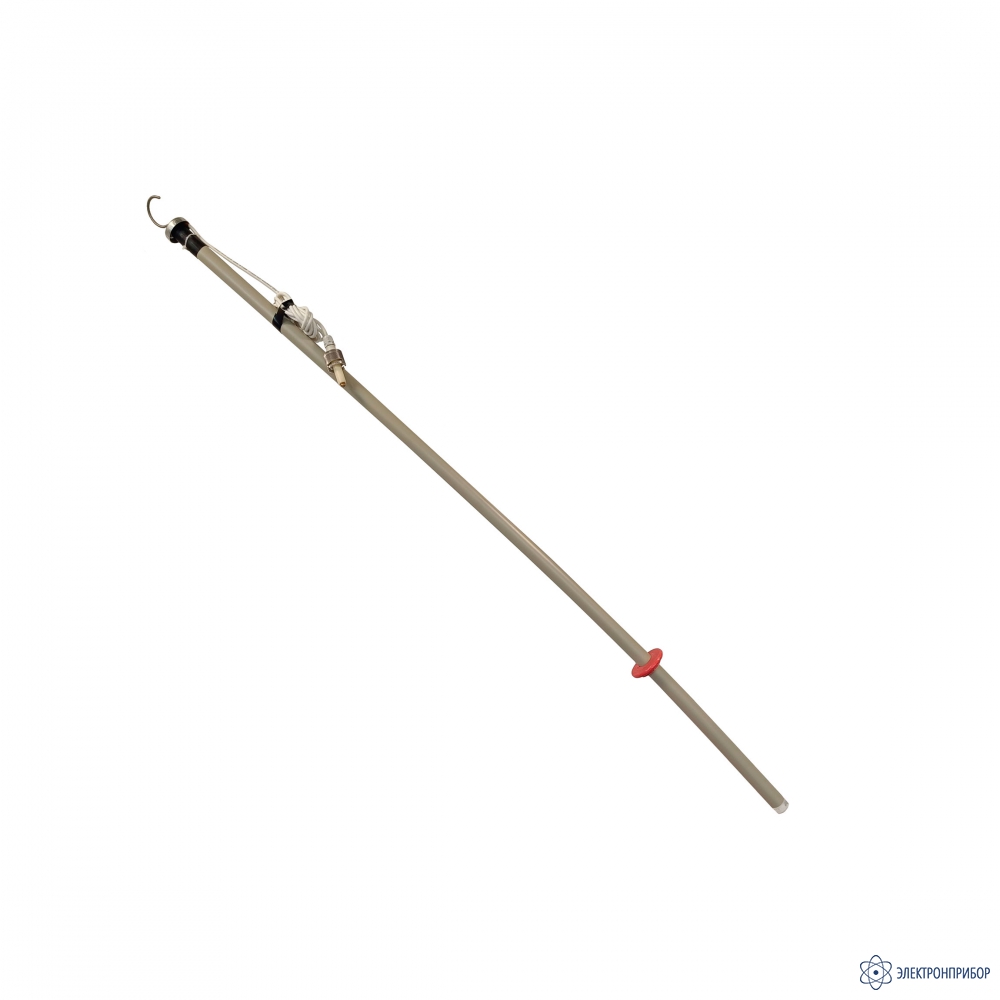

    2 Штанга изолирующая с кабелем 1

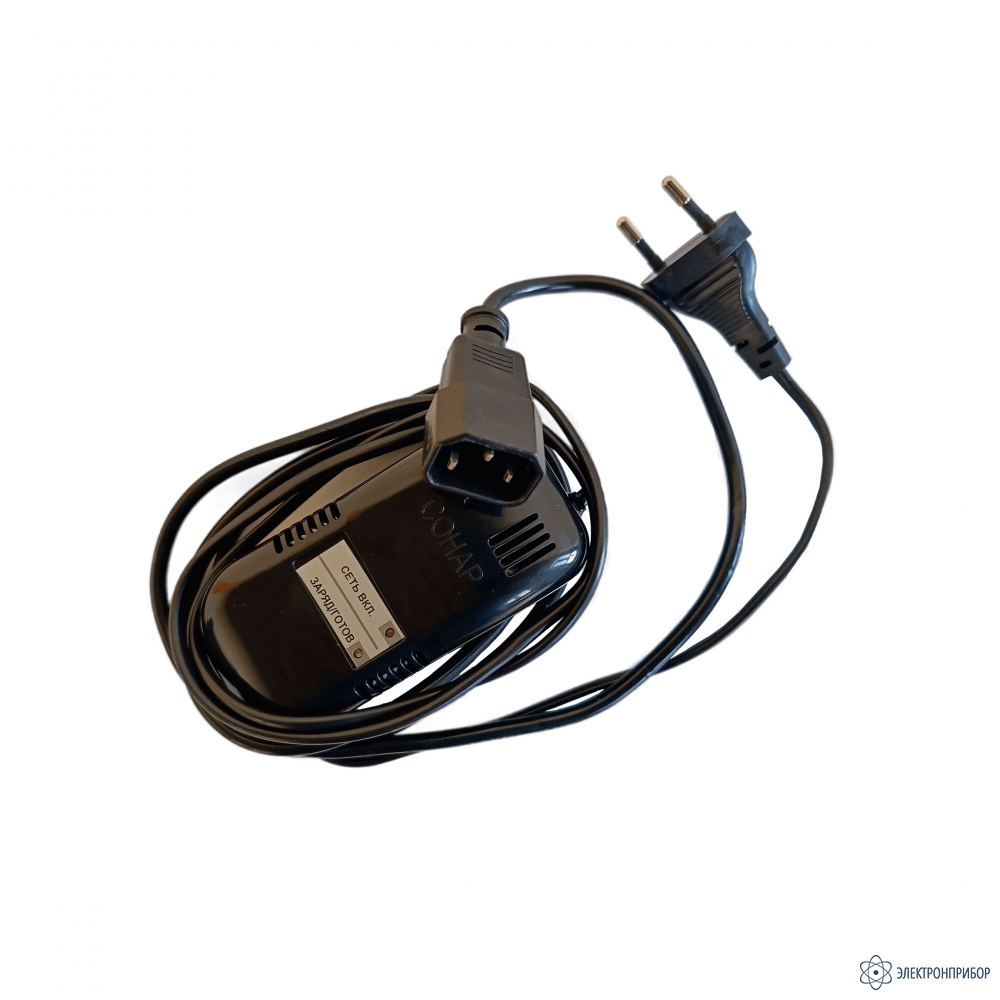

    3 Зарядное устройство "Сонар" 1

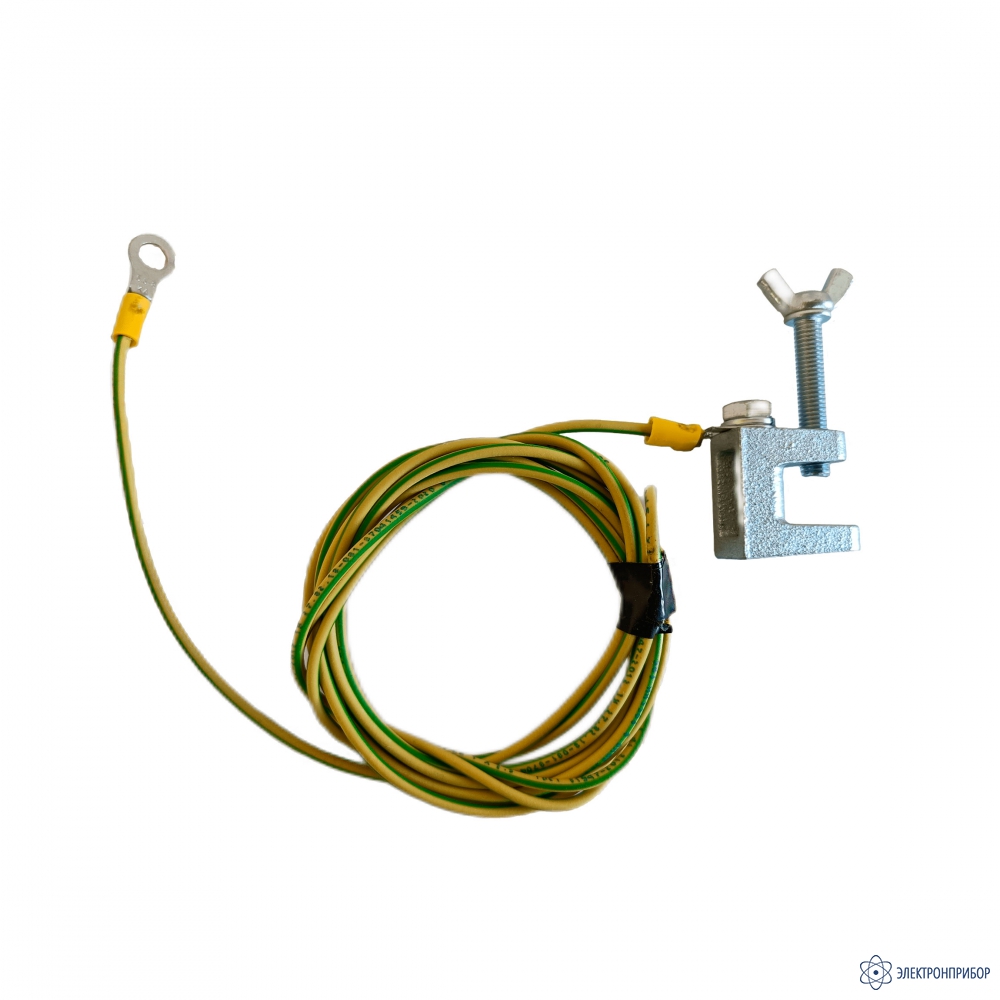

    4 Проводник заземления со струбциной 1
    5 Руководство по эксплуатации 1
