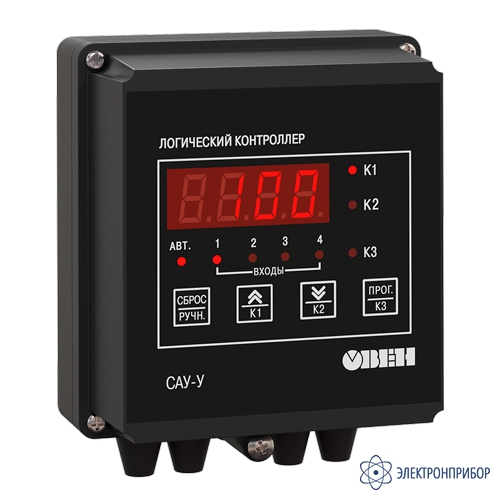

САУ-У.Н — контроллер для управления группой насосов с чередованием

Код товара: 69856
  • Является модификацией САУ-У

    • Гарантия

      2 года

    • Производитель

      ОВЕН

    • Артикул

      31325

    Сертификаты

    Назначение контроллера для управления группой насосов с чередованием САУ-У:

    Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е). Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).

    Варианты исполнения контроллера для управления группой насосов с чередованием САУ-У:

    Функциональные возможности контроллера для управления группой насосов с чередованием САУ-У:

    • Простая настройка прибора с лицевой панели;
    • Возможность инвертирования сигнала с датчиков;
    • Универсальный источник питания: 220 В переменного тока или 24 В постоянного;
    • Питание кондуктометрических датчиков переменным напряжением;
    • Возможность ручного управления.

    Функциональная схема контроллера для управления группой насосов с чередованием САУ-У:

    Рис.1. Функциональная схема

    Алгоритмы работы контроллера для управления группой насосов с чередованием САУ-У:

    № алгоритма Описание алгоритма Схема подключения График работы прибора


    01

    Для одного резервуара и одного насоса, работающего с гистерезисом


    02

    Для одного резервуара и одного насоса, работающего без гистерезиса


    06

    Для трех резервуаров и трех насосов

    11    		 Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов




    13    		 Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов

    15    		 Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса



    12

    Для одного резервуара и двух насосов, работающих на заполнение



    16

    Для одного резервуара и двух насосов, работающих на осушение



    14

    Для одной магистрали и трех насосов, работающих поочередно парами






    17

    Для одной магистрали и трех насосов, работающих поочередно



    18

    Для одного резервуара и двух насосов с контрольной емкостью

    20

    Для двух резервуаров и одного насоса, работающего на долив

    Схема для алгоритма 20 с защитным отключением насоса М1




  • Технические характеристики контроллера для управления группой насосов с чередованием САУ-У:

    Параметр Значение
    Диапазон переменного напряжения питания:
    - напряжение, В
    - частота, Гц
    90…264 (номинальные значения – 110, 220 или 240)
    47…63 (номинальные значения – 50 и 60)
    Диапазон постоянного напряжения питания, В: 20...34 (номинальное значение – 24)
    Потребляемая мощность, ВА, не более 6
    Входы
    Количество входов (каналов контроля входного сигнала) 4
    Типы датчиков кондуктометрические, поплавковые, механические контактные устройства, датчики с токовым выходом
    Питание датчиков от внутреннего источника:
    - постоянное или переменное напряжение, В
    - частота для переменного тока, Гц
    5±0,5
    25±1
    Ток, протекающий через кондуктометрический датчик, мА, не более 1
    Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более 450
    Унифицированные датчики с токовым сигналом, мА от 0 до 5, от 0 до 20, от 4 до 20
    Дискретность установки порога срабатывания канала контроля входного сигнала, % 1
    Выходы
    Количество релейных выходных каналов (вид коммутационных контактов) 3 (нормально разомкнутые)
    Номинальное коммутируемое напряжение в нагрузке:
    - для цепи постоянного тока*, В, не более
    - для цепи переменного тока**, В, не более
    24
    250
    Установившийся ток при максимальном напряжении:
    - для цепи постоянного тока*, А, не более
    - для цепи переменного тока**, А, не более
    1
    3
    Гальваническая изоляции выходов Межканальная
    Электрическая прочность изоляции выходов, В 1500
    Напряжение  встроенного  источника  питания  внешних активных датчиков, В 24±1,2
    Максимальный ток нагрузки источника питания датчиков, мА, не более 50
    Габаритные размеры прибора, мм:
    - тип корпуса – настенный Н
    - тип корпуса – щитовой Щ11
    - тип корпуса – DIN-реечный Д
    (130×105×65) ±1
    (96×96×46,5) ±1
    (88×72×54) ±1
    Степень защиты корпуса по ГОСТ 14254-96:
    - тип корпуса – настенный Н
    - тип корпуса – щитовой Щ11
    - тип корпуса – DIN-реечный Д
    IP44
    IP54 со стороны лицевой панели
    IP20
    Масса прибора, кг, не более 0,7
    Средний срок службы, лет 8
    Условия эксплуатации:
    – температура окружающего воздуха
    – атмосферное давление
    – относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)
    -10...+55 °С
    86...106,7 кПа
    не более 80 %

    Примечание:
    * Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000;
    ** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.

  • Комплект поставки САУ-У.Н

    № Наименование Количество
    1 Контроллер для управления группой насосов с чередованием САУ-У.Н 1
    2 Паспорт и гарантийный талон 1
    3 Руководство по эксплуатации 1
