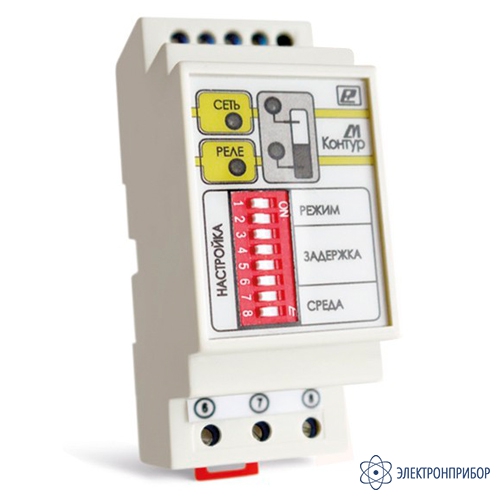

Контур-М — контроллер уровня (реле контроля уровня)

Код товара: 67811

    • Гарантия

      12 месяцев

    • Производитель

      РЭЛСИБ

    Назначение контроллера уровня (реле контроля уровня) Контур-М:

    Контроллер уровня (реле контроля) Контур-М предназначен для контроля уровня жидкости в резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:
    – поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;
    – управления насосом, пополняющим накопительный или напорный резервуар;
    – управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;
    – контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.

    Применение реле уровня

    Реле уровня Контур-М можно с успехом использовать и в домашнем хозяйстве, например для:
    - автоматической откачки воды в погребе;
    - автоматического наполнения резервуара для полива или душа на даче;
    - управления уровнем воды в водонагревателе и т.д. путем включения электромагнитного клапана или насоса.

    Описание контроллера уровня (реле контроля уровня) Контур-М:

    Датчики для реле уровня

    – кондуктометрические датчики;
    – механические контактные устройства (такие датчики могут применяться для контроля уровня жидкостей в устройствах поплавкового типа, к этому типу также относятся тумблеры).

    При одном датчике уровня реле контроля следит за одним уровнем жидкости, при двух датчиках уровня реле контроля следит за двумя уровнями (включается при одном уровне, а выключается при другом).

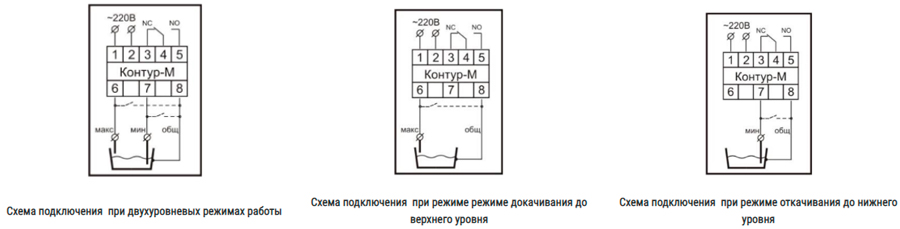

    Примеры подключения датчиков к прибору



    Для управления насосом и другим оборудованием реле контроля уровня Контур-М оснащено выходным электромагнитным реле.

    Для ограничения нежелательных срабатываний контроллера при волнении уровня жидкости и оптимизации работы в конкретном случае применения прибор позволяет установить время задержки переключения выходного реле до 15 с.

    Для устранения поляризации и электролиза жидкостей и как следствие окисления датчиков используется переменный ток частотой 4 Гц.

    Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика, влажность и т.д.) можно настроить чувствительность реле контроля уровня в соответствии с проводимостью контролируемой жидкости – 5, 20, 50 или 100 кОм.

    Режим работы, время задержки и чувствительность задаются при помощи переключателей на передней панели прибора.

    Алгоритмы работы реле контроля уровня:

    • Докачивание до верхнего уровня;
    • Откачивание до нижнего уровня;
    • Докачивание по двум датчикам уровня;
    • Откачивание по двум датчикам уровня.

    Особенности контроллера уровня (реле контроля уровня) Контур-М:

    • Контроль и поддержание уровня жидкости в резервуарах, колодцах, емкостях и т.д.;
    • Многофункциональный и простой в настройке;
    • Широкий диапазон напряжения питания;
    • Высокая коммутационная способность контактов;
    • Возможность настройки под любую жидкость;
    • Защита от волн;
    • Современная замена импортных аналогов.

  • Технические характеристики контроллера уровня (реле контроля уровня) Контур-М:

    Параметр Значение
    Номинальное напряжение питания 85…265В AC; 120…380 В DC
    Потребляемая мощность Не более 1 ВА
    Количество встроенных алгоритмов работы 4
    Количество входов 2
    Напряжение на электродах входных датчиков Макс 3 В (< 0,1 мА)
    Количество выходных реле 1
    Допустимая нагрузка на контакты реле 8,0 А при 220 В и cos ϕ=0,4;
    16 А при 220 В и cos ϕ=1,0
    Защита входов от высокого напряжения, не менее 230 В переменного тока
    Временной отклик Максимум 400 мс
    Временная задержка при переключении выходного реле Настраиваемая 0…15 с
    Сопротивление жидкости Не более 100 кОм
    Средняя наработка на отказ 20000 ч
    Средний срок службы 5 лет
    Температура эксплуатации -20…+55°С
    Габаритные размеры 83 х 59 х 36 мм
    Крепление DIN рейка EN 61010–1
    Масса Не более 0,11 кг

  • Комплект поставки Контур-М

    № Наименование Количество
    1 Контроллер уровня (реле контроля уровня) Контур-М 1
    2 Руководство по эксплуатации 1
