Назначение сигнализатора уровня жидкости 3-канального САУ-М6:
Сигнализатор уровня жидкости трехканальный САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости. САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301. Прибор выпускается в корпусе настенного крепления типа Н.
Функциональные возможности сигнализатора уровня жидкости 3-канального САУ-М6:
Три независимых канала контроля уровня жидкости в резервуаре;
Возможность инверсии режима работы любого канала;
Подключение различных датчиков уровня – кондуктометрических, поплавковых;
Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и прочее);
Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением.

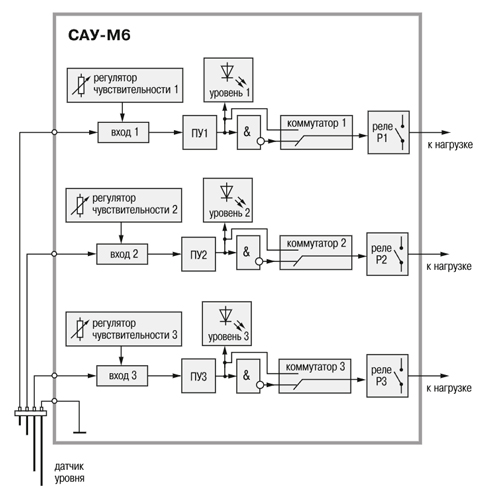

Функциональная схема сигнализатора уровня жидкости 3-канального САУ-М6:
Рис.1. Функциональная схема

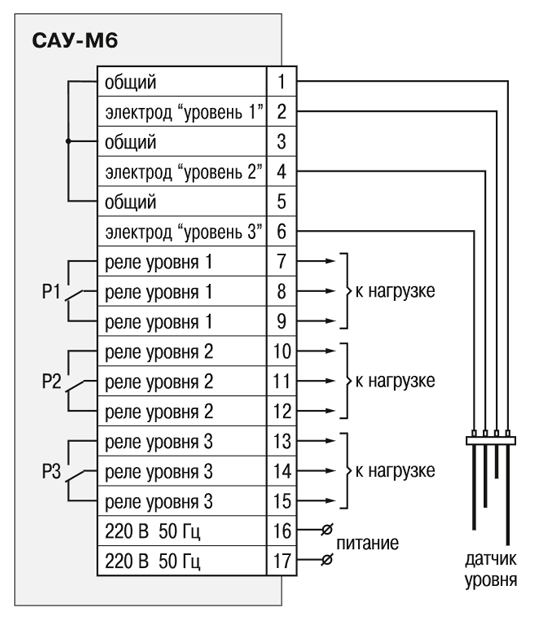

Кондуктометрические датчики уровня жидкости:
Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.
Три независимых канала контроля:
САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:
вход для измерения сопротивления кондуктометрического датчика на переменном токе;
регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
коммутатор для переключения канала в инверсный режим работы;
выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

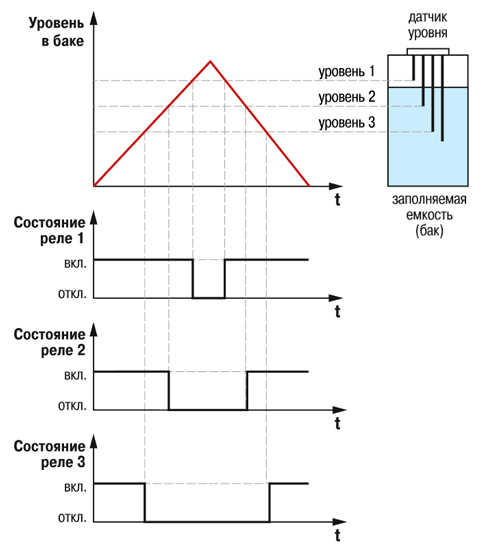

Пример временной диаграммы работы реле:
Рис.2. Пример временной диаграммы работы реле
Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора. При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» (см. Рис.2) или, наоборот, в состояние «включено».
Элементы управления сигнализатора уровня жидкости 3-канального САУ-М6:

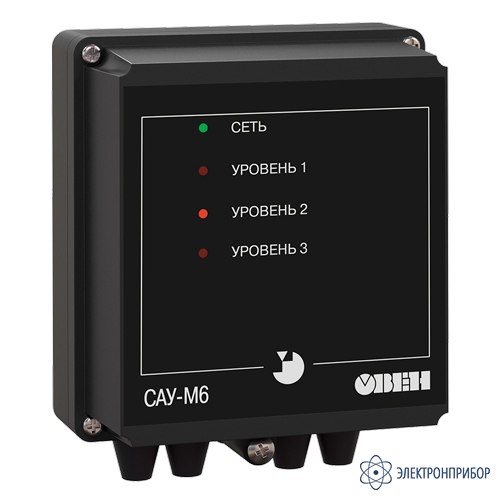

Показания светодиодных индикаторов на лицевой панели прибора:
СЕТЬ
Наличие питания на приборе
УРОВЕНЬ 1
Затопление электрода «Уровень 1»
УРОВЕНЬ 2
Затопление электрода «Уровень 2»
УРОВЕНЬ 3
Затопление электрода «Уровень 3»
Регуляторы и коммутаторы на печатной плате под верхней крышкой прибора:
